Заземляющий проводник ЗП-2М - 33110 ИНСТАЛЛ

Заземляющий проводник ЗП-2М от бренда Инсталл (арт. 33110) - это стальной гибкий проводник с гальваническим покрытием, предназначенный для повторного заземления металлических кронштейнов на воздушных линиях электропередачи 0,4 кВ. Его конструкция обеспечивает надежное соединение с опорой и устойчивость к внешним воздействиям.

Назначение и область применения

Заземляющий проводник ЗП-2М используется исключительно для организации повторного заземления на опорах воздушных линий электропередачи напряжением до 0,4 кВ. Он соединяет металлические кронштейны, на которые крепятся провода, с основным заземляющим спуском опоры. Применяется в сетях, где требуется снижение потенциала на элементах крепления при ударах молнии или аварийных перенапряжениях.

Технические характеристики

• Материал: сталь с гальваническим покрытием - повышает коррозионную стойкость
• Диаметр проволоки: 1,07 мм - обеспечивает достаточную механическую прочность
• Внешний диаметр троса: 0,8 мм - компактный размер для удобного монтажа на ограниченном пространстве
• Покрытие: гальванизация - защищает от ржавчины в условиях высокой влажности
• Устойчивость к УФ: да - не теряет свойств под длительным солнечным излучением
• Цвет: металлик - визуально отличается от изоляционных материалов, упрощает осмотр
• Способ монтажа: стационарный - не предназначен для перемещений или частых демонтажей

Совместимость и монтаж

Заземляющий проводник ЗП-2М рассчитан на использование с двумя типами зажимов:

• Зажимы КЗП - для крепления к металлическим кронштейнам опор;
• Зажимы ПС - для соединения с защемляющим спуском (основным заземляющим проводом) опоры.

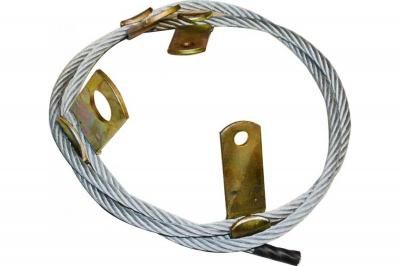

На тросе запрессованы стальные «флажки» - они обеспечивают фиксацию в зажимах без проскальзывания. Монтаж выполняется на неподвижных участках, без нагрузок на изгиб или растяжение. Не допускается применение с другими типами зажимов - это нарушит контакт и безопасность системы.

Безопасность и стандарты

Заземляющий проводник ЗП-2М соответствует требованиям нормативов для систем молниезащиты ЛЭП. Продукция имеет действующий сертификат соответствия, что подтверждает её соответствие требованиям безопасности при работе в электроустановках до 1 кВ.

Преимущества

• Высокая долговечность благодаря гальваническому покрытию - срок службы более 15 лет в агрессивной среде
• Устойчивость к экстремальным температурам - работает в диапазоне от -50C до +70C
• Не требует обслуживания после установки
• Гибкая конструкция позволяет легко прокладывать трос по контуру кронштейна без натяжения
• УФ-стабильность предотвращает хрупкость материала при длительном воздействии солнца

Ограничения применения

• Не применяется для первичного заземления - только для повторного заземления кронштейнов
• Не подходит для подземной прокладки - материал не защищен от почвенной коррозии
• Не предназначен для работы в качестве токоведущего проводника - только для отвода импульсов
• Не совместим с медными или алюминиевыми зажимами - возможна гальванопара и быстрый выход из строя
• Не рекомендован для использования на опорах выше 1 кВ - требуются другие классы защиты

Примеры использования

• Заземление металлических кронштейнов на ВЛИ 0,4 кВ в деревянных населённых пунктах
• Обеспечение молниезащиты на опорах с распределительными щитами
• Подключение к заземляющему спуску на железобетонных опорах с металлическими деталями

Практические советы

• Перед монтажом проверьте целостность «флажков» - повреждённые элементы снижают контакт
• Используйте только оригинальные зажимы КЗП и ПС - аналоги могут не обеспечить нужное усилие зажима
• При прокладке не допускайте острых изгибов - минимальный радиус изгиба не менее 100 мм
• Проверяйте сопротивление заземления через год после установки - особенно в районах с сухим грунтом
• При замене старого проводника - обязательно снимите напряжение с линии и используйте средства индивидуальной защиты
