Проволочный лоток 100х100х5,0 L3000 мм | PL100-100-5-3000 КМ-Профиль LO20491

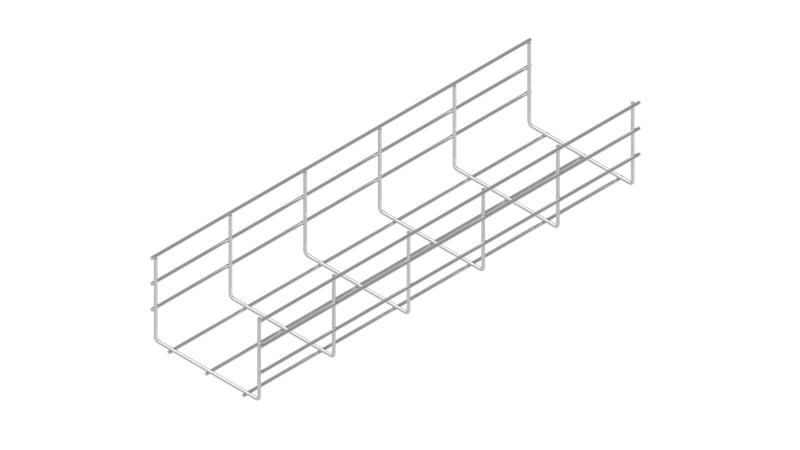

Проволочный лоток 100х100х5,0 мм L3000 мм оцинкованный от КМ-Профиля - lightweight-решение для прокладки кабелей внутри зданий. Благодаря открытой U-образной конструкции и оцинкованной стали, он обеспечивает хорошую вентиляцию, простой монтаж и долговечность в сухих условиях. Артикулы pl100-100-5-3000 и lo20491 соответствуют одному продукту.

Назначение и область применения

Проволочный лоток 100х100х5,0 мм L3000 мм оцинкованный предназначен для прокладки силовых и слаботочных кабелей внутри помещений. Подходит для промышленных цехов, офисных зданий, жилых комплексов и других объектов с контролируемой средой. Идеально используется там, где важны легкий вес, доступ к кабелям и естественная циркуляция воздуха.

Технические характеристики

• Габариты: ширина 100 мм, высота 100 мм, длина 3000 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Покрытие: цинк - устойчив к коррозии в сухих условиях
• Диаметр проволоки: 5 мм
• Форма профиля: U-образная
• Полезное сечение: 7304 мм2 - достаточное для групп кабелей до 50–70 мм2 каждый
• Цвет: серый
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения

Совместимость и монтаж

Проволочный лоток 100х100х5,0 мм L3000 мм оцинкованный легко соединяется с другими элементами трассы. Для стыковки используются:

• Безвинтовой соединитель BVS - быстрый монтаж без инструментов
• Специальный соединительный комплект PSK - надежное соединение с фиксацией
• Перфорированный соединитель PSP + крепление SK20 - гибкая сборка на болтах

Крепление к стене или потолку осуществляется через хомуты, кронштейны или подвесы, совместимые с шириной лотка. Установка возможна как горизонтально, так и вертикально. Максимальная нагрузка - до 8 кг/м при равномерном распределении кабелей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу климатического исполнения УХЛ и категории размещения 3 - предназначено для работы в помещениях с умеренным климатом и низкой агрессивностью среды. Огнестойкость подтверждает безопасность при возгорании. Цинковое покрытие снижает риск электрохимической коррозии при контакте с металлическими конструкциями.

Преимущества

• Минимальный вес - удобно транспортировать и монтировать в труднодоступных местах
• Открытая решётчатая конструкция - исключает перегрев кабелей, упрощает осмотр и обслуживание
• Высокая прочность на изгиб благодаря сварным точкам проволоки
• Устойчивость к механическим повреждениям - проволока 5 мм не деформируется при нормальной эксплуатации
• Не требует дополнительных аксессуаров для базовой установки - экономия времени и средств

Ограничения применения

• Не рекомендуется для использования во влажных помещениях, на улице или в агрессивных средах (например, химические цеха, бассейны, канализационные камеры)
• Не подходит для прокладки кабелей с внешним диаметром более 30 мм - риск защемления и затруднённый монтаж
• При температуре ниже -40C возможно хрупкое разрушение цинкового покрытия - требуется проверка условий эксплуатации
• Не является герметичной конструкцией - не защищает от попадания воды, пыли или насекомых

Примеры использования

• Прокладка кабелей управления на заводах и автомастерских
• Системы освещения и сигнализации в торговых центрах
• Кабельные трассы в серверных комнатах и распределительных щитах
• Электроснабжение лифтов, эскалаторов и конвейеров внутри зданий

Практические советы

• При выборе длины учтите, что 3 метра - оптимальная длина для одного участка; длиннее - нужна промежуточная опора
• Проверьте посадочный диаметр крепёжных элементов - они должны подходить под толщину проволоки (5 мм)
• Для больших объемов кабелей используйте два параллельных лотка вместо одного - это снизит плотность заполнения и улучшит теплоотвод
• При монтаже вдоль стен - оставляйте зазор 10–15 мм между лотком и поверхностью для вентиляции
• Не допускайте перегрузки - суммарный диаметр всех кабелей не должен превышать 60% от внутреннего сечения лотка
