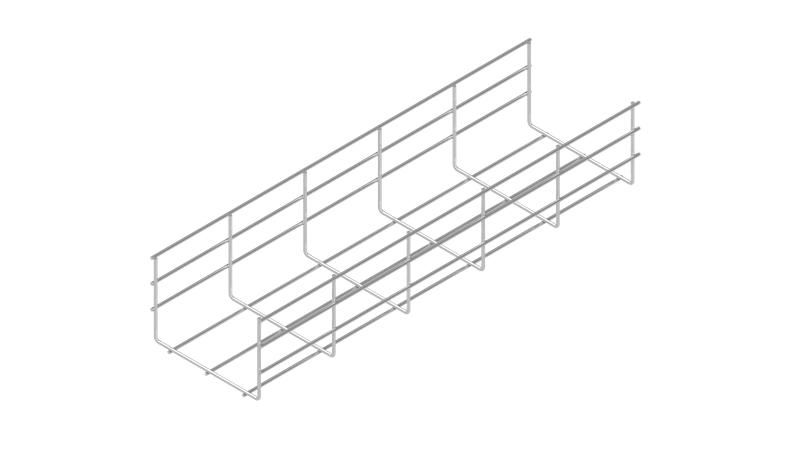

Проволочный лоток 100х300х5,0 L3000 мм - PL100-300-5-3000 КМ-Профиль LO9475

Проволочный лоток 100х300х3000 мм, сталь оцинкованная, толщина 5 мм, КМ-Профиль - это lightweight-конструкция для прокладки кабелей в помещениях, обеспечивающая хорошую вентиляцию и простоту монтажа. Артикулы lo9475 и pl100-300-5-3000 соответствуют одному изделию, изготовленному из оцинкованной стали по технологии Сендзимира.

Назначение и область применения

Проволочный лоток 100х300х3000 мм, сталь оцинкованная, толщина 5 мм, КМ-Профиль предназначен для укладки силовых и контрольных кабелей внутри зданий. Подходит для промышленных цехов, офисных комплексов, жилых домов, серверных комнат и других закрытых объектов. Благодаря открытой решётчатой структуре, лоток обеспечивает свободную циркуляцию воздуха, что снижает риск перегрева кабелей. Не рекомендуется для наружной установки или в условиях повышенной влажности, химической агрессии или постоянного контакта с водой.

Технические характеристики

• Габариты: ширина 300 мм, высота 100 мм, длина 3000 мм
• Материал: сталь оцинкованная (метод Сендзимира)
• Диаметр проволоки: 5 мм
• Полезное сечение: 25 384 мм2 - площадь, доступная для прокладки кабелей
• Форма профиля: U-образная - устойчивая к деформациям при нагрузке
• Покрытие: цинк - защищает от коррозии в сухих и умеренно агрессивных средах
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Цвет: серый - стандартный цвет оцинкованной стали

Совместимость и монтаж

Проволочный лоток 100х300х3000 мм, сталь оцинкованная, толщина 5 мм, КМ-Профиль легко соединяется с другими элементами трассы. Для стыковки используются:

• Безвинтовой соединитель BVS - быстрый и надёжный способ сборки без инструментов
• Специальный соединительный комплект PSK - для прочного соединения с фиксацией
• Перфорированный соединитель PSP + крепление SK20 - универсальное решение для сложных участков трассы

Крепление к стене или потолку осуществляется через стандартные кронштейны и хомуты. Учитывайте, что посадочная поверхность имеет рёбра жёсткости - не используйте саморезы напрямую в проволоку, чтобы не повредить конструкцию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу климатического исполнения УХЛ и категории размещения 3 - то есть рассчитано на работу в закрытых помещениях с контролируемым микроклиматом. Огнестойкость подтверждает соответствие нормам пожарной безопасности для кабельных трасс. Цинковое покрытие соответствует стандартам антикоррозийной защиты для внутренних систем.

Преимущества

• Минимальный вес - удобен для транспортировки и монтажа в труднодоступных местах
• Высокая степень вентиляции - снижает температурный режим кабелей, продлевает срок службы изоляции
• Удобство прокладки - кабели можно фиксировать прямо на проволоках без дополнительных зажимов
• Простота модификации - легко режется болгаркой или гильотиной, не требует спецоборудования
• Экономия на аксессуарах - меньше деталей по сравнению с глухими лотками

Ограничения применения

• Не применяется во влажных помещениях (бани, подвалы, насосные станции)
• Не допускается использование в агрессивных средах - пары кислот, щелочей, солевых растворов
• Не предназначена для наружной прокладки - цинк не выдерживает длительного воздействия осадков и УФ
• Не рекомендуется для кабелей с внешним диаметром более 30–35 мм - возможен перегиб проволоки
• Не используется там, где требуется герметизация трассы

Примеры использования

• Прокладка кабелей управления на заводах и в автоматизированных линиях
• Распределение сетей Ethernet и телефонии в офисных зонах
• Обустройство кабельных трасс в серверных комнатах - благодаря вентиляции снижаются тепловые потери
• Подключение оборудования в торговых центрах и больницах - когда важна скорость монтажа и доступ к кабелям

Практические советы

• При расчёте нагрузки учтите, что максимальная масса кабелей в лотке не должна превышать 15–20 кг/м - иначе возможна прогиба проволоки
• Для длинных трасс (более 10 м) делайте компенсационные участки - металл при температурных изменениях расширяется
• При резке используйте диск по металлу с мелкими зубьями - так сохранится целостность цинкового покрытия на краях
• Закрывать лоток крышкой нецелесообразно - он спроектирован как открытая система; если нужна защита - выбирайте глухой лоток
• Проверьте совпадение ширины (300 мм) с шириной смежных элементов - особенно при использовании переходников и угловиков
