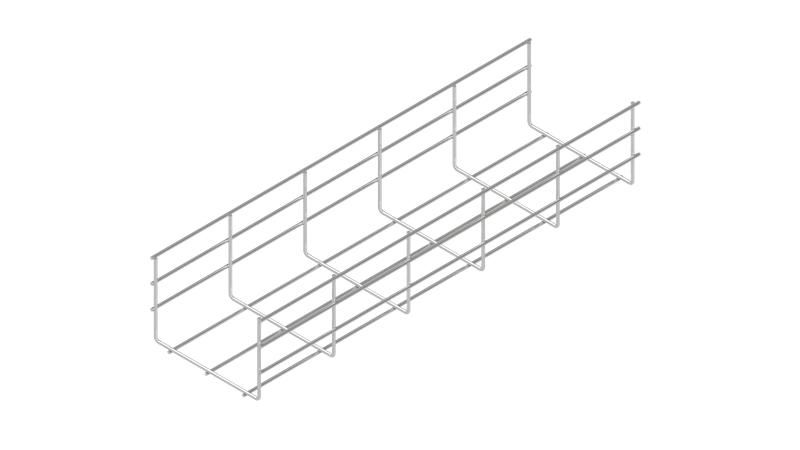

Проволочный лоток 100х400х5,0 L3000 мм | PL100-400-5-3000 КМ-профиль LO3157

Проволочный лоток 100х400х5,0 мм L3000 мм КМ-профиль - lightweight-решение для прокладки кабельных трасс внутри зданий. Благодаря открытой U-образной конструкции и оцинкованной стали, он обеспечивает хорошую вентиляцию, простой монтаж и долговечность в сухих условиях. Артикулы lo3157 и pl100-400-5-3000 соответствуют одному продукту.

Назначение и область применения

Проволочный лоток 100х400х5,0 мм L3000 мм КМ-профиль предназначен для укладки силовых и контрольных кабелей в помещениях. Подходит для промышленных цехов, офисных зданий, жилых комплексов и других объектов с внутренней прокладкой. Не рекомендуется для наружной установки, влажных сред или агрессивных химических условий.

Технические характеристики

• Тип: проволочный лоток с U-образным профилем
• Габариты: ширина 400 мм, высота 100 мм, длина 3000 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Диаметр проволоки: 5 мм
• Полезное сечение: 34 424 мм2 - площадь для прокладки кабелей
• Покрытие: цинк, тонкий равномерный слой для защиты от коррозии
• Цвет: серый
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения

Совместимость и монтаж

Проволочный лоток 100х400х5,0 мм L3000 мм КМ-профиль легко соединяется с другими элементами трассы. Для стыковки используются:

• Безвинтовой соединитель BVS - быстрый и надёжный замок
• Специальный соединительный комплект PSK - для прочного соединения без сварки
• Перфорированный соединитель PSP + фиксатор SK20 - альтернатива при необходимости регулировки положения

Крепление к стене или потолку осуществляется через стандартные кронштейны. Открытая решётчатая конструкция позволяет закреплять кабели хомутиками прямо на проволоках - без дополнительных крепёжных элементов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу климатического исполнения УХЛ и категории размещения 3 - то есть рассчитано на работу в закрытых помещениях с контролируемой температурой и низкой влажностью. Огнестойкость подтверждает возможность применения в системах, где важна пожаробезопасность.

Преимущества

• Минимальный вес - снижает нагрузку на несущие конструкции
• Высокая воздухопроницаемость - предотвращает перегрев кабелей
• Удобство монтажа - не требуется сварка, достаточно соединителей
• Защита от коррозии - оцинкование по Сендзимиру гарантирует срок службы до 15 лет в сухих условиях
• Экономия на аксессуарах - мало деталей для сборки трассы

Ограничения применения

• Не применяется во влажных помещениях (бассейны, котельные, канализационные камеры)
• Не допускается использование вне помещений - цинк подвержен атмосферной коррозии
• Не подходит для участков с механическими ударными нагрузками - проволочная сетка не выдержит давления или удара
• Запрещена прокладка в агрессивных средах: кислоты, щёлочи, солевые растворы

Примеры использования

• Прокладка кабелей управления на заводах и производственных линиях
• Распределение силовых кабелей в административных зданиях
• Обустройство кабельных трасс в серверных комнатах и распределительных щитах
• Монтаж сигнализации и связи в жилых домах и гостиницах

Практические советы

• При выборе длины учтите, что каждый лоток имеет длину 3 метра - для длинных трасс используйте соединители, а не резку
• Ширина 400 мм подходит для групп кабелей до 8–12 единиц среднего сечения; для большего числа - выбирайте шире
• Проверьте посадочный диаметр крепёжных элементов - они должны подходить под шаг проволок (обычно 50–100 мм)
• При использовании в помещениях с повышенной запылённостью - периодически очищайте поверхность от оседающей пыли
• Артикулы lo3157 и pl100-400-5-3000 - это один и тот же товар; проверяйте совпадение при заказе
