Пруток 9,5 мм, алюминий | NC1095AL DKC ДКС

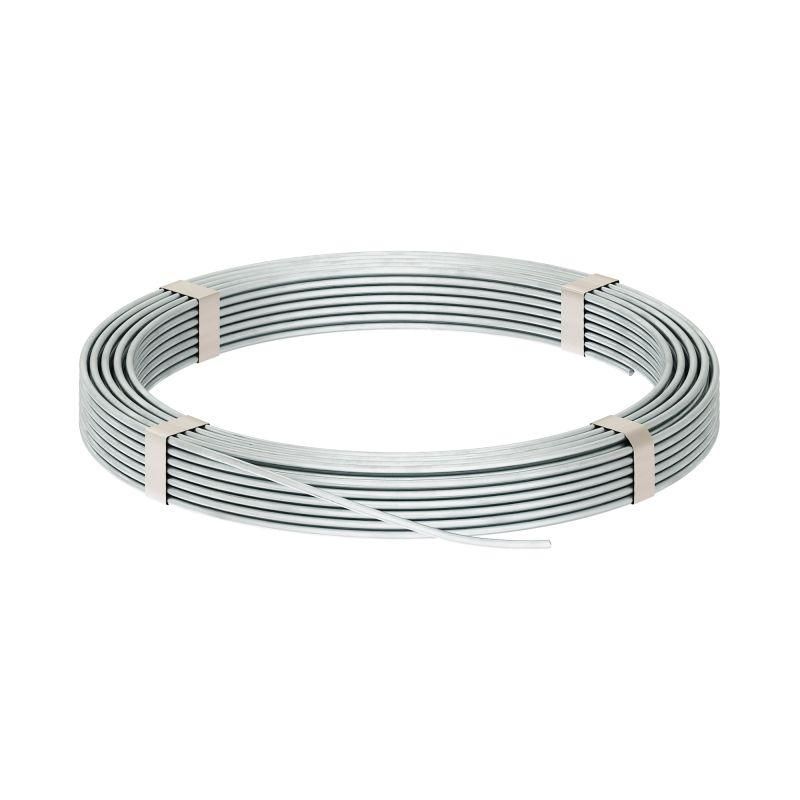

Пруток 9,5 мм, алюминий DKC - это одножильный проводник из алюминия с сечением 70 мм2, предназначенный для создания молниеприемных сеток и токоотводов в системах молниезащиты. Бренд DKC и артикул nc1095al указывают на серию Jupiter, где продукция ориентирована на надежную передачу тока молнии с минимальными потерями.

Назначение и область применения

Пруток 9,5 мм, алюминий DKC используется исключительно в системах внешней молниезащиты зданий и сооружений. Он служит для формирования горизонтальных участков молниеприемной сети (например, по конькам крыш) и вертикальных токоотводов, которые направляют удар молнии к заземлителю. Применяется в промышленных объектах, энергообъектах, складских комплексах и других крупных конструкциях, требующих защиты от атмосферного электричества.

Технические характеристики

• Диаметр: 9,5 мм
• Сечение проводника: 70 мм2
• Материал: алюминий (высокой чистоты, соответствует требованиям для токонесущих элементов)
• Форма: круглый пруток-катанка
• Длина в бухте: 80 метров
• Изоляция: наличие высоковольтной изоляции - да; изоляция устойчива к высокому напряжению - да
• Поверхность: необработанная, без антикоррозийного покрытия

Указание “исполнение в высоковольтной изоляции” означает, что материал способен выдерживать импульсы напряжения до сотен киловольт без пробоя - важное условие для безопасной работы в условиях грозового разряда. Однако сам пруток не имеет пластиковой или резиновой оболочки - изоляция здесь понимается как электроизоляционная стойкость самого металла в контексте системы молниезащиты.

Совместимость и монтаж

Пруток 9,5 мм, алюминий DKC совместим с фланцевыми креплениями, болтовыми зажимами и сварными соединениями, рекомендованными для алюминиевых токоотводов. Для монтажа требуется использовать комплектующие из алюминия или медно-алюминиевые переходники с антикоррозийным слоем. Учитывайте посадочные диаметры крепежных элементов - они должны соответствовать 9,5 мм. Катанка легко гнётся вручную, что позволяет формировать плавные изгибы без повреждения структуры материала. Разматывать бухту следует осторожно, чтобы не деформировать форму прутка.

Безопасность и стандарты

Пруток 9,5 мм, алюминий DKC соответствует требованиям ГОСТ Р 50571.4.43 и IEC 62305 (системы молниезащиты). Высокая проводимость алюминия и стойкость к импульсному току обеспечивают соответствие классу защиты II–IV. Отсутствие поверхностного покрытия не снижает безопасность, так как в системах молниезащиты основная нагрузка - на токопроводящую способность, а не на долговечность против коррозии (эта задача решается за счет правильного заземления и выбора среды эксплуатации).

Преимущества

• Высокая удельная проводимость алюминия - эффективная передача тока молнии
• Гибкость катанки - удобство при формировании сложных маршрутов токоотводов
• Длинная бухта (80 м) - минимизация стыков, снижение риска возникновения точек повышенного сопротивления
• Стандартное сечение 70 мм2 - обеспечивает необходимую термическую устойчивость при максимальном токе молнии (до 200 кА)
• Серия Jupiter от DKC - проверенная линейка для профессиональных систем молниезащиты

Ограничения применения

• Не применяется внутри помещений - только для наружных систем молниезащиты
• Не рекомендуется для использования в агрессивных средах (промышленные зоны с хлоридами, морской воздух, кислотные выбросы) без дополнительной защиты - необработанная поверхность подвержена коррозии
• Запрещено применять в качестве силового кабеля или для постоянного тока - предназначен исключительно для импульсных разрядов
• Не сочетается с медью без специальных переходников - возможна гальваническая коррозия

Примеры использования

• Молниеприёмная сеть по периметру крыши промышленного цеха
• Вертикальный токоотвод от конька здания до заземляющего контура
• Связывающие перемычки между несколькими молниеотводами на объекте с большой площадью кровли
• Работа в составе системы молниезащиты на элеваторах, башенных сооружениях, АЭС и нефтегазовых платформах

Практические советы

• Перед установкой проверьте целостность бухты - не допускайте перегибов или сплющивания прутка
• При использовании в районах с высокой влажностью или соленым воздухом - дополнительно покрывайте места соединений герметиком на основе силикона
• Сварка алюминиевого прутка требует оборудования TIG и флюса - используйте только квалифицированных сварщиков
• При прокладке через деревянные конструкции - обязательно изолируйте контакт с древесиной, чтобы предотвратить углеродизацию
• Обязательно выполняйте замеры сопротивления заземления после монтажа - система должна иметь сопротивление ≤10 Ом
