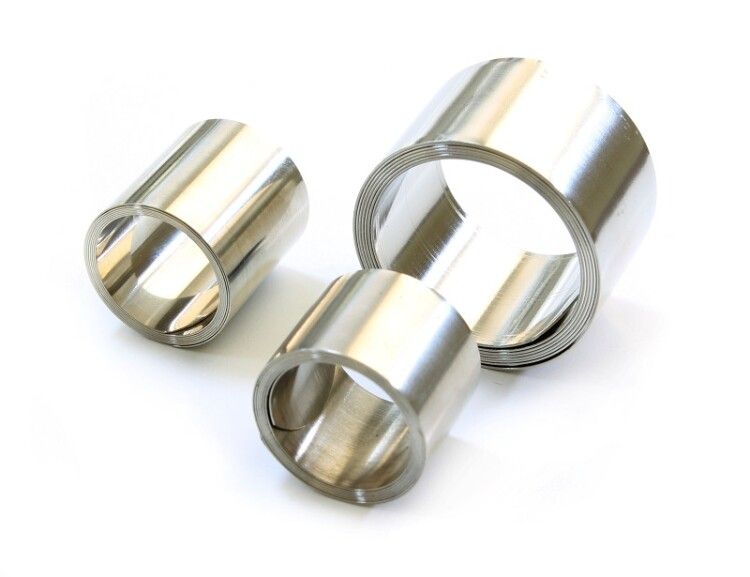

Пружина постоянного давления ППД 20*40 мм | zeta21599 ЗЭТАРУС (Завод электротехнической арматуры)

Пружина постоянного давления ППД 20*40 мм от ЗЭТАРУС (артикул zeta21599) - это надёжный контактный элемент для соединения заземляющих проводов с металлическими оболочками кабелей без пайки. Применяется там, где важна долговечность, устойчивость к коррозии и стабильное электрическое соединение.

Назначение и область применения

Пружина постоянного давления ППД 20*40 мм используется для создания электрического контакта между заземляющим проводом и металлической оболочкой, бронелентой или экраном кабеля. Подходит для установки на силовые кабели, распределительные устройства, оборудование с металлическим корпусом. Особенно эффективна в условиях повышенной влажности, агрессивной среды или там, где невозможна пайка.

Технические характеристики

• Номинальное поперечное сечение проводника: 20–40 мм2 - позволяет подключить медные или алюминиевые жилы соответствующего сечения;
• Напряжение: 10 000 кВ - рассчитана на работу в высоковольтных системах до 10 кВ; не является изоляцией, но обеспечивает безопасную передачу тока при правильном монтаже;
• Материал: немагнитная, антикоррозийная сплавная основа - исключает влияние магнитных полей и длительную эксплуатацию без потери свойств;
• Способ монтажа: обжим - требует специального инструмента для плотного фиксирования на оболочке;
• Изоляция: пластмассовая оболочка - защищает от случайного замыкания и механических повреждений;
• С муфтой: да - муфта обеспечивает герметичность и равномерное распределение усилия при обжиме.

Совместимость и монтаж

Пружина ППД 20*40 мм совместима с кабелями, имеющими металлическую оболочку или броню, подходящую по внешнему диаметру. Для монтажа требуется:

• Подготовленная поверхность оболочки - без оксидов, масла, грязи;
• Обжимной инструмент с матрицей, соответствующей форме пружины;
• Правильно выбранный заземляющий провод - сечением 20–40 мм2;
• Фиксация должна выполняться с равномерным давлением - перегрузка может деформировать пружину, недостаточное усилие - снижает контакт.

Безопасность и стандарты

Пружина ППД 20*40 мм соответствует требованиям к заземляющим соединениям в электроустановках напряжением до 10 кВ. Материалы не выделяют токсичных веществ, не поддерживают горение. Однако сама пружина не является изолирующим элементом - её нельзя использовать как самостоятельную изоляцию проводов.

Преимущества

• Не требует пайки - экономит время и исключает риск перегрева оболочки;
• Стабильное давление - контакт сохраняется даже при температурных колебаниях и вибрациях;
• Устойчивость к коррозии - подходит для подземных, подводных и промышленных объектов;
• Срок службы - превышает срок службы большинства кабельных систем;
• Герметичность благодаря муфте - предотвращает попадание влаги и пыли в место соединения.

Ограничения применения

• Не применяется для соединения с неметаллическими поверхностями - требует металлической оболочки или брони;
• Не предназначен для работы при напряжении выше 10 кВ - превышение может вызвать пробой изоляции;
• Не заменяет сварку или болтовые соединения в местах с экстремальными нагрузками - рекомендовано применять как часть комплексной системы заземления;
• Требует точного соблюдения сечения провода - использование проводов меньше 20 мм2 или больше 40 мм2 снижает надёжность контакта.

Примеры использования

• Заземление кабелей на подстанциях и распределительных пунктах;
• Присоединение заземляющих проводов к бронированным кабелям в шахтах, тоннелях, на заводах;
• Создание контуров заземления в промышленных цехах с высокой влажностью;
• Монтаж в системах автоматизации, где необходима быстрая и надёжная замена заземления без демонтажа кабеля.

Практические советы

• Перед монтажом зачистите поверхность оболочки до металлического блеска - это увеличивает площадь контакта;
• Выбирайте обжимной инструмент с регулировкой усилия - избыток давления может повредить пружину;
• Проверяйте контакт после монтажа тестером - сопротивление должно быть менее 0,1 Ом;
• При использовании в агрессивной среде периодически осматривайте места соединения - особенно при наличии химических паров;
• Пружина ППД 20*40 мм от ЗЭТАРУС совместима с другими изделиями серии - можно комбинировать с аналогичными зажимами в одной системе.
