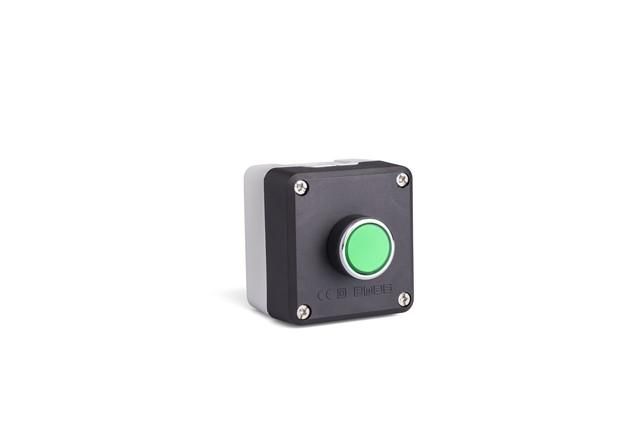

Пульт управления черн./сер. EMAS P1C300DY

Пост управления однокнопочный EMAS P1C300DY - компактное устройство для ручного запуска оборудования с одной кнопкой зелёного цвета, защищённое от пыли и воды (IP65). Подходит для установки на станках, конвейерах и других промышленных системах, где требуется надёжное управление в сложных условиях.

Назначение и область применения

Пост управления EMAS P1C300DY предназначен для включения электрических цепей через одну нормально разомкнутую (1НО) кнопку зелёного цвета. Устройство применяется там, где нужна простая, но надёжная ручная коммутация: запуск двигателей, насосов, ленточных конвейеров, автоматических линий. Благодаря высокой степени защиты (IP65) может использоваться в помещениях с повышенной влажностью, пыльными средами и на открытых площадках.

Технические характеристики

• Тип кнопки: 1НО (нормально разомкнутая), зелёный цвет
• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 4 А
• Коммутируемая мощность: 1000 ВА
• Механический ресурс: 500 000 операций
• Электрический ресурс: 100 000 операций
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP65 (полная защита от пыли, устойчивость к струям воды)
• Максимальная частота операций: 3000/час (без нагрузки), 1200/час (при полной нагрузке)
• Сопротивление изоляции: ≥10 МОм (измерено при 500 В постоянного тока)
• Сечение подключаемого провода: 1,5–2,5 мм2
• Цвет корпуса: чёрно-серый
• Материал корпуса: термопластичный пластик

Совместимость и монтаж

Пост управления EMAS P1C300DY монтируется в стандартные отверстия диаметром 22 мм, типичные для промышленных панелей. Для фиксации используется резьбовая гайка на штоке кнопки. Корпус не требует дополнительного крепления - достаточно плотной посадки в панель. Подключение осуществляется к клеммам с зажимами для проводов сечением 1,5–2,5 мм2. Убедитесь, что толщина панели позволяет надёжно закрепить устройство - слишком тонкая панель может деформироваться при затяжке.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. Выдерживает рабочие условия согласно IEC 60947-5-1. Защита IP65 обеспечивает безопасную работу в условиях возможного попадания брызг воды и пыли, что снижает риск короткого замыкания и выхода из строя. Отказоустойчивость достигается за счёт механически прочной конструкции и качественной изоляции контактов.

Преимущества

• Высокая долговечность: 500 тысяч механических срабатываний обеспечивают длительный срок службы даже при интенсивном использовании
• Защита IP65 - возможность установки вне помещений и в сырых зонах без дополнительных кожухов
• Чётко выделенный зелёный цвет кнопки - быстрая визуальная идентификация функции “пуск”
• Поддержка проводов до 2,5 мм2 - совместимость с большинством силовых кабелей в промышленной автоматизации
• Пластиковый корпус - легкий, не проводит ток, устойчив к коррозии

Ограничения применения

• Не предназначена для работы при температурах ниже –5 C и выше +40 C - возможен отказ механизма или потеря герметичности
• Максимальная частота срабатываний при нагрузке - 1200 в час; превышение может привести к перегреву и преждевременному износу контактов
• Не подходит для коммутации постоянного тока - указаны параметры только для переменного тока 250 В
• Класс защиты IP65 не гарантирует погружение в воду - нельзя использовать в условиях постоянного воздействия струй под давлением или подводной эксплуатации

Примеры использования

• Запуск конвейера на пищевом производстве
• Включение насоса в системе водоснабжения
• Ручной пуск станка с ЧПУ на металлообрабатывающем участке
• Инициализация аварийного освещения в цехе
• Управление воздушным компрессором в мастерской

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в панели - стандартный размер для кнопок серии P составляет 22 мм
• Используйте провода сечением 1,5–2,5 мм2 - более тонкие могут нагреваться при токе 4 А, более толстые не войдут в клеммы
• При установке в местах с высокой вибрацией рекомендуется дополнительно зафиксировать корпус клеем или хомутом
• Не используйте для управления цепями с реактивной нагрузкой свыше 1000 ВА - это может вызвать дуговое замыкание
• Проверяйте целостность уплотнителей перед первым включением - повреждённый уплотнитель снижает степень защиты IP65
