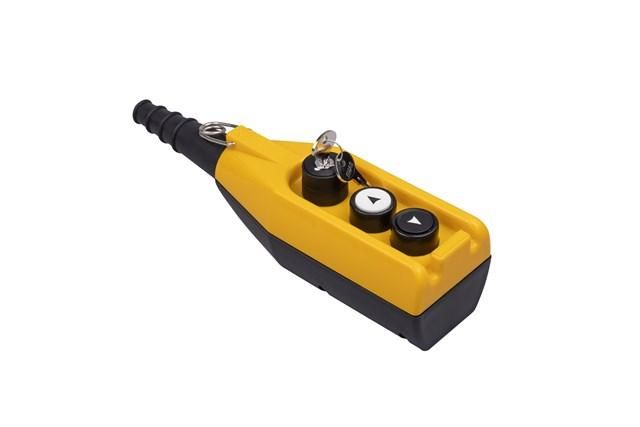

Пульт управления EMAS PV3AC20A2

Пульт управления EMAS PV3AC20A2 - компактный устройство с тремя клавишами для ручного управления оборудованием, где первая кнопка выполнена в виде ключевой защёлки (CP100AC20, 1НЗ). Подходит для работы в условиях повышенной запыленности и влаги благодаря защите IP65. Применяется на станках, конвейерах и других промышленных системах, требующих надёжного ручного контроля.

Назначение и область применения

Пульт управления EMAS PV3AC20A2 предназначен для ручного включения/выключения оборудования через три физические кнопки. Первая из них - ключевая, что исключает случайное срабатывание: её можно заблокировать с помощью ключа, как у замка. Это особенно важно на объектах с несколькими операторами или в зонах с высокой проходимостью. Устройство работает в цепях переменного тока до 250 В и рассчитано на коммутацию нагрузки до 4 А. Надёжная защита IP65 позволяет использовать пульт в помещениях с высокой влажностью, пылью, на открытых площадках или рядом с технологическим оборудованием, где возможны брызги воды или попадание пыли.

Технические характеристики

• Количество кнопок: 3
• Первая кнопка: ключевая, тип CP100AC20, 1НЗ (одна нормально замкнутая пара контактов)
• Рабочее напряжение: до 250 В AC
• Максимальный ток коммутации: 4 А
• Степень защиты: IP65 (полная защита от пыли, защита от струй воды с любого направления)
• Исполнение корпуса: прочный пластик, устойчивый к механическим воздействиям
• Подключение: провода, выводы для внешней проводки

Совместимость и монтаж

PV3AC20A2 совместим со всеми контроллерами, реле и автоматическими выключателями, работающими в пределах указанных значений напряжения и тока. Для установки требуется закрепление на стене, щите или панели с помощью болтов или саморезов - в комплекте крепёж не предусмотрен. Диаметр отверстий для монтажа соответствует стандартным габаритам аналогичных пультов серии PV. Клеммы для подключения проводов доступны после снятия задней крышки. Максимальный сечение жил - 2,5 мм2. Обязательно проверьте соответствие класса защиты IP65 условиям среды перед установкой - не используйте в постоянном погружении или под сильными струями воды.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных системах. Сертификация по международному стандарту IEC 60947-5-1 обеспечивает надёжную работу в автономных цепях управления. Защита IP65 гарантирует безопасность при работе в сложных условиях без необходимости в дополнительных кожухах или оболочках.

Преимущества

• Ключевая кнопка снижает риск несанкционированного включения - идеальна для режимов обслуживания и ремонта
• Высокая степень защиты IP65 делает пульт пригодным для использования вне помещений и в сырых зонах
• Компактный форм-фактор легко интегрируется в существующие панели управления
• Простая конструкция без электроники повышает долговечность и отказоустойчивость

Ограничения применения

• Не предназначено для управления мощностями выше 4 А - для больших нагрузок нужен промежуточный контактный элемент
• Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex)
• Ключевая функция активируется только физически - нельзя удалённо открыть или заблокировать
• Не рекомендовано использование в средах с химической агрессивностью (кислоты, растворители)

Примеры использования

• Управление питанием насоса на участке мойки деталей
• Ручной запуск конвейера на пищевом производстве
• Включение/выключение вентилятора в цехе с высокой пылеобразованием
• Локальный старт/стоп станка во время наладочных работ

Практические советы

• Выбирайте место монтажа так, чтобы кнопки были удобны для нажатия даже в перчатках
• Проверяйте герметичность уплотнителей при каждом техобслуживании - они могут износиться при частом использовании
• При подключении соблюдайте полярность: хотя пульт не чувствителен к ней, правильная распайка уменьшает помехи
• Держите запасной ключ от первой кнопки - потеря ключа сделает невозможным включение устройства
• PV3AC20A2 - часть серии EMAS PV; все модели этой серии имеют одинаковый интерфейс монтажа, поэтому замена на другую модель серии возможна без изменения креплений
