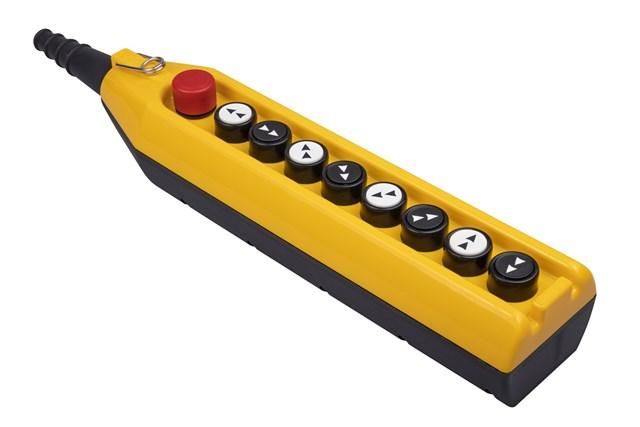

Пульт управления EMAS PV9E30B4444

Пульт управления EMAS серии PV с 9 кнопками и кнопкой аварийного стопа (1НЗ) предназначен для дистанционного управления грузоподъёмными механизмами - кранами, тельферами, козловыми и мостовыми системами. Модель pv9e30b4444 обеспечивает двухскоростной режим работы, защищён от пыли и воды (IP65), рассчитана на напряжение до 250 В переменного тока и ток до 4 А.

Назначение и область применения

Пульт управления EMAS серии PV используется для операторского контроля над движением грузоподъёмных устройств: кран-балок, цепных и канатных талей, мостовых и козловых кранов. Двухскоростная функция позволяет плавно переключаться между медленным и быстрым режимом движения, что повышает точность позиционирования груза. Кнопка аварийного стопа (1НЗ) обеспечивает немедленную остановку всех механизмов при возникновении опасности. Подходит для промышленных условий: цехов, складов, ремонтных зон, где требуется надёжное управление в условиях запылённости и влажности.

Технические характеристики

• Количество кнопок: 9 (включая кнопку аварийного стопа 1НЗ)
• Тип управления: двухскоростной
• Номинальное напряжение: 250 В AC
• Номинальный ток: 4 А
• Степень защиты: IP65 - полная защита от пыли и струй воды с любого направления
• Температурный диапазон эксплуатации: от –25 C до +65 C
• Диаметр кабеля: 8–17 мм
• Материал корпуса: армированный сополимер АБС (акрилонитрил-бутадиен-стирол)
• Стандарт соответствия: TS EN 60947-3, ГОСТ Р
• Диаметр кнопок: 22 мм

Совместимость и монтаж

Пульт pv9e30b4444 совместим со всеми типами контроллеров, поддерживающими стандартные дискретные входы (1НЗ - нормально замкнутый контакт). Уплотнитель на выходе кабеля обеспечивает герметичность при подключении проводов диаметром 8–17 мм. Для монтажа достаточно закрепить пульт на опорной поверхности болтами или кронштейном, подвести кабель через уплотнитель и подключить контакты согласно схеме управления механизма. Корпус не требует специальных инструментов для сборки - все элементы предварительно собраны и протестированы заводом.

Безопасность и стандарты

Пульт управления EMAS серии PV соответствует требованиям стандарта TS EN 60947-3 (для коммутирующих аппаратов управления) и российским нормам РСТ. Конструкция исключает случайное одновременное срабатывание команд в противоположных направлениях - механическая блокировка предотвращает конфликт сигналов. Кнопка аварийного стопа выполнена по принципу 1НЗ - при отпускании она остаётся в активном состоянии, пока не будет явно сброшена вручную. Это гарантирует безопасность даже при потере связи или отказе системы.

Преимущества

• Высокая прочность корпуса благодаря армированию стекловолокном - устойчив к ударным нагрузкам и химическому воздействию
• Герметичная конструкция IP65 позволяет использовать пульт в сырых, пыльных и открытых помещениях
• Удобная эргономика: форма корпуса снижает усталость рук при длительной работе
• Индивидуальная раскладка кнопок минимизирует риск ошибочного нажатия
• Поддержка двухскоростного режима - повышает эффективность и точность перемещений

Ограничения применения

• Не предназначен для использования во взрывоопасных средах - отсутствует взрывозащита Ex
• Не рекомендован для постоянного погружения в жидкость - IP65 не обеспечивает герметичность при длительном подводе
• Работает только с сетью переменного тока до 250 В; несовместим с системами постоянного тока
• Не имеет встроенной индикации состояния - необходимо внешнее освещение или сигнализация
• Кабель не входит в комплект - требуется самостоятельная прокладка сечением, подходящим под диаметр 8–17 мм

Примеры использования

• Управление мостовым краном на металлургическом заводе - две скорости позволяют точно позиционировать слитки
• Контроль тельфера на складе ЛКМ - защита IP65 сохраняет работоспособность при частой мойке полов
• Работа с козловым краном на терминале - кнопка аварийного стопа обеспечивает мгновенную реакцию при смещении груза
• Перемещение оборудования в цехе с повышенной запылённостью - армированный корпус не трескается при падении

Практические советы

• При выборе кабеля убедитесь, что его наружный диаметр попадает в интервал 8–17 мм - иначе уплотнитель не обеспечит герметичность
• Проверьте, чтобы кнопка аварийного стопа была подключена последовательно в цепь питания каждого привода - так сработает при любом сценарии
• Не используйте пульт в местах с постоянным воздействием прямых струй воды - IP65 защищает от брызг, но не от напора
• При установке на вертикальной поверхности ориентируйте кнопки вниз - это предотвратит скопление пыли и влаги внутри
• Регулярно проверяйте состояние уплотнителей и целостность корпуса - особенно после зимнего периода или в условиях температурных колебаний
