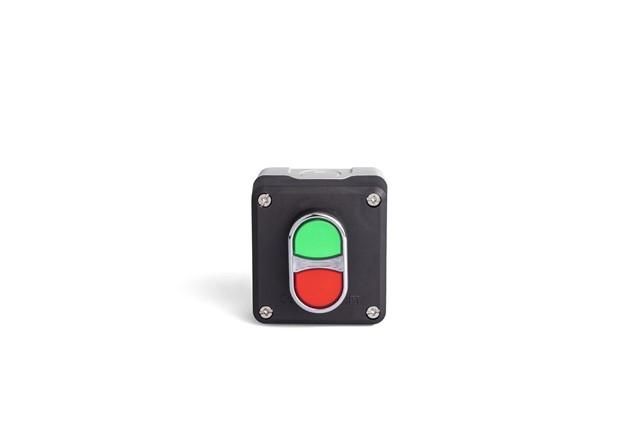

Пульт управления P1C3Y4K20 EMAS

Пост управления однокнопочный EMAS P1C3Y4K20 - компактное устройство для коммутации цепей с двойной функцией: запуск и остановка оборудования через одну кнопку с подсветкой. Подходит для автоматизированных систем, где важна наглядная индикация состояния. Корпус из прочного пластика с защитой IP65 делает его устойчивым к пыли и брызгам воды.

Назначение и область применения

Пост управления EMAS P1C3Y4K20 предназначен для ручного управления оборудованием с использованием двух функций на одной кнопке: включение (нормально открытый контакт - 1НО) и выключение (нормально замкнутый контакт - 1НЗ). Красная и зелёная подсветка визуально показывает текущий режим работы - зелёный свет означает активную работу, красный - остановку. Устройство применяется там, где требуется простой и надёжный способ контроля: на станках, конвейерах, насосных установках, вентиляционных системах и других устройствах с частым ручным управлением.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Цвет индикаторов: красный (стоп) и зелёный (пуск)
• Подсветка: есть, светодиодная, работает при включении соответствующего контура
• Рабочее напряжение: до 250 В переменного тока (AC)
• Максимальный ток: 4 А
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: термостойкий пластик, чёрно-серый цвет
• Габариты: не указаны - требует проверки по чертежу перед монтажом

Совместимость и монтаж

Пост управления EMAS P1C3Y4K20 монтируется в щиты, пульты или на стену через круглое отверстие. Диаметр посадочного места не указан в данных - необходимо сверить с документацией производителя или физически измерить образец. Для подключения используются клеммы внутри корпуса: два контакта для питания подсветки (отдельно от силовой цепи) и пара контактов для каждого типа замыкания (НО и НЗ). Обязательно соблюдайте полярность при подключении подсветки - она рассчитана на постоянный ток, хотя питание может быть получено от сети 250 В AC через внешний выпрямитель или импульсный источник.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, работающего в условиях промышленной среды. Защита IP65 обеспечивает безопасную эксплуатацию в помещениях с повышенной влажностью, пылью или возможными брызгами жидкости. Однако не предназначено для длительного воздействия прямых струй воды, химических веществ или погружения. Применяйте в соответствии с правилами ПУЭ и ГОСТ Р МЭК 60947-5-1.

Преимущества

• Две функции в одном устройстве - экономия места и упрощение пульта управления
• Яркая подсветка повышает видимость даже при плохом освещении
• Защита IP65 позволяет использовать в сложных условиях: цехах, на улице под навесом, в местах мойки оборудования
• Пластиковый корпус устойчив к коррозии и не проводит ток - снижает риск поражения электрическим током
• Интегрированная индикация исключает необходимость в отдельных сигнальных лампах

Ограничения применения

• Не подходит для управления нагрузками выше 4 А - для более мощных устройств нужен контактор
• Не рассчитан на постоянное погружение в воду или высокую температуру (выше 50 C)
• Отсутствие информации о габаритах затрудняет планирование установки - требуется предварительная проверка
• Подсветка требует отдельного источника питания; нельзя просто подключить её параллельно силовым контактам без учёта напряжения
• Не имеет механической блокировки - случайное нажатие возможно, если не установлены защитные колпачки

Примеры использования

• На станке ЧПУ: зелёный свет - двигатель работает, красный - остановка, одна кнопка переключает режимы
• На конвейере: оператор нажимает кнопку для старта/останова ленты, подсветка сразу показывает состояние
• В системе водоснабжения: кнопка включает насос (зелёный), снова нажимается - насос останавливается (красный)
• В пункте обслуживания: используется как аварийный останов с визуальной индикацией

Практические советы

• Перед установкой обязательно проверьте диаметр отверстия в панели - он должен точно совпадать с размером корпуса EMAS P1C3Y4K20
• Подсветку лучше питать через отдельный маломощный источник (например, 24 В DC), чтобы не перегружать основную цепь
• При подключении используйте кабель сечением не менее 0,75 мм2 для силовых контактов и 0,5 мм2 для подсветки
• Если оборудование часто вибрирует, закрепите пост дополнительно с помощью крепёжных элементов, если они предусмотрены конструкцией
• Не используйте в средах с агрессивными химическими испарениями - пластик может деформироваться
