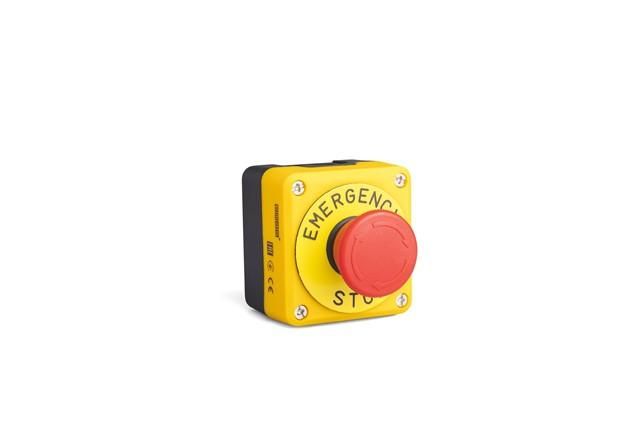

Пульт управления P1EC304E40-K 1НО+1НЗ EMAS P1EC304E40K

Пост управления однокнопочный EMAS P1EC304E40K предназначен для экстренного отключения оборудования в случае аварии. Ключевая особенность - кнопка типа «грибок» с механическим возвратом поворотом и высокой степенью защиты IP65. Подходит для установки на станках, конвейерах и других промышленных объектах, где требуется надёжное аварийное управление.

Назначение и область применения

Пост управления однокнопочный EMAS P1EC304E40K используется для немедленного отключения питания оборудования при возникновении опасной ситуации. Его применяют там, где важна быстрая реакция персонала - на производственных линиях, в цехах, на транспортерах, у сварочных аппаратов и другого промышленного оборудования. Жёлто-чёрная окраска соответствует требованиям безопасности и обеспечивает высокую видимость даже в условиях плохого освещения.

Технические характеристики

• Тип контактов: 1 нормально замкнутый (1НЗ) + 1 нормально разомкнутый (1НО)
• Рабочее напряжение: до 250 В переменного тока (AC)
• Максимальный коммутируемый ток: 4 А
• Диаметр кнопки «грибок»: 40 мм
• Механизм возврата: поворотный - требует поворота кнопки для сброса после срабатывания
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Корпус: пластиковый, ударопрочный
• Цвет: жёлто-чёрный (стандарт для аварийных устройств)
• Маркировка: наличие этикетки «STOP» или аналогичной для ясного указания функции

Совместимость и монтаж

Пост управления однокнопочный EMAS P1EC304E40K монтируется в панели или стеновые ниши через круглое отверстие диаметром 40 мм. Установка осуществляется фиксацией гайкой с внутренней стороны. Для подключения используются два пары проводов - одна пара для НО, вторая - для НЗ. Обязательно проверьте соответствие сечения провода допустимому току (до 4 А). Корпус не имеет встроенной заземляющей клеммы - внешнее заземление необходимо выполнять отдельно, если требуется по проекту.

Безопасность и стандарты

Устройство соответствует общепринятым требованиям к аварийным выключателям: жёлто-чёрная расцветка и поворотный возврат соответствуют ГОСТ Р МЭК 60947-5-1. Защита IP65 позволяет использовать его в помещениях с повышенной запылённостью или влажностью - например, на участках мойки, в пищевой промышленности или на открытых площадках под навесом.

Преимущества

• Поворотный возврат исключает случайное сброс - оператор обязан намеренно повернуть кнопку, что снижает риск неквалифицированного восстановления работы
• Высокая степень защиты IP65 обеспечивает долговечную работу в сложных условиях
• Чёткая маркировка и контрастный цвет позволяют быстро найти и активировать устройство в экстренной ситуации
• Пластиковый корпус устойчив к коррозии и химическим воздействиям, не требует специального обслуживания

Ограничения применения

• Не предназначена для постоянного включения/выключения - только для аварийного отключения
• Максимальный ток 4 А - нельзя использовать для управления мощными нагрузками выше этого значения (например, двигатели > 1,5 кВт)
• Не подходит для взрывоопасных сред - отсутствует взрывозащита (Ex-маркировка)
• Не рекомендуется для установки под прямыми струями воды или в постоянно затапливаемых зонах - IP65 не гарантирует длительное погружение

Примеры использования

• На металлообрабатывающем станке - для быстрого отключения шпинделя при заклинивании инструмента
• На конвейере линии сборки - чтобы остановить движение при попадании предмета или человека в зону движения
• У электрошланговой установки - для аварийного отключения насоса при утечке жидкости
• На автоматизированном складском модуле - для остановки робота при срабатывании датчика препятствия

Практические советы

• Перед монтажом убедитесь, что отверстие в панели точно соответствует диаметру 40 мм - слишком маленькое отверстие повредит резьбу, слишком большое - нарушит герметичность
• Используйте кабель с медными жилами сечением не менее 0,75 мм2 для надёжного соединения
• Подключите НО контакт последовательно в цепь питания основного устройства - так при срабатывании питание будет полностью отключено
• Проверяйте работоспособность кнопки ежемесячно - нажмите её и убедитесь, что оборудование останавливается, а затем поверните для сброса
• Не используйте смазку или очистители на поверхности кнопки - они могут повредить маркировку или вызвать проскальзывание механизма возврата
