Пульт управления P43A1BE30 EMAS

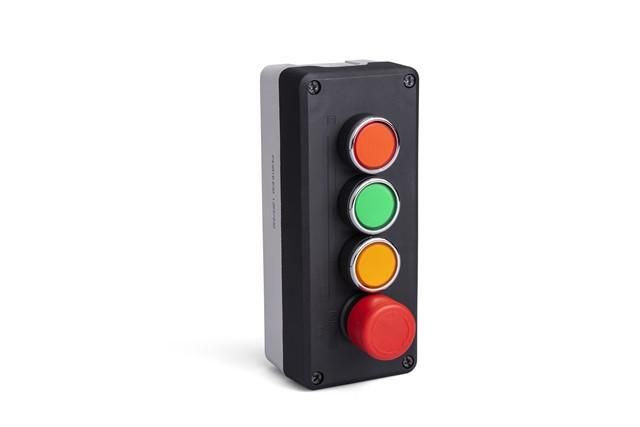

Пост управления EMAS P43A1BE30 - компактный комбинированный пульт с четырьмя кнопками для управления оборудованием в условиях повышенной запыленности и влаги. Подходит для установки на станках, конвейерах и других промышленных объектах, где требуется быстрый доступ к функциям запуска, остановки и экстренного отключения.

Назначение и область применения

Пост управления EMAS P43A1BE30 предназначен для ручного управления технологическим оборудованием. Он сочетает три рабочих кнопки (зелёная, красная, жёлтая) и одну аварийную кнопку типа «грибок». Каждая кнопка имеет своё назначение: зелёная - включение, красная - остановка, жёлтая - предупредительная или вторичная операция, «грибок» - аварийное отключение. Устройство устойчиво к пыли и брызгам воды благодаря защите IP65, что делает его подходящим для цехов, линий сборки, пищевой и химической промышленности.

Технические характеристики

• Количество кнопок: 4 (зелёная 1НО, красная 1НО, жёлтая 1НО, аварийная «грибок» 1НЗ)
• Номинальное напряжение: до 250 В переменного тока (AC)
• Номинальный ток: 4 А
• Степень защиты: IP65 (полная защита от пыли, защита от струй воды из любого направления)
• Материал корпуса: термопластичный пластик, чёрно-серый цвет
• Диаметр аварийной кнопки: 30 мм
• Тип контактов: нормально замкнутые (1НЗ) - только у аварийной кнопки; нормально разомкнутые (1НО) - у остальных

Совместимость и монтаж

Пост управления EMAS P43A1BE30 монтируется через отверстие в панели или щите. Диаметр отверстия для установки соответствует стандартным габаритам устройств серии P - рекомендуется проверить чертёж перед сверлением. Все контакты выведены на клеммы внутри корпуса, позволяют легко подключить провода сечением до 2,5 мм2. Для фиксации используется резьбовое крепление с гайкой. Корпус не требует заземления, так как выполнен из неметаллического материала.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных системах управления. Защита IP65 обеспечивает надёжную работу в средах с высокой влажностью, пылью и возможными брызгами жидкости. Автоматическое возвратное положение аварийной кнопки после срабатывания гарантирует безопасное отключение без риска случайного включения.

Преимущества

• Чёткая цветовая кодировка кнопок снижает риск ошибок при управлении
• Аварийная кнопка «грибок» 30 мм удобна для быстрого нажатия даже в перчатках
• Пластиковый корпус устойчив к коррозии и не проводит ток - повышает безопасность обслуживания
• Высокая степень защиты IP65 позволяет использовать в сложных условиях без дополнительных кожухов
• Компактный форм-фактор экономит место на панелях

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в воду - IP65 не обеспечивает герметичность при длительном подводе
• Работает только с переменным током до 250 В - не подходит для цепей постоянного тока или высокого напряжения
• Контакты рассчитаны на ток до 4 А - нельзя использовать для управления мощными нагрузками без промежуточных реле
• Пластиковый корпус менее устойчив к механическому удару по сравнению с металлическими аналогами

Примеры использования

• Управление станком ЧПУ: зелёная - запуск, красная - остановка, жёлтая - режим наладки, «грибок» - аварийное отключение
• Лента конвейера: кнопки используются для старта, паузы, сброса и экстренной остановки
• Оборудование для мойки деталей: защита IP65 позволяет работать рядом с водяными струями
• Щитовые помещения с ограниченным пространством - компактный дизайн упрощает размещение

Практические советы

• Перед монтажом убедитесь, что посадочное отверстие точно совпадает с габаритами EMAS P43A1BE30 - иначе возникнет риск неплотной посадки и потери степени защиты
• Используйте кабель с изоляцией, устойчивой к маслам и температурным колебаниям, особенно в промышленной среде
• Проверьте полярность и тип контактов перед подключением: аварийная кнопка работает на размыкание (1НЗ), другие - на замыкание (1НО)
• Регулярно осматривайте кнопки на предмет залипания или механических повреждений - особенно важна исправность «грибка»
• Не используйте этот пост в качестве основного выключателя питания - он служит для управления, а не для отключения всей системы
