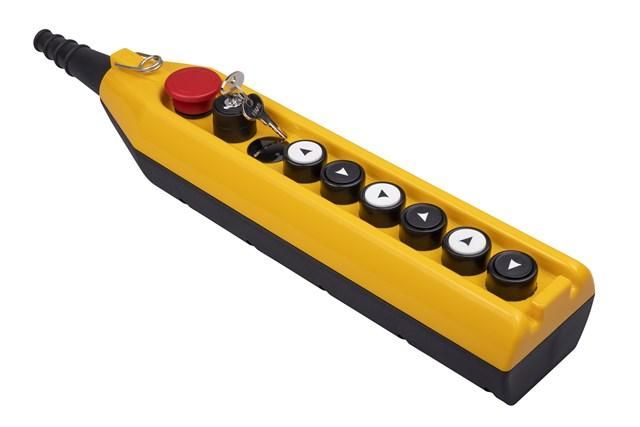

Пульт управления PV9E40B222AC20 EMAS

Пульт управления CP200AC20 (1НЗ) с кнопкой аварийного стопа CP200E (1НЗ), серия PV, артикул pv9e40b222ac20 от бренда EMAS - компактный устройство для ручного управления односкоростными оборудованием в условиях повышенной запыленности и влаги. Подходит для установки на станках, конвейерах и других промышленных системах.

Назначение и область применения

Пульт управления предназначен для дистанционного управления технологическим оборудованием с помощью девяти функциональных кнопок. Одна из них - клавишная кнопка с ключом CP200AC20 (1НЗ), позволяющая заблокировать управление от случайного воздействия. Отдельная кнопка аварийного стопа CP200E (1НЗ) обеспечивает немедленную остановку оборудования при возникновении опасности. Устройство рассчитано на работу в цехах, на производственных линиях, в зонах с высокой степенью загрязнения.

Технические характеристики

• Количество кнопок: 9
• Кнопка ключ-марка: CP200AC20 (1НЗ) - механическая блокировка с ключом
• Кнопка аварийного стопа: CP200E (1НЗ) - красная, выступающая, самоблокирующаяся
• Электрические параметры: до 250 В переменного тока, максимальный ток 4 А
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды с любого направления
• Тип управления: односкоростной - управляет одним режимом работы оборудования
• Материал корпуса: прочный пластик, устойчивый к механическим нагрузкам и химическому воздействию

Совместимость и монтаж

Пульт управления CP200AC20 совместим со стандартными контактными цепями и контроллерами, работающими на напряжение до 250 В AC и токе до 4 А. Для монтажа требуется отверстие в панели диаметром 80–85 мм. Кабельный ввод выполнен через герметичные резиновые уплотнители - провода можно протянуть после установки. Корпус фиксируется болтами с внутренней стороны панели. Не требует внешнего питания - работает как коммутационное устройство в силовой цепи.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Защита IP65 гарантирует безопасную эксплуатацию в средах с пылью, влагой и возможным мытьём шлангом. Кнопка аварийного стопа выполнена по принципу «нажми - остановится», что соответствует нормам EN ISO 13850. Ключ-марка предотвращает несанкционированное включение оборудования.

Преимущества

• Высокая надёжность контактов благодаря качественным материалам и механической конструкции
• Удобное расположение всех кнопок - легко оперировать даже в перчатках
• Защита IP65 позволяет использовать в сырых, пыльных и агрессивных средах без дополнительных кожухов
• Ключ-марка снижает риск человеческой ошибки при обслуживании
• Автоматическая блокировка кнопки аварийного стопа исключает случайное включение после остановки

Ограничения применения

• Не предназначен для управления многоскоростными или частотно-регулируемыми системами - только односкоростной режим
• Работает только в сетях переменного тока до 250 В; несовместим с постоянным током выше 48 В
• Не рекомендован для установки в местах с постоянным воздействием прямых струй жидкости под давлением или температурой выше +55 C
• Ключ-марка требует наличия физического доступа к ключу - потеря ключа делает пульт недоступным для активации

Примеры использования

• Управление конвейерной лентой на пищевом производстве
• Ручной запуск/остановка насосной станции в канализационном колодце
• Контроль движения станка с ЧПУ во время наладочных работ
• Управление питательным механизмом на заводе по производству кормов

Практические советы

• Перед монтажом проверьте соответствие посадочного отверстия - диаметр корпуса должен точно совпадать с отверстием в панели
• Подключайте кабели через герметичные вводы, чтобы сохранить класс защиты IP65
• Храните ключ от кнопки CP200AC20 в доступном, но защищённом месте - он нужен для каждого включения
• Регулярно осматривайте кнопку аварийного стопа CP200E: она должна свободно возвращаться в исходное положение после нажатия
• Не используйте пульт в качестве основного органа управления в автоматических циклах - только для ручного контроля
