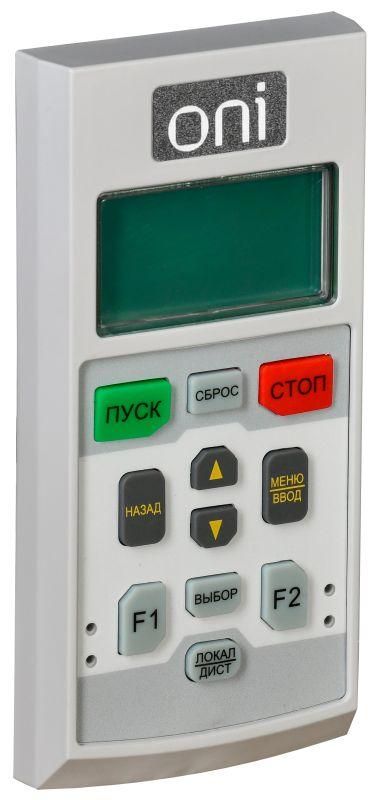

Пульт управления SFC LCD ONI EC-SFC-LCD IEK

Пульт управления SFC LCD ONI - устройство для настройки, контроля и сбора данных с устройств плавного пуска серии SFC ONI. Подключается напрямую к УПП через витую пару, позволяет управлять оборудованием с удалённой панели, удобно для монтажа в распределительных шкафах. Артикул ec-sfc-lcd, бренд ONI (IEK).

Назначение и область применения

Пульт управления SFC LCD ONI используется для взаимодействия с устройствами плавного пуска (УПП) серии SFC ONI. Он заменяет базовые кнопочные панели, предоставляя полноценный интерфейс с русскоязычным текстовым меню на LCD-экране. Применяется там, где требуется частый доступ к параметрам работы УПП - например, на производственных линиях, насосных станциях, вентиляционных системах.

Технические характеристики

• Интерфейс: полнотекстовый LCD-дисплей с русификацией всех сообщений
• Управление: набор прорезиненных клавиш для надёжного нажатия в условиях вибрации и запылённости
• Питание: получает энергию от подключённого УПП SFC ONI через сеть 220 В - внешний источник питания не нужен
• Кабельное соединение: поддерживает связь с УПП по витой паре (UTP/STP)
• Корпус: пластиковый, защищает внутреннюю электронику от механических повреждений
• Логотип: на лицевой панели нанесено изображение торговой марки ONI

Совместимость и монтаж

Пульт управления SFC LCD ONI совместим исключительно с УПП серии SFC ONI. Для установки необходимо:

• Подключить пульт к выходному порту управления УПП с помощью кабеля витой пары (до 100 метров длиной)
• Закрепить корпус на стенке шкафа или панели с помощью крепёжных отверстий (не указаны в спецификации - требует проверки физического корпуса)
• Не использовать с другими сериями УПП - даже от того же бренда ONI, если они не относятся к SFC

Преимущества

• Русифицированный интерфейс снижает риск ошибок при настройке персоналом без английского языка
• LCD-экран показывает реальные параметры работы: ток, время разгона, аварии, режимы
• Прорезиненные клавиши работают при высокой влажности, пыли и температурных колебаниях
• Вынос пульта на стенку шкафа улучшает доступ к управлению без вскрытия корпуса
• Автономное питание от УПП исключает необходимость отдельного источника 24 В или 220 В

Ограничения применения

• Не работает без подключённого УПП SFC ONI - не является самостоятельным контроллером
• Не имеет защиты IP - не предназначена для установки вне закрытых шкафов
• Не поддерживает сетевые протоколы (Modbus, Profibus) - данные можно снимать только через сам пульт
• Не допускается использование с УПП других брендов или модификаций SFC, отличных от оригинала ONI

Примеры использования

• На конвейере с тяжёлыми грузами - чтобы мягко запускать и останавливать ленту, избегая ударных нагрузок
• В насосной станции - для регулировки времени разгона и предотвращения гидроудара
• В вентиляционном комплексе - для плавного включения мощных вентиляторов и снижения нагрузки на сеть
• На участках с ограниченным доступом - когда пульт вынесен на уровень оператора, а УПП остаётся внутри шкафа

Практические советы

• Перед монтажом проверьте, что ваш УПП - именно модель SFC ONI; другие модели не поддерживают этот пульт
• Используйте экранированную витую пару (FTP/STP) при прокладке кабеля рядом с силовыми проводами - это снизит помехи
• Не прокладывайте кабель между пультом и УПП длиннее 100 метров - возможна потеря связи
• При установке на стенку шкафа обеспечьте свободный доступ к клавишам - не закрывайте пульт дверцей
• При возникновении ошибок на экране - сначала проверьте целостность кабеля и наличие питания на УПП
