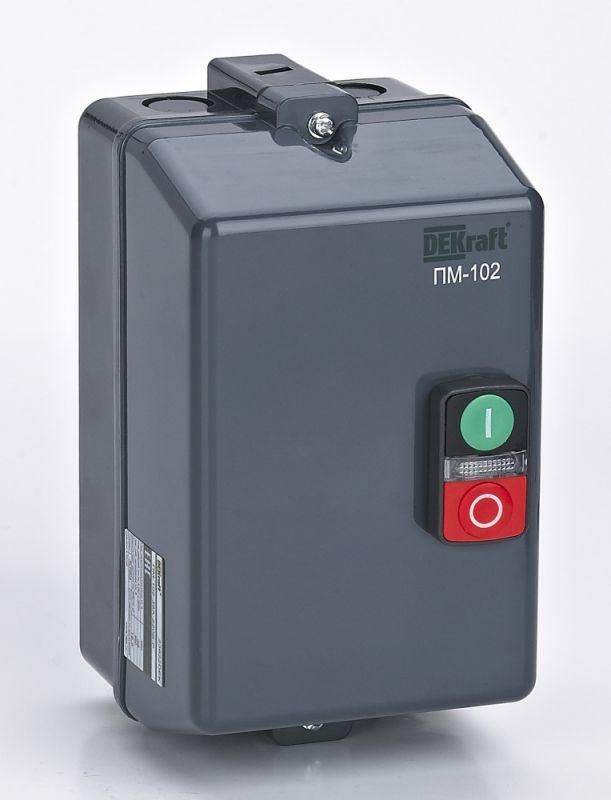

Пускатель электромагнитный 9А AC220/230В 50/60Гц в пластиковой оболочке | 23617DEK Dekraft APC

Пускатель электромагнитный 9А AC220/230В 50/60Гц в пластиковой оболочке от DEKraft - это надёжное устройство для дистанционного запуска и остановки электродвигателей мощностью до 4 кВт, подходящее для установки на монтажную плату в пультах управления и распределительных щитах.

Назначение и область применения

Пускатель электромагнитный 9А AC220/230В 50/60Гц в пластиковой оболочке используется для прямого пуска трёхфазных асинхронных двигателей с короткозамкнутым ротором. Также он применяется для коммутации осветительных сетей, нагревательных элементов и первичных цепей трансформаторов. Подходит для систем автоматизации, где требуется удалённое управление через кнопочные посты «Старт» и «Стоп». Устройство работает в однофазной цепи управления, но коммутирует три фазы нагрузки.

Технические характеристики

• Номинальный рабочий ток: 9 А (переменный ток)
• Напряжение катушки управления: 220–230 В, 50/60 Гц
• Номинальная мощность двигателя: 4 кВт
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 1
• Степень защиты корпуса: IP54 - защищён от пыли и брызг воды
• Максимальная температура эксплуатации: +60 C
• Тип соединения: винтовые зажимы для проводов
• Способ монтажа: на монтажную плату (PCB)
• Индикация: один светодиодный индикатор состояния
• Возможность перезапуска: да (в том числе внешняя)
• Поддерживает функцию аварийной остановки

Совместимость и монтаж

Пускатель электромагнитный 9А AC220/230В 50/60Гц в пластиковой оболочке устанавливается на печатную плату с помощью выводов. Для монтажа необходимы отверстия соответствующего шага - проверьте расположение контактов перед сборкой. Катушка управления питается от 220–230 В переменного тока, поэтому её необходимо подключить параллельно кнопкам «Старт» и «Стоп». Коммутируемые силовые контакты рассчитаны на три фазы - подключение выполняется к клеммам L1/L2/L3 и T1/T2/T3. Винтовые зажимы допускают подключение медных проводов сечением до 2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса IP54. Применяется в соответствии с международными стандартами IEC 60947-4-1 для электромагнитных пускателей. Возможность аварийной остановки обеспечивает соответствие принципам безопасного проектирования машин и механизмов. Не рекомендуется использовать в взрывоопасных зонах или при наличии агрессивных газов и паров.

Преимущества

• Высокая надёжность коммутации благодаря качественной контактной группе
• Защита IP54 позволяет применять в помещениях с повышенной влажностью или пылью
• Встроенный индикатор показывает состояние включения - удобно для диагностики
• Поддержка внешнего перезапуска упрощает интеграцию в системы автоматического управления
• Пластиковый корпус снижает риск короткого замыкания и обеспечивает электроизоляцию

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - требует хорошей вентиляции
• Не подходит для частотного регулирования - только прямой пуск
• Не имеет встроенного теплового реле; для защиты от перегрузки нужен внешний термореле
• Монтаж на плату исключает возможность установки на DIN-рейку - не совместим с типовыми шкафами без адаптера
• Один НЗ контакт ограничен для реализации сложных блокировочных схем - при необходимости потребуется дополнительное реле

Примеры использования

• Управление насосами и вентиляторами на производстве
• Автоматизация конвейерных линий с дистанционным пуском
• Коммутация нагревательных элементов в сушильных камерах
• Системы управления маломощными трансформаторами
• Щиты управления станков с кнопочным постом «Старт/Стоп»

Практические советы

• При подборе пускателя убедитесь, что ваш двигатель не превышает 4 кВт - превышение может вызвать сваривание контактов
• Для долговечности используйте провода с жилами из меди, плотно затягивайте винты - ослабленные соединения повышают риск перегрева
• Если система требует защиты от перегрузки, обязательно добавьте внешнее тепловое реле (например, серии ТР)
• При использовании в условиях высокой влажности контролируйте герметичность корпуса - IP54 не гарантирует защиту от постоянного воздействия воды
• При монтаже на плату соблюдайте минимальные зазоры между соседними компонентами - пускатель выделяет тепло при длительной работе
• Проверьте совпадение напряжения катушки (220–230 В) с источником питания - использование 110 В приведёт к отказу устройства
