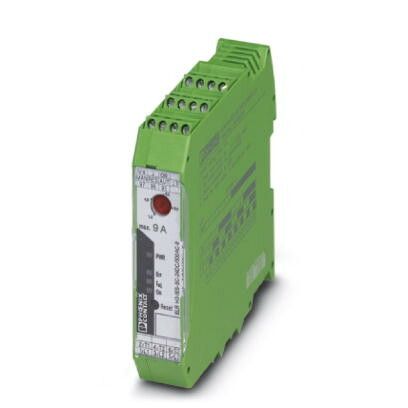

Гибридный пускатель ELR H3-IES-SC- 24DC/500AC-9 | 2900569 Phoenix Contact

Гибридный пускатель ELR H3-IES-SC-24DC/500AC-9 от Phoenix Contact сочетает функции электромагнитного контактора и твердотельного переключателя, обеспечивая надежное управление нагрузками до 500 В переменного тока при напряжении управления 24 В постоянного тока. Артикул 2900569 предназначен для частых включений и выключений в условиях повышенной механической и электрической нагрузки.

Назначение и область применения

ELR H3-IES-SC-24DC/500AC-9 используется для коммутации мощных нагрузок, таких как двигатели, нагреватели, освещение и другое оборудование, требующее частого включения-выключения. Подходит для автоматизированных систем, где важна долговечность и бесшумная работа. Особенно эффективен там, где обычные контакторы изнашиваются из-за дугового разряда при переключении.

Технические характеристики

• Напряжение управления: 24 В постоянного тока (DC)
• Номинальное напряжение нагрузки: до 500 В переменного тока (AC)
• Максимальный ток нагрузки: 9 А (при 500 В AC)
• Тип переключения: гибридный - совмещает электромагнитную часть и твердотельные элементы
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и от предметов более 12 мм)
• Рабочая температура: от –25 C до +60 C

Совместимость и монтаж

ELR H3-IES-SC-24DC/500AC-9 устанавливается на DIN-рейку шириной 35 мм. Клеммы для подключения питания управления и нагрузки расположены сверху и снизу корпуса - удобны для быстрого подключения проводов сечением до 2,5 мм2. Для подключения нагрузки используйте медные жилы с зачищенной изоляцией. Никаких дополнительных устройств (например, фильтров или дросселей) не требуется при работе с типичными активными и индуктивными нагрузками.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-4-3 и IEC 60947-6-2 для гибридных пускателей. Обеспечивает безопасную работу в соответствии с требованиями к электрооборудованию класса II. Отсутствие открытых дуг при коммутации снижает риск возгорания и повышает срок службы в пыльных средах.

Преимущества

• Значительно увеличенный срок службы по сравнению с классическими контакторами - благодаря отсутствию механических контактов при рабочем цикле
• Бесшумная работа - идеально для помещений с высокими требованиями к уровню шума
• Высокая скорость переключения - подходит для импульсного управления и частотных регуляторов
• Устойчивость к вибрациям - не имеет движущихся деталей, которые могли бы ослабнуть
• Энергоэффективность - минимальные потери на управление при 24 В DC

Ограничения применения

• Не предназначена для работы с постоянным током выше 30 В - только переменный ток до 500 В
• Не рекомендуется для нагрузок с высоким пусковым током (более 8–10× номинала), особенно при частых запусках - возможен перегрев твердотельных компонентов
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex
• Не работает при напряжении управления ниже 18 В DC - может не включиться или работать нестабильно

Примеры использования

• Управление двигателем насоса на конвейере с частыми пусками
• Переключение тепловых матов в технологических установках
• Коммутация LED-освещения в автоматизированном цехе
• Интеграция в системы PLC с высокой частотой сигналов включения

Практические советы

• При использовании с индуктивными нагрузками (двигатели, реле) рекомендуется проверить уровень скачков напряжения - хотя встроенная защита есть, внешние RC-цепочки могут продлить жизнь прибору
• Учитывайте посадочные размеры: устройство занимает одну модульную единицу на DIN-рейке - планируйте место рядом с другими компонентами
• Для длительной работы при температуре выше 45 C рассмотрите принудительное охлаждение или снижение нагрузки до 70 % от номинала
• Проверьте соответствие сечения провода и момента затяжки клемм - недостаточно плотное соединение вызывает перегрев
• Артикул 2900569 - замена для старых контакторов в модернизируемых системах; можно использовать как drop-in решение без переделки схемы управления
