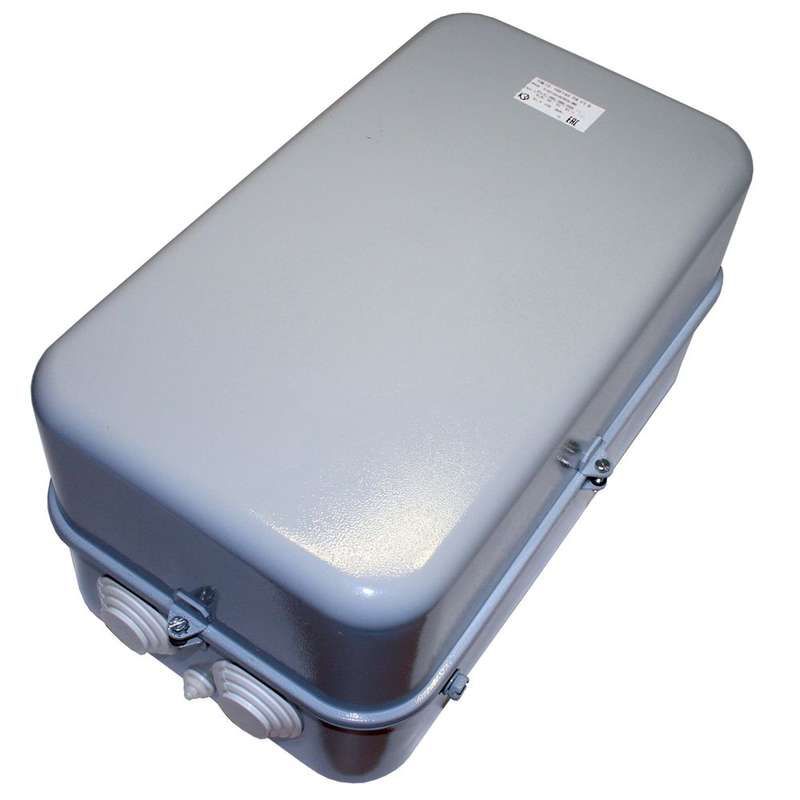

Контактор электромагнитный ПМ12-100140 У3 В 220В - 068140222ВВ220000000 КашинЗЭА

Контактор электромагнитный У3 В 220В 95А от КЗЭА (артикулы пм12-100140 и 068140222вв220000000) предназначен для дистанционного включения и отключения трёхфазных электродвигателей мощностью до 45 кВт. Он работает в сетях переменного тока 220 В и монтируется на плату, что делает его удобным для сборки панелей управления.

Назначение и область применения

Контактор электромагнитный У3 В 220В 95А используется для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных системах автоматизации: на конвейерах, насосах, вентиляторах, станках с ЧПУ. Подходит для схем пуска и остановки, но не для реверса - устройство нереверсивное. Может использоваться как часть более сложной системы управления, где требуется надёжное включение/выключение нагрузки.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 95 А
• Номинальная мощность двигателя: 45 кВт
• Количество главных контактов: 3 нормально открытых (3NO) + 2 нормально закрытых (2NC)
• Род тока: переменный (50–60 Гц)
• Климатическое исполнение: У3 - для умеренного климата, с возможностью работы при температуре от −25C до +40C
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Способ монтажа: на монтажную плату (PCB)
• Тип подключения: винтовые зажимы

Совместимость и монтаж

Контактор электромагнитный У3 В 220В 95А рассчитан на установку на печатную плату. Его корпус имеет стандартные выводы для пайки или вставки в разъём. Монтаж требует точного соблюдения расположения отверстий и шага выводов. Не рекомендуется использовать в шкафах с высокой запылённостью - степень защиты IP40 не обеспечивает защиту от пыли. Для подключения используйте провода сечением не менее 16 мм2 для силовой цепи и 0,5–1,5 мм2 для цепи управления. Обязательно проверьте соответствие напряжения катушки 220 В - применение другого напряжения выведет устройство из строя.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Наличие вспомогательных контактов позволяет реализовать функции блокировки и сигнализации. Для защиты катушки от импульсных перенапряжений (например, при отключении индуктивной нагрузки) рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке - особенно в условиях частого включения/выключения.

Преимущества

• Высокая коммутационная способность - 95 А позволяют работать с крупными двигателями без перегрева
• Наличие двух NC-контактов даёт возможность реализовать аварийную остановку или блокировку других цепей
• Монтаж на плату снижает объём сборки и повышает плотность компоновки в панелях управления
• Климатическое исполнение У3 обеспечивает надёжную работу в большинстве промышленных помещений России

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз
• Защита IP40 исключает использование во влажных, пыльных или наружных условиях
• Не содержит встроенной тепловой защиты - необходимо применять внешние тепловые реле при работе с двигателями
• Подходит только для переменного тока; нельзя использовать в цепях постоянного тока
• Требуется внешнее питание 220 В для катушки - не совместим с низковольтными системами управления (24 В, 12 В)

Примеры использования

• Автоматизация линии производства: включение/остановка вентилятора охлаждения
• Управление насосной станцией: пуск и остановка по сигналу от PLC
• Система кондиционирования: коммутация компрессора через контроллер
• Промышленный станок: активация привода после завершения цикла безопасности

Практические советы

• При монтаже на плату следите за равномерным усилием затяжки винтов - переусилие может повредить корпус или выводы
• Для долгой службы избегайте частых включений (более 600 раз в час) - это сокращает срок контактов
• Обязательно используйте предохранители в силовой цепи - контактор не защищает от КЗ
• Проверяйте наличие напряжения на катушке перед первым включением - неверное напряжение вызывает её быстрый выход из строя
• Если нужна защита от обрыва фазы - подключите внешний реле контроля фаз, так как этот контактор сам такой защиты не предоставляет
