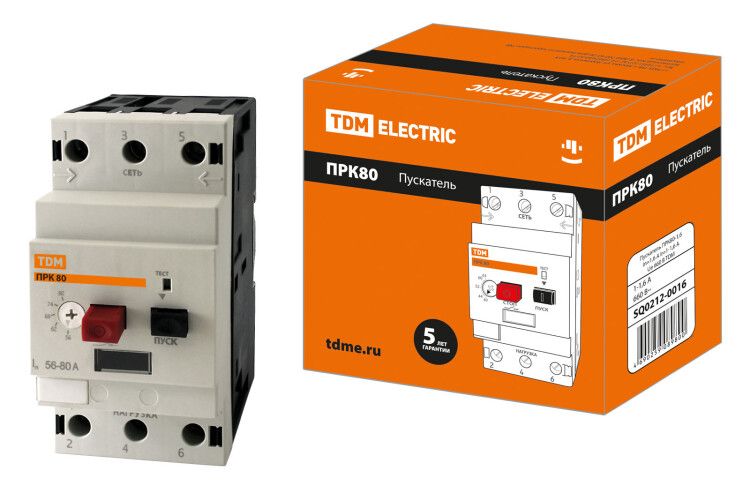

Пускатель ручной кнопочный ПРК80-1,6 In=1,6A Ir=1-1,6A Ue 660В | SQ0212-0016 TDM

Пускатель ПРК80-1,6 от TDM ELECTRIC - это устройство прямого пуска с тепловой защитой для управления трёхфазными электродвигателями малой и средней мощности. Артикул sq0212-0016 обеспечивает надёжный запуск и автоматическую остановку при перегрузке, что делает его подходящим решением для промышленного оборудования и систем водоснабжения.

Назначение и область применения

Пускатель ПРК80-1,6 предназначен для прямого включения и выключения трёхфазных асинхронных двигателей. Он сочетает функции пускателя и теплового реле, защищая двигатель от перегрузки и короткого замыкания. Устройство применяется там, где требуется частый запуск и точная настройка тока срабатывания:

• Насосы - дренажные, канализационные, водоподъёмные, водозаборные;
• Вентиляторы и вентиляционные системы;
• Станки, конвейеры, строительная техника с электроприводом;
• Автоматизированные системы, требующие аварийной остановки.

Технические характеристики

• Номинальный рабочий ток (Ie): 2 А - максимальный постоянный ток, который может проходить через контактную группу без повреждений.
• Диапазон настройки теплового расцепителя: 1,0–1,6 А - позволяет точно адаптировать защиту под конкретный двигатель; установленный порог срабатывания - 1,6 А.
• Напряжение управления: переменный ток 220–400 В, 50 Гц - совместим с большинством промышленных сетей.
• Коммутируемая мощность при AC-3, 400 В: 6 кВт - способен управлять двигателями до этой мощности.
• Мощность при 230 В, 3 фазы: 0,2 кВт - минимальная нагрузка, которую можно безопасно включить.
• Напряжение коммутации: до 660 В - поддерживает работу в высоковольтных сетях.
• Степень защиты IP20: защита от доступа пальцев и крупных частиц, но не от воды и пыли - подходит только для внутреннего монтажа в закрытых щитах.
• Температурный режим: работает при температуре до +60 C - не рекомендуется для открытых площадок или жарких помещений без вентиляции.
• Класс координации: Класс 1 - соответствует требованиям IEC 60947-4-3, обеспечивает базовую защиту оборудования от последствий короткого замыкания.
• Условный ток короткого замыкания (Iq): 1,6 А - очень низкий показатель, указывает на необходимость внешней защиты (например, автоматического выключателя).

Совместимость и монтаж

Пускатель ПРК80-1,6 имеет винтовые зажимы для подключения силовой цепи - удобен для проводов сечением до 2,5 мм2. Для цепи управления используются два входа L1/N и выходы к катушке пускателя. Подключение осуществляется на DIN-рейку 35 мм. Нет встроенных вспомогательных контактов - для сигнализации или блокировки потребуется внешнее реле. Устройство не имеет индикации состояния - необходимо использовать отдельные лампы или контроллеры.

Безопасность и стандарты

Пускатель ПРК80-1,6 соответствует стандарту IEC 60947-4-3 для аппаратов управления электродвигателями. Защита от короткого замыкания реализована через встроенный расцепитель, однако его токовая чувствительность (1,6 А) слишком низка для самостоятельной работы - обязательно применять с автоматическим выключателем с более высоким Icu. Степень защиты IP20 и NEMA 1 допускают использование только внутри электрошкафов.

Преимущества

• Интегрированная тепловая защита с регулируемым порогом - исключает перегрев двигателя без лишних компонентов.
• Высокая коммутационная способность при 400 В - подходит для широкого спектра промышленных задач.
• Простая механическая конструкция - долговечна, ремонтопригодна, не требует сложной диагностики.
• Поддержка аварийной остановки - легко интегрируется в системы безопасности.

Ограничения применения

• Не предназначена для наружной установки - IP20 не защищает от влаги и пыли.
• Нельзя использовать без внешнего автоматического выключателя - собственный ток короткого замыкания (1,6 А) недостаточен для отключения аварии.
• Отсутствие вспомогательных контактов и индикации - усложняет автоматизацию и контроль состояния.
• Не подходит для двигателей выше 6 кВт при 400 В или выше 0,2 кВт при 230 В - риск перегрузки и отказа контактов.
• Запрещён монтаж в условиях температуры свыше +60 C - возможен перегрев корпуса и снижение срока службы.

Примеры использования

• Дренажный насос в подвале - пускатель ПРК80-1,6 с настройкой на 1,4 А защищает двигатель от заклинивания крыльчатки.
• Вентилятор в цеху - управление через кнопочный пост, аварийная остановка по сигналу с датчика давления.
• Конвейер на пищевом производстве - пускатель встроен в шкаф управления, питание 380 В, ток двигателя 1,2 А.

Практические советы

• Выбирая пускатель ПРК80-1,6, проверьте номинальный ток вашего двигателя - он должен попадать в диапазон 1,0–1,6 А. Если ток выше - выбирайте другую модель.
• Обязательно установите перед пускателем автоматический выключатель с током отключения не менее 10 А - это обеспечит защиту от КЗ.
• При монтаже используйте провода с медными жилами, сечение не менее 1,5 мм2 - для надёжного контакта в винтовых зажимах.
• Не забудьте закрыть шкаф после установки - IP20 не защищает от брызг, пыли и случайного прикосновения.
• Для удалённого контроля состояния добавьте в цепь управления реле-индикатор или LED-светильник с параллельным подключением к катушке.
