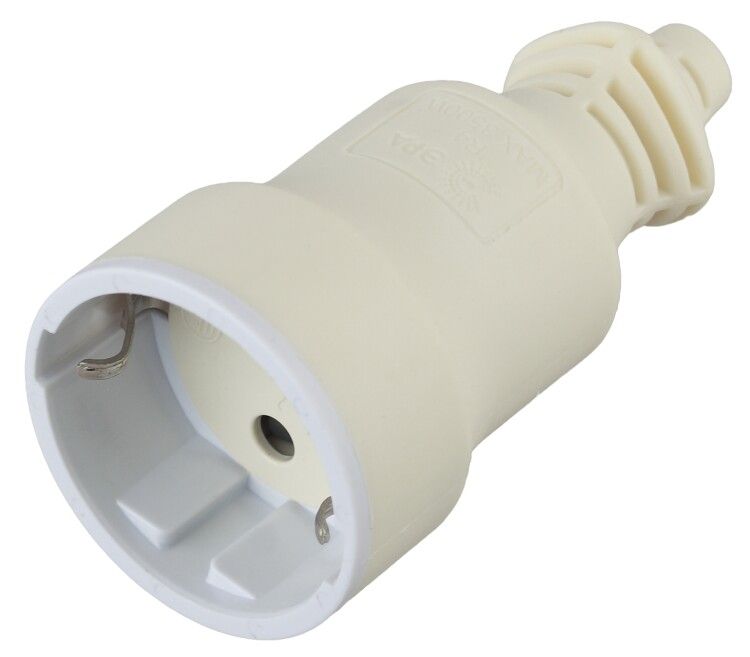

Розетка кабельная c/з 16A прямой ввод ПВХ оболочка белая (10/200/4000) R4(W) - Б0019190 ЭРА

Розетка кабельная ЭРА R4(W) с заземлением 16А предназначена для надёжного подключения переносного оборудования через жесткий кабель с ПВХ-оболочкой. Благодаря прямому вводу и прочной конструкции из поликарбоната, она подходит для постоянной установки на станках, конвейерах и других промышленных объектах.

Назначение и область применения

Розетка кабельная ЭРА R4(W) используется там, где требуется стационарное подключение устройств с кабелем фиксированной длины. Подходит для оборудования, которое не перемещается часто: сварочные аппараты, насосы, компрессоры, станки с ЧПУ, конвейеры. Устанавливается на стену, раму или корпус машины. Прямой ввод исключает необходимость в дополнительных соединительных элементах - кабель зачищается и затягивается прямо в клеммы.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 220 В
• Максимальная мощность: до 3500 Вт (при 16 А и 220 В)
• Количество полюсов: 2 (фаза + ноль) + защитный контакт (заземление)
• Тип подключения: винтовые клеммы - надёжное механическое соединение
• Ориентация подключения: прямолинейный ввод кабеля - минимизирует изгибы и нагрузки
• Степень защиты IP20 - защита от прикосновений пальцами и крупными предметами, но не от воды и пыли
• Материал корпуса: поликарбонат (не ПВХ, как указано в названии; производитель указывает поликарбонат - более термостойкий материал)
• Цвет: белый
• Состав: без галогенов - снижает выделение токсичных веществ при нагреве
• Поддерживает кабели сечением до 3×1,5 мм2

Совместимость и монтаж

Розетка ЭРА R4(W) совместима с штепсельными вилками, имеющими штыревой защитный контакт (тип CEE 7/7, Schuko). Для монтажа:

• Зачистите конец кабеля на 8–10 мм, убедитесь, что жилы не повреждены.
• Затяните винты клемм равномерно - не переусердствуйте, чтобы не повредить медную жилу.
• Фаза (L) и ноль (N) подключаются согласно цветовой маркировке проводов.
• Защитный проводник (PE) обязательно подсоединяйте к заземляющему контакту - это требование безопасности.
• Кабель фиксируется вводом - он не должен свободно болтаться внутри корпуса.

Не используйте кабели сечением менее 1,5 мм2 - они не рассчитаны на 16 А и могут перегреваться.

Безопасность и стандарты

Розетка соответствует требованиям ГОСТ Р 51321.1 и обеспечивает базовую безопасность при использовании в помещениях. Наличие защитного контакта гарантирует отвод тока утечки. Материал корпуса - поликарбонат - самозатухающий, не поддерживает горение. Однако IP20 не допускает использование в условиях повышенной влажности, пыли или на улице.

Преимущества

• Прямой ввод кабеля - меньше точек соединения, выше надёжность
• Поликарбонат вместо обычного пластика - лучше выдерживает температурные колебания и удары
• Отсутствие галогенов - безопаснее при аварийном перегреве
• Чёткая маркировка клемм - упрощает монтаж даже новичкам
• Совместимость с распространёнными европейскими вилками

Ограничения применения

• Не применяется во влажных средах (банях, цехах с мойкой, на улице) - степень защиты IP20 недостаточна
• Не предназначен для частых подключений/отключений - это не бытовая розетка, а стационарная
• Не работает с кабелями больше 3×1,5 мм2 - риск перегрева и выхода из строя
• Не рекомендуется для высоких нагрузок свыше 3500 Вт - превышение может вызвать оплавление контактов

Примеры использования

• Подключение сварочного аппарата к стационарному кабелю на рабочем месте
• Фиксированный вывод питания для конвейерной ленты в пищевом цехе
• Розетка для компрессора в мастерской - кабель запущен в стену, розетка закреплена на стенде
• Оборудование с жёстко привязанным питанием: насосы, воздушные компрессоры, тестовые стенды

Практические советы

• Перед монтажом проверьте, что кабель имеет достаточное сечение - 1,5 мм2 минимально для 16 А
• Используйте розетку только с заземлением - игнорирование этого увеличивает риск поражения током
• Проверяйте плотность затяжки винтов каждые 6–12 месяцев - особенно при вибрациях
• Если нужна защита от брызг или пыли - выбирайте модель с IP44 или выше, эта розетка не подходит
• Артикул б0019190 - это серия Эра Эксперт, значит, изделие прошло контроль качества и рассчитано на длительную работу в промышленной среде
