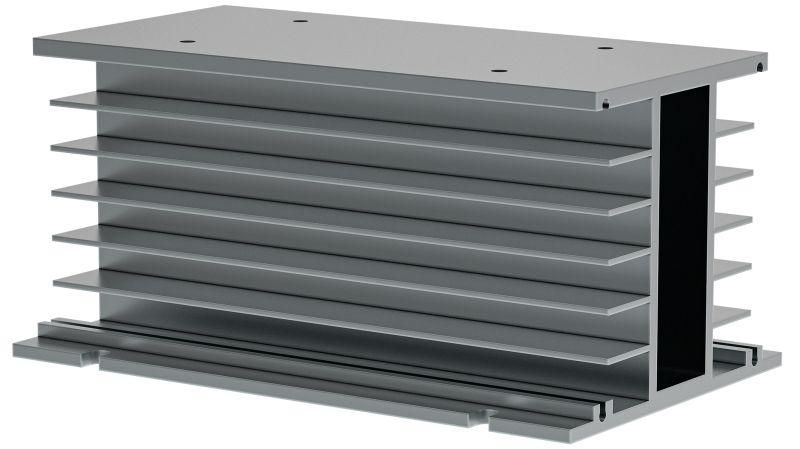

Радиатор для твердотельного реле OSS-1 60А | RSS-1-60 ONI IEK

Радиатор для твердотельного реле OSS-1 60А - это компонент, обеспечивающий эффективный отвод тепла от твердотельного реле OSS-1 60А, чтобы предотвратить перегрев и обеспечить стабильную работу при высоких нагрузках. Применяется совместно с твердотельными реле серии OSS-1 60А от бренда ONI (IEK), артикул rss-1-60.

Назначение и область применения

Радиатор для твердотельного реле OSS-1 60А предназначен для отвода избыточного тепла, которое выделяется при работе твердотельного реле под нагрузкой. Без него реле может перегреваться, что снижает срок службы и приводит к отказам. Установка этого радиатора позволяет безопасно использовать реле на максимальной номинальной мощности - до 60 А.

Подходит для установки в шкафах управления, на станках, конвейерах, системах автоматизации, где требуется частое включение/выключение нагрузки без механических контактов.

Технические характеристики

• Тип изделия: радиатор охлаждения
• Совместим с твердотельным реле OSS-1 60А
• Материал: алюминий - обеспечивает хорошую теплопроводность и устойчивость к коррозии
• Используется исключительно в паре с реле OSS-1 60А - несовместим с другими моделями

Совместимость и монтаж

Радиатор рассчитан исключительно на твердотельное реле OSS-1 60А. Для правильной установки:

• Убедитесь, что поверхность реле и радиатора чистые и сухие
• Нанесите термопасту между корпусом реле и радиатором - это повысит теплоотвод
• Закрепите реле на радиаторе с помощью прилагаемых крепежных элементов (винты, гайки)
• Не затягивайте крепления слишком сильно - можно повредить корпус реле
• Обеспечьте свободный доступ воздуха вокруг радиатора - не закрывайте его крышками или другими деталями

Безопасность и стандарты

Радиатор для твердотельного реле OSS-1 60А соответствует требованиям безопасности, предъявляемым к компонентам электрооборудования в рамках сертификации ONI (IEK). Однако сам по себе он не имеет отдельного сертификата - его применение регулируется нормами для твердотельных реле OSS-1 60А.

Преимущества

• Позволяет работать с током до 60 А без риска перегрева
• Увеличивает долговечность твердотельного реле OSS-1 60А за счет снижения рабочей температуры
• Простой монтаж - не требует сложных инструментов или доработок
• Высокая надежность благодаря однородному материалу и качественной обработке поверхности

Ограничения применения

• Не применяется с другими типами реле - даже аналогичными по току, например, OSS-1 40А или OSS-2 60А
• Не предназначен для работы в условиях постоянного погружения в жидкости или высокой влажности без дополнительной защиты
• Эффективность снижается при температуре окружающей среды выше +50 C - в таких случаях требуется принудительное охлаждение
• Не заменяет собой встроенные системы охлаждения - используется только как внешний дополнительный элемент

Примеры использования

• Управление нагревательными элементами в термических камерах
• Переключение двигателей на конвейерных линиях
• Частое включение/выключение светодиодных осветительных систем
• Автоматизация технологического оборудования с импульсной нагрузкой

Практические советы

• Всегда используйте термопасту - даже тонкий слой значительно улучшает передачу тепла
• Проверяйте температуру радиатора через несколько часов после первого запуска - если он горячий на ощупь (>70 C), проверьте вентиляцию
• Не устанавливайте радиатор рядом с чувствительными к теплу компонентами - например, пластиковыми корпусами или проводами с низкой температурной стойкостью
• При длительной работе в режиме 80–100 % нагрузки рекомендуется дополнительно установить вентилятор
• Радиатор для твердотельного реле OSS-1 60А - единственный подходящий вариант для этой модели; другие радиаторы не гарантируют безопасную работу
