Радиатор для твердотельных реле с креплением на Дин-рейку вентилятором EMAS SSS2F

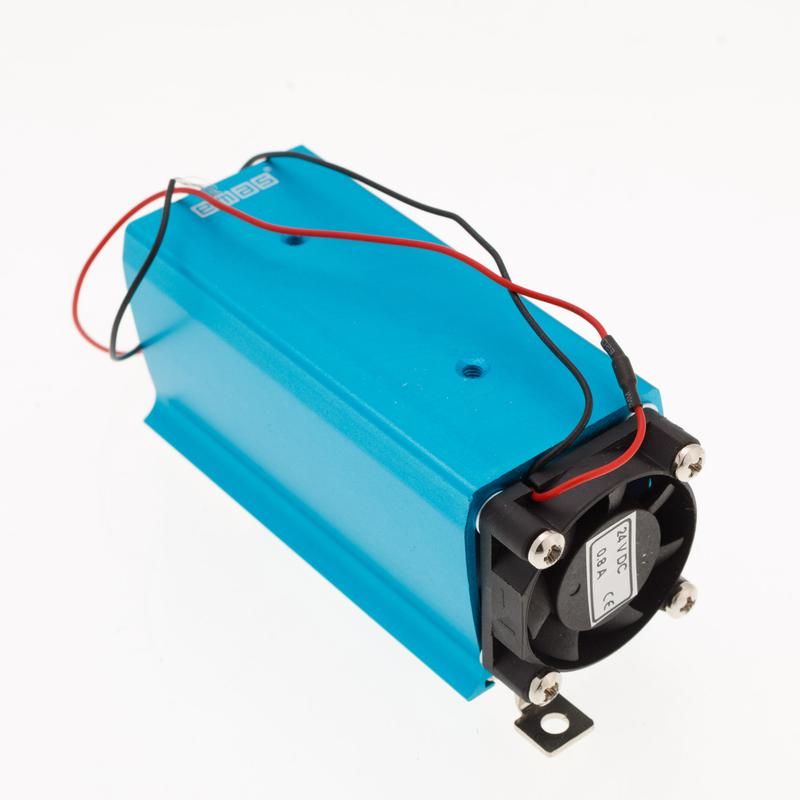

Радиатор для твердотельного реле с вентилятором, монтаж на Дин-рейку, 40A серии SS, 45x100 мм от бренда EMAS (артикул sss2f) предназначен для эффективного отвода тепла от твердотельных реле мощностью до 40 А, обеспечивая стабильную работу в условиях высокой нагрузки.

Назначение и область применения

Этот радиатор используется для охлаждения твердотельных реле (ТТР), которые работают при больших токах и выделяют значительное количество тепла. Благодаря встроенному вентилятору он обеспечивает активный теплоотвод, что особенно важно при длительной работе или в замкнутых шкафах. Подходит для установки в распределительных щитах с DIN-рейкой - например, в системах автоматизации, на конвейерах, в нагревательном оборудовании и станках с частотным управлением.

Технические характеристики

• Максимальный ток коммутации реле: 40 А
• Габариты: 45 × 100 мм
• Тип крепления: монтаж на DIN-рейку (35 мм)
• Охлаждение: активное - с вентилятором
• Материал корпуса: алюминий с анодированным покрытием
• Напряжение питания вентилятора: не указано (требуется внешнее питание)

Совместимость и монтаж

Радиатор совместим с твердотельными реле серии SS, имеющими соответствующую площадь контакта и крепёжные отверстия. Установка выполняется на стандартную DIN-рейку шириной 35 мм. Для надёжного теплоотвода необходимо нанести термопасту между основанием реле и поверхностью радиатора. Вентилятор требует отдельного подключения к источнику постоянного тока - в комплект не входят провода или разъёмы.

Преимущества

• Активная система охлаждения позволяет использовать реле на предельных нагрузках без перегрева
• Удобный монтаж на DIN-рейку ускоряет сборку шкафа и снижает риск ошибок
• Алюминиевый корпус обеспечивает хорошую теплопроводность и долговечность
• Компактные габариты (45×100 мм) экономят место в шкафу

Ограничения применения

• Не предназначена для работы в средах с повышенной запылённостью - вентилятор может засориться
• Требует внешнего источника питания для вентилятора - не работает автономно
• Подходит только для реле с фиксированной формой и размером базы; не универсальный
• Не рекомендуется для применений с частыми включениями/выключениями, если температура окружающей среды выше +40 C

Примеры использования

• Автоматизация производства: управление нагревательными элементами на линии
• Системы кондиционирования: регулировка мощности компрессора через ТТР
• Инкубаторы и термостаты: точное поддержание температуры с высокой цикличностью
• Станки с ЧПУ: управление двигателями и исполнительными механизмами

Практические советы

• Перед установкой проверьте, чтобы посадочная поверхность реле точно совпадала с площадью радиатора - несоответствие снизит эффективность охлаждения
• Используйте качественную термопасту с теплопроводностью не ниже 3 Вт/(м·К)
• Обеспечьте свободный доступ воздуха вокруг радиатора - не закрывайте его другими элементами
• Проверяйте работу вентилятора при первом включении - отсутствие вращения указывает на проблему с питанием
• Чистите решётку вентилятора каждые 3–6 месяцев, особенно в пыльных помещениях
