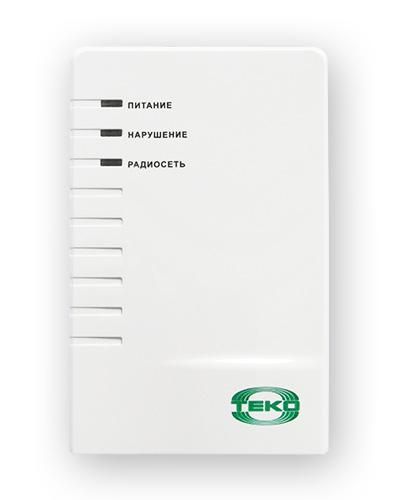

Радиорасширитель Астра-РИ-М РР (Астра-РИ-М РР) Теко Т0000002652 Н00003327

Радиорасширитель РИ-М РР (ГСИ, ГСИ-н, ГСИ(н)) от Теко - устройство для удалённого управления нагрузками через радиоканал в системе Астра-РИ-М. Подходит для автоматизации объектов, где проводка затруднена, а требуется надёжное управление тремя реле и одним дискретным выходом.

Назначение и область применения

Радиорасширитель РИ-М РР (ГСИ, ГСИ-н, ГСИ(н)) расширяет возможности радиосистемы Астра-РИ-М, принимая команды от центрального контроллера и переключая подключённые устройства. Он используется там, где невозможно проложить провода: на производстве, в складских комплексах, на тепловых пунктах, в системах освещения и вентиляции. Устройство работает как исполнительный элемент - получает сигнал и активирует реле или открывает коллектор.

Технические характеристики

• Питание: 10–27 В постоянного тока - совместим с большинством промышленных источников питания
• Выходы: 3 реле (коммутирующие) + 1 открытый коллектор (для сигнализации или подключения к другим устройствам)
• Индикация: светодиодный дисплей показывает состояние входов, выходов и связь с базовой станцией
• Рабочий температурный диапазон: от –10 C до +55 C - подходит для помещений с умеренным климатом
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не предназначен для влажной среды или пыли
• Материал корпуса: пластик - лёгкий, изолирующий, не требует заземления
• Цвет: белый - соответствует стандартному оформлению промышленного оборудования

Совместимость и монтаж

Радиорасширитель РИ-М РР (ГСИ, ГСИ-н, ГСИ(н)) работает исключительно в составе системы Астра-РИ-М. Для работы необходима базовая станция того же семейства. Монтаж поверхностный - устройство крепится на DIN-рейку или плоскую поверхность с помощью кронштейнов, предусмотренных конструкцией. Кабели подводятся снизу или сбоку - доступ к клеммникам открыт после снятия крышки. Напряжение питания подаётся на клеммы L+ и L−, выходы - на отдельные группы контактов. Открытый коллектор требует внешнего pull-up резистора при использовании с PLC или другими цифровыми входами.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования класса II (двойная изоляция). Сертификация по ГОСТ Р МЭК 61010-1 обеспечивает допустимые уровни электромагнитной совместимости и термической стойкости. Применяется в помещениях без взрывоопасной среды.

Преимущества

• Отсутствие необходимости протягивать силовые провода - снижает стоимость монтажа и время установки
• Наличие индикации позволяет оперативно диагностировать работу без тестеров
• Поддержка трёх реле даёт гибкость в управлении различными типами нагрузок - от насосов до светильников
• Открытый коллектор удобен для передачи сигналов в системы сбора данных или аварийной сигнализации

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях - степень защиты IP20 не обеспечивает защиту от воды и пыли
• Требуется наличие базовой станции Астра-РИ-М; несовместим с другими радиосистемами
• Работает только в пределах радиуса действия системы - максимальная дальность зависит от препятствий и помех
• Не предназначено для управления высокомощными нагрузками выше 10 А на каждое реле

Примеры использования

• Управление вентиляторами на участках производства через центральный пульт
• Автоматическое включение освещения в складском ангаре по расписанию
• Сигнализация о перегрузке двигателя через открытый коллектор к системе учёта
• Переключение нагревательных элементов в системах теплоснабжения

Практические советы

• Проверьте напряжение питания перед подключением - скачки выше 27 В могут вывести устройство из строя
• При использовании открытого коллектора подберите подходящий резистор (обычно 4,7–10 кОм) и источник питания для нагрузки
• Убедитесь, что радиорасширитель РИ-М РР (ГСИ, ГСИ-н, ГСИ(н)) находится в зоне уверенного приёма от базовой станции - минимум 1–2 метра свободного пространства между препятствиями
• Не закрывайте корпус материалами, которые могут перегревать устройство - даже при IP20 теплоотдача важна для долгой службы
• Запишите адрес устройства при первичном обучении - он нужен для последующего обслуживания и замены
