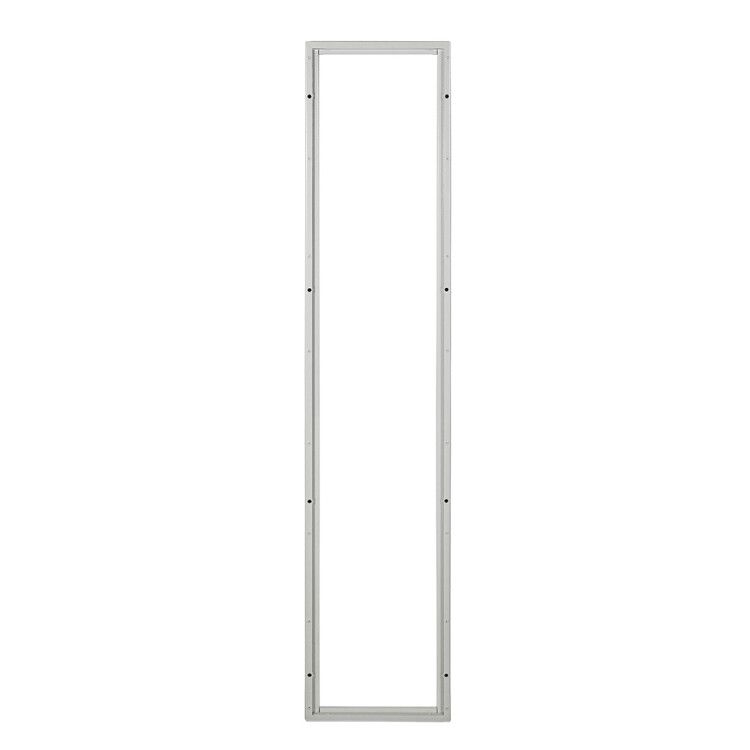

Рама для углового соединения OptiBox M, В=1800 Ш/Г=400 | 306468 КЭАЗ

Рама для углового соединения OptiBox M, высота 1800 мм, ширина/глубина 400 мм - элемент каркаса для сборки корпусов распределительных устройств типа OptiBox M. Применяется для формирования вертикальных угловых соединений между секциями, обеспечивая жесткую и точную геометрию сборки. Артикул 306468 соответствует серии OptiBox M от КЭАЗ.

Назначение и область применения

Рама для углового соединения OptiBox M используется для создания прочных угловых стыков между двумя перпендикулярными секциями корпусов. Подходит для сборки щитов управления, силовых ящиков и других НКУ (непрерывно коммутируемых устройств), где требуется устойчивая прямоугольная форма. Особенно эффективна при монтаже крупногабаритных систем, требующих повышенной механической жесткости.

Технические характеристики

• Высота: 1800 мм
• Ширина: 400 мм
• Глубина: 40 мм
• Материал: сталь
• Тип изделия: рама для углового соединения
• Серия: OptiBox M
• Производитель: КЭАЗ

Совместимость и монтаж

Рама совместима исключительно с другими элементами серии OptiBox M. Устанавливается на фланцевые соединения стандартных боковых стенок и передних/задних панелей. Для крепления используются самонарезающие винты, предусмотренные в комплекте с основным корпусом. Монтаж выполняется после сборки базовой рамы - рама для углового соединения OptiBox M служит связующим звеном между двумя плоскостями. Посадочные поверхности имеют предварительно просверленные отверстия под стандартные крепежи.

Преимущества

• Обеспечивает точное соблюдение геометрии при сборке угловых конструкций
• Изготовлена из стали - повышает долговечность и устойчивость к деформациям
• Совместима с всей линейкой OptiBox M, что упрощает замену и модификацию
• Не требует дополнительной обработки - готова к установке сразу после доставки

Ограничения применения

• Подходит только для внутренней сборки - не предназначена для наружного монтажа без защиты
• Не является несущим элементом для тяжелого оборудования - масса установленных устройств должна соответствовать нагрузкам, указанным в документации OptiBox M
• Не совместима с продуктами других серий (например, OptiBox S или Classic)
• Не имеет встроенной системы заземления - заземление необходимо организовывать отдельно через контактные площадки корпуса

Примеры использования

• Сборка двухъярусного щита управления с вертикальным переходом между уровнями
• Формирование углового корпуса для автоматизации конвейера в условиях ограниченного пространства
• Монтаж распределительного устройства в нишах или у стены, где требуется изменение направления каркаса

Практические советы

• Перед монтажом проверьте соответствие толщины стенок корпуса - рама рассчитана на стандартную толщину 1,5–2 мм
• При использовании нескольких рам для многоуровневых конструкций выравнивайте все элементы по уровню - даже небольшие перекосы затруднят установку дверей и крышек
• Для увеличения срока службы рекомендуется обрабатывать места контакта с металлическими деталями антикоррозийной смазкой
• Убедитесь, что посадочный диаметр отверстий в стенках совпадает с размерами крепежа - в противном случае возможны люфты и снижение жесткости
