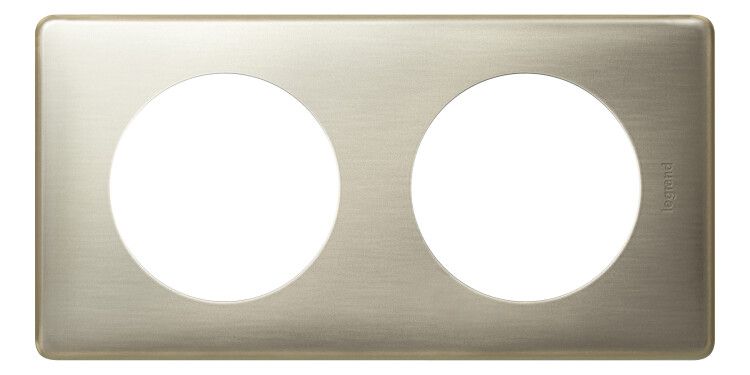

Рамка 2-м Celiane верт. титан Leg 068902 Legrand

Рамка двухпостовая титан от Legrand Euro (артикул 068902) - это компактный элемент для установки двух устройств управления в скрытой проводке. Её прочная конструкция из анодированного алюминия обеспечивает надёжную фиксацию и долговечность в условиях промышленной и коммерческой среды.

Назначение и область применения

Рамка двухпостовая титан предназначена для монтажа двух кнопочных выключателей, переключателей, индикаторов или других устройств с круглым корпусом диаметром до 53,6 мм. Подходит для установки в стены с предварительно подготовленными нишами - идеальна для систем автоматизации, пультов управления на станках, щитов в офисах и производственных помещениях.

Технические характеристики

• Материал: алюминий с анодированным покрытием - устойчив к царапинам и коррозии
• Цвет: серый, матовый
• Габариты: 82 × 161 мм
• Диаметр отверстия под устройство: 53,6 мм
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли
• Ударопрочность: IK04 - выдерживает удары силой до 0,5 Дж
• Диапазон рабочих температур: от –5 до +40 C
• Ориентация: можно монтировать горизонтально или вертикально
• Содержание галогенов: отсутствует - соответствует экологическим требованиям

Совместимость и монтаж

Рамка двухпостовая титан совместима со всеми стандартными устройствами Legrand и аналогичными моделями с круглым корпусом диаметром 53,6 мм. Монтаж осуществляется в стеновые ниши глубиной не менее 30 мм. Крепление - безвинтовое зажимное: рамка фиксируется за счёт пружинных лапок, которые расклиниваются внутри отверстия. Для установки достаточно вставить рамку в нишу и слегка надавить - она сама зафиксируется. Удаление также происходит легко: достаточно потянуть за специальные язычки с внутренней стороны.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях с нормальной влажностью. Степень защиты IP20 исключает доступ к токоведущим частям при случайном касании пальцем. Ударопрочность IK04 позволяет использовать рамку в местах с возможным механическим воздействием, например, на производстве или в общественных зонах. Отсутствие галогенов снижает риск образования токсичных веществ при нагреве.

Преимущества

• Быстрый и чистый монтаж - нет необходимости сверлить или закручивать винты
• Высокая точность посадки благодаря жесткому контролю геометрии
• Анодированное покрытие сохраняет внешний вид даже после многолетнего использования
• Универсальная ориентация - одинаково удобна для вертикального и горизонтального расположения
• Экологически безопасный материал - не содержит галогенов

Ограничения применения

• Не предназначен для установки во влажных помещениях (IP20 не защищает от брызг и пара)
• Работает только в температурном диапазоне от –5 до +40 C - не подходит для холодных складов или неотапливаемых помещений зимой
• Не совместима с устройствами большего диаметра - отверстие строго 53,6 мм
• Требует предварительной подготовки отверстия в стене - нельзя монтировать поверх штукатурки

Примеры использования

• Пульт управления на станке: две кнопки старта/стоп в одной рамке
• Щит управления в офисе: переключатель освещения и сигнализации
• Зона обслуживания оборудования: индикатор состояния и аварийная остановка
• Общественные здания: управление лифтом или эскалатором

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 53,6 мм. Небольшие отклонения затруднят фиксацию.
• При использовании в промышленной среде регулярно проверяйте состояние зажимных лапок - они могут ослабнуть при постоянных вибрациях.
• Не используйте рамку рядом с источниками тепла выше +40 C - это может деформировать пластиковые детали встроенных механизмов.
• Для замены устройства не требуется демонтировать всю рамку - достаточно отсоединить провода и вытянуть модуль через отверстие.
• Рамка двухпостовая титан от Legrand Euro совместима с другими изделиями серии - можно собирать единые панели управления.
