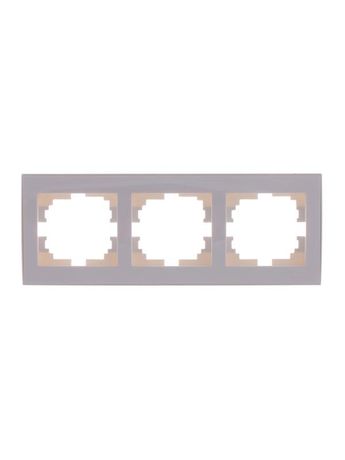

Рамка RAIN тройная горизонтальная белая с боковой вставкой - 703-0202-148 LEZARD

Рамка тройная горизонтальная белая с боковой вставкой от Lezard (арт. 703-0202-148) предназначена для установки трех устройств управления или сигнализации в одном корпусе - например, кнопок, переключателей или индикаторов. Она совместима с кабель-каналами и обеспечивает надежную фиксацию за счет скрытого монтажа.

Назначение и область применения

Рамка тройная горизонтальная белая с боковой вставкой используется для организации компактного расположения нескольких элементов управления на панели. Подходит для монтажа в распределительных щитах, на стендах оборудования, в цехах и помещениях с умеренной влажностью. Благодаря наличию боковой вставки позволяет равномерно распределить нагрузку между постами и избежать деформации при затяжке крепежа.

Технические характеристики

• Количество постов: 3
• Формат монтажа: Горизонтальный
• Материал: Поликарбонат - прочный, термостойкий пластик с хорошей электроизоляцией
• Цвет: Белый
• Способ монтажа: Скрытый - рамка устанавливается внутрь штрабы или кабель-канала, не выступает над поверхностью
• Тип крепления: Винтовое - фиксируется через отверстия в задней части
• Высота монтажной части: 4 мм - минимальная толщина, требует точной подготовки ниши
• Степень защиты: IP20 - защита от контакта с пальцами и крупными предметами, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - допустимо использование в закрытых помещениях с температурой от −25C до +40C и повышенной влажностью
• Совместимость: Подходит для монтажа в кабель-каналы стандартных серий
• Нормативный документ: ГОСТ Р 51321.1-2007

Совместимость и монтаж

Рамка тройная горизонтальная белая с боковой вставкой (703-0202-148) рассчитана на установку в стандартные кабель-каналы и ниши глубиной не менее 4 мм. Для монтажа требуется предварительно подготовленное углубление в стене или внутри канала. Крепление осуществляется двумя винтами снизу - важно соблюдать момент затяжки, чтобы не повредить поликарбонат. Боковая вставка обеспечивает жесткость конструкции при установке рядом друг с другом нескольких рамок.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1-2007, регламентирующим безопасность коммутационных аппаратов в распределительных устройствах. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от попадания влаги или пыли - поэтому применение допускается только во внутренних помещениях без воздействия внешней среды.

Преимущества

• Поликарбонат обеспечивает долговечность и устойчивость к механическим нагрузкам
• Скрытый монтаж обеспечивает эстетичный вид панели без выступающих элементов
• Боковая вставка снижает риск деформации при плотном соседстве нескольких рамок
• Совместимость с кабель-каналами упрощает модульную сборку систем управления
• Белый цвет легко сочетается с большинством интерьеров и панелями

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в сырых помещениях - IP20 недостаточен для защиты от жидкости
• Не рекомендовано использовать в местах с постоянным ударным воздействием - материал хрупок при сильных механических нагрузках
• Требуется точная подготовка ниши глубиной минимум 4 мм; при меньшей глубине рамка не будет заподлицо
• Не поддерживает установку устройств с большим выходом проводов - ограниченное пространство внутри рамки

Примеры использования

• Панель управления станком: три кнопки старта/стоп/экстренного отключения
• Щит автоматизации: индикаторы состояния, переключатель режимов, световой сигнал
• Кабель-канал на производственной линии: группировка элементов управления для удобства обслуживания
• Аппаратные комнаты: компактное размещение нескольких клавиш управления освещением или вентиляцией

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть не меньше 4 мм, иначе рамка не войдет полностью
• При установке нескольких рамок рядом используйте боковые вставки для сохранения целостности всей группы
• Затягивайте винты осторожно - поликарбонат легко трескается при перегрузке
• Не используйте эту рамку для монтажа силовых контакторов или устройств с нагревом выше 70C - материал может деформироваться
• Для более надежной фиксации можно дополнительно использовать герметик вокруг контура рамки, если есть риск попадания пыли
