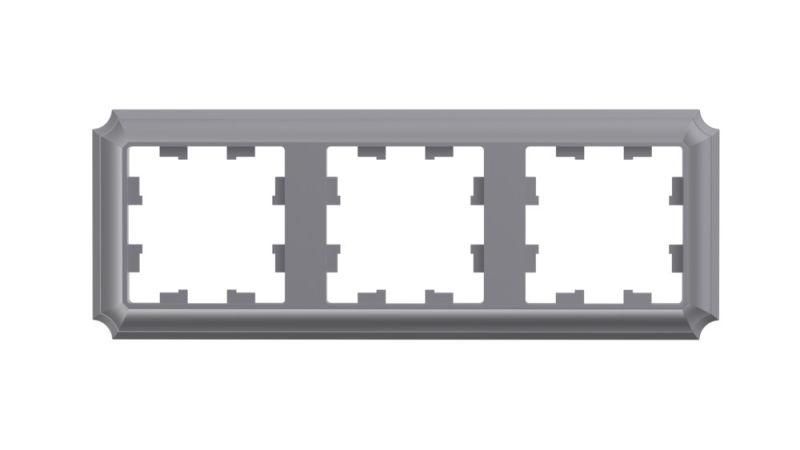

Рамка 3-м AtlasDesign Antique универс. сталь SE ATN100903 APC

Рамка 3-постовая универсальная сталь SE - это компактная и прочная рамка для установки трёх модульных устройств, созданная для скрытого монтажа в стены. Бренд Systeme Electric и артикул atn100903 указывают на принадлежность к серии AtlasDesign Antique, где сочетаются функциональность и дизайн, подходящий для классических интерьеров.

Назначение и область применения

Рамка 3-постовая универсальная сталь SE предназначена для монтажа трёх однотипных или комбинированных модулей - например, выключателей, переключателей, розеток или кнопок управления. Подходит для внутренней проводки в жилых, офисных и общественных зданиях. Эта рамка особенно актуальна там, где важна эстетика: интерьерах в стиле классика, барокко, прованс или современный минимализм с акцентом на детали.

Технические характеристики

• Количество постов: 3 - позволяет установить три отдельных устройства в одной рамке;
• Количество модулей: 3×3 - каждый пост рассчитан на один стандартный модуль шириной 18 мм (по норме EN 60669);
• Материал: PC+ASA - термопластичный композит с повышенной устойчивостью к УФ-излучению, механическим повреждениям и потере цвета;
• Степень защиты IP20 - защищает от доступа пальцев и предметов более 12 мм, но не от воды; подходит только для сухих помещений;
• Ударопрочность IK05 - выдерживает удар энергией до 0,5 Дж (например, случайный контакт инструментом);
• Монтажная высота: 56 мм - соответствует стандартному расстоянию между крепёжными точками в стеновой нише;
• Цвет: серый, имитирующий сталь - матовая поверхность снижает блики и создаёт эффект металлического покрытия;
• Покрытие: необработанная - не имеет лакового слоя, что делает её менее восприимчивой к царапинам, но требует осторожного обращения;
• Содержание галогенов: да - материал содержит хлор и бром, что влияет на экологические и пожарные характеристики при горении;
• Тип крепления: защёлка - фиксируется в монтажной коробке без винтов, обеспечивает быстрый монтаж и демонтаж;
• Тип монтажа: скрытый - устанавливается в штробу или подрозетник, видна только лицевая часть;
• Расположение при монтаже: горизонтальное и вертикальное - можно монтировать как в обычном, так и в “портретном” положении без потери функциональности.

Совместимость и монтаж

Рамка совместима со всеми стандартными модулями, соответствующими DIN 43860/EN 60669, включая продукцию Schneider Electric, Legrand, ABB, IEK и других производителей. Для монтажа требуется подрозетник глубиной не менее 40 мм и диаметром, обеспечивающим свободную посадку рамки. Защёлки должны плотно входить в боковые выступы коробки - перед установкой проверьте соответствие размеров. Монтаж возможен в бетон, кирпич и гипсокартон с использованием пластиковых или металлических подрозетников. Не используйте для монтажа в сырых помещениях - IP20 не обеспечивает защиту от влаги.

Безопасность и стандарты

Рамка соответствует европейским стандартам безопасности IEC 60669-1 и IEC 60529 (классификация IP20). Ударопрочность IK05 подтверждает способность выдерживать типичные механические нагрузки в бытовой среде. Наличие галогенов в составе материала означает, что при возгорании возможно выделение токсичных газов - поэтому не рекомендуется применение в местах с высокими требованиями к пожарной безопасности (например, в медицинских учреждениях или системах с принудительной вентиляцией).

Преимущества

• Эстетика: имитация стали и матовая фактура позволяют использовать рамку как дизайнерский элемент, а не просто корпус;
• Устойчивость к царапинам: благодаря PC+ASA материал сохраняет внешний вид даже после частой уборки;
• Универсальный монтаж: возможность установки в горизонтальной и вертикальной ориентации увеличивает гибкость проектирования;
• Быстрая сборка: система защёлок исключает необходимость винтового крепления, экономя время при монтаже;
• Совместимость с серией AtlasDesign: все рамки этой серии имеют единый стиль, что удобно для комплексной замены или расширения системы.

Ограничения применения

• Не применяйте в помещениях с высокой влажностью - IP20 не защищает от брызг и пара;
• Запрещено использование в промышленных условиях с риском механических повреждений выше IK05 (например, на заводах с вибрацией или ударными нагрузками);
• Из-за наличия галогенов не подходит для закрытых систем с ограниченной вентиляцией, таких как кабельные каналы в жилых этажах многоквартирных домов, если есть требования к негорючести;
• Не используется с модулями, превышающими 18 мм в ширину - каждое отверстие рассчитано строго на один стандартный модуль.

Примеры использования

• Жилая комната: три выключателя - свет в спальне, ночник, люстра - установлены в одну рамку для чистоты линии;
• Лестница: вертикальная установка рамки с двумя выключателями и кнопкой сигнализации;
• Кабинет: одна рамка с розеткой, USB-выходом и клавишным выключателем освещения;
• Апартаменты в историческом здании: рамка в стиле “сталь” гармонирует с деревянными панелями и антикварной мебелью.

Практические советы

• Перед монтажом проверьте, чтобы подрозетник был идеально выровнен - перекос вызывает деформацию защёлок и затрудняет закрывание;
• При необходимости окраски - не используйте растворители, содержащие ацетон или метилизобутилкетон: они разъедают PC+ASA;
• Чистите мягкой сухой тканью - влажная уборка допустима, но без абразивов и моющих средств с кислотами;
• Если планируете замену нескольких рамок - выбирайте всю партию сразу: оттенки серого могут немного отличаться между партиями производства;
• Обращайте внимание на направление защёлок: при вертикальной установке они должны находиться сверху и снизу, а не по бокам - иначе рамка будет болтаться.
