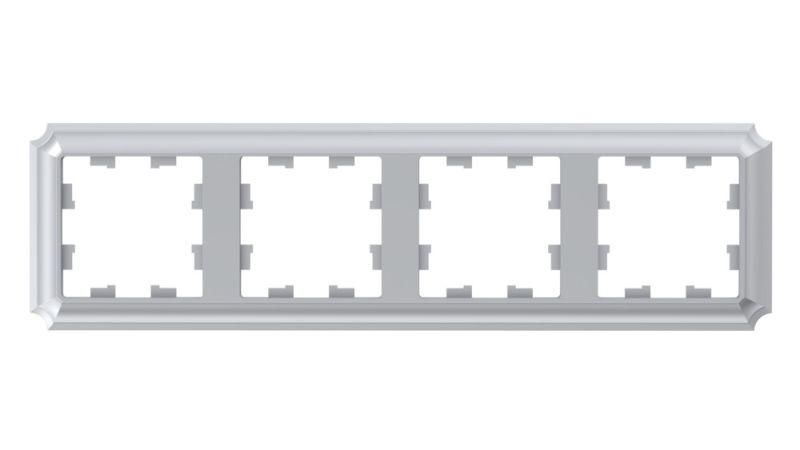

Рамка 4-м AtlasDesign Antique универс. алюм. SE ATN100304 APC

Рамка 4-постовая универсальная алюминий от Systeme Electric (артикул atn100304) - это скрытая рамка для установки коммутационных устройств в интерьерах с повышенными эстетическими требованиями. Она сочетает прочную конструкцию, совместимость со стандартными модулями и матовое покрытие, имитирующее алюминиевую фактуру, не требуя металлической основы.

Назначение и область применения

Рамка 4-постовая универсальная алюминий предназначена для монтажа в стеновые ниши четырнадцати-шестнадцати модульных комплектов автоматических выключателей, УЗО, реле, переключателей и других устройств бытовой и легкой промышленной автоматизации. Подходит для жилых помещений, отелей, ресторанов, офисов - там, где важна гармоничная интеграция техники в дизайн интерьера. Применяется исключительно внутри помещений.

Технические характеристики

• Количество постов: 4 - позволяет установить до четырёх групп устройств (например, два выключателя + два розеточных блока)
• Количество модулей: 16 - соответствует стандартному шагу 18 мм, поддерживает установку 16 модулей шириной 18 мм каждый
• Монтажные размеры: 56×56 мм - точный размер для подготовки штробы в стене
• Тип крепления: защелка - фиксация осуществляется в стеновой коробке без винтов, обеспечивает быстрый монтаж и демонтаж
• Материал корпуса: PC+ASA - термопластик с устойчивостью к УФ-излучению, механическим повреждениям и потере цвета
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм; не предназначена для влажных зон
• Ударопрочность: IK05 - выдерживает удар энергией 0,5 Дж (эквивалент 100 г груза с высоты 5 см)
• Цвет: серый с эффектом алюминия - матовая поверхность, не бликующая, не требует дополнительного окрашивания
• Оrientация монтажа: горизонтальная и вертикальная - можно устанавливать как в обычном, так и в повернутом положении
• Состав: без галогенов - безопасен при возгорании, не выделяет токсичных газов

Совместимость и монтаж

Рамка atn100304 совместима с любыми модулями, соответствующими стандарту EN 60670-1/IEC 60670-1, включая устройства Schneider Electric, Legrand, ABB, Siemens. Монтаж выполняется в предварительно подготовленную стеновую коробку глубиной не менее 40 мм. Защелки фиксируются на внутренних выступах коробки - перед установкой проверьте соответствие размеров 56×56 мм. Для удобства сборки рекомендуется использовать плоскогубцы с мягкими губками, чтобы не повредить матовую поверхность.

Безопасность и стандарты

Рамка 4-постовая универсальная алюминий соответствует европейским нормам безопасности IEC 60670-1 и IEC 60947-1. Отсутствие галогенов в составе снижает риск образования ядовитых паров при перегреве. Класс ударопрочности IK05 гарантирует устойчивость к случайным ударам в помещениях с высокой проходимостью.

Преимущества

• Эстетика: внешний вид имитирует натуральный алюминий, но весит меньше и не требует антикоррозийной обработки
• Удобство монтажа: система защелок позволяет устанавливать рамку без инструментов и сверления
• Долговечность: материал PC+ASA не желтеет под светом и не царапается при регулярной уборке
• Гибкость: возможность установки в двух ориентациях расширяет варианты дизайнерского решения

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, кухня с открытой зоной готовки) - степень защиты IP20 недостаточна
• Не предназначен для наружной установки - не выдерживает осадков, перепадов температур и УФ-возрастания на открытом воздухе
• Не совместим с модулями, имеющими увеличенные габариты (более 18 мм на один модуль)
• Не используется в условиях частых механических воздействий (производственные цеха, спортивные залы) - IK05 не обеспечивает достаточную защиту от серьезных ударов

Примеры использования

• Четыре выключателя света в холле загородного дома
• Комбинированный блок: два УЗО + два розеточных модуля в гостиной
• Управление системой “умный дом” - четыре кнопки управления освещением, шторами, HVAC
• Интерьер отеля с классической отделкой - рамка seamlessly встраивается в деревянные панели или лепнину

Практические советы

• Перед монтажом убедитесь, что штроба имеет точные размеры 56×56 мм - даже небольшое отклонение затруднит фиксацию защелок
• При использовании с модулями других брендов проверьте, чтобы их крепежные отверстия не выходили за границы рамки
• Очищайте поверхность мягкой тканью без абразивов - матовое покрытие легко поцарапать жесткой щеткой
• Если требуется замена одной из рамок в серии - все другие должны быть из той же серии AtlasDesign Antique, чтобы сохранить единый визуальный стиль
• Артикул atn100304 - единственный вариант этой модели в линейке Systeme Electric с таким цветовым решением и количеством постов
