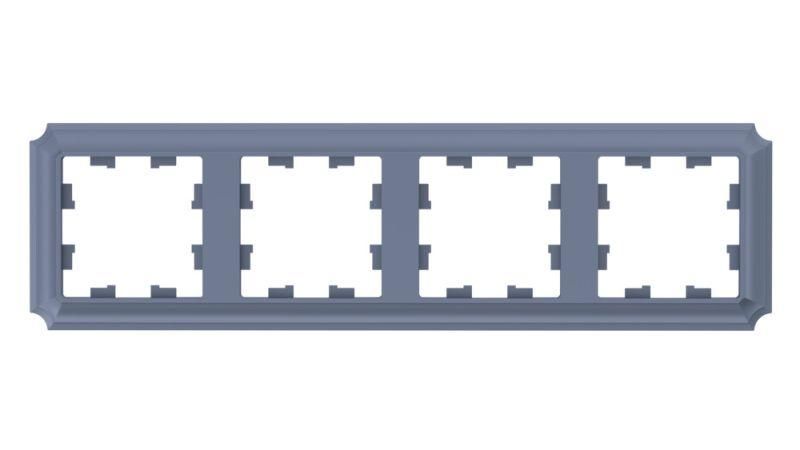

Рамка 4-м AtlasDesign Antique универс. грифель SE ATN100704 APC

Рамка 4-постовая, универсальная, цвет грифель, серия SE от Systeme Electric (артикул atn100704) предназначена для установки коммутационных устройств в скрытых распределительных коробках. Её универсальная конструкция и матовый грифельный цвет позволяют использовать её как в жилых, так и в общественных помещениях с классическим дизайном.

Назначение и область применения

Рамка 4-постовая, универсальная, цвет грифель, серия SE используется для монтажа до 16 модулей стандартного формата - например, выключателей, розеток, терморегуляторов или модулей автоматики. Подходит для скрытой проводки в стенах из бетона, кирпича или гипсокартона. Часто применяется в интерьерах с акцентом на минимализм и классическую эстетику - частные дома, отели, рестораны, офисы.

Технические характеристики

• Количество постов: 4 - позволяет разместить четыре группы устройств рядом
• Количество модулей: 16 - совместима со стандартными модулями шириной 18 мм каждый
• Материал: PC+ASA - прочный пластик, устойчивый к механическим повреждениям и УФ-излучению
• Цвет: серый (грифель) - матовое покрытие без блеска, маскирует следы эксплуатации
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды
• Ударопрочность: IK05 - выдерживает удар энергой 0,5 Дж (например, случайный контакт инструментом)
• Монтажная высота: 56 мм - соответствует стандартной глубине штробы для скрытой установки
• Тип крепления: защелка - фиксируется в корпусе без болтов
• Тип монтажа: скрытый - устанавливается внутрь стеновой ниши
• Расположение: горизонтальное и вертикальное - можно монтировать как в обычную, так и в «портретную» ориентацию
• Покрытие: необработанная поверхность - без лака или антибликового слоя
• Содержание галогенов: не содержит - безопасна при возгорании, соответствует экологическим нормам

Совместимость и монтаж

Рамка 4-постовая, универсальная, цвет грифель, серия SE совместима с любыми модулями стандарта 18 мм, в том числе от Schneider Electric, Legrand, ABB, Siemens. Монтаж выполняется в подготовленную нишу глубиной не менее 56 мм. Крепление происходит через защелки - достаточно вставить рамку в корпус и надавить до щелчка. Для точной установки рекомендуется проверить соответствие внешних габаритов рамки и внутреннего размера коробки. Не требует дополнительных крепежей.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 60669-1 и EN 60947-7-1. Отсутствие галогенов снижает риск образования токсичных газов при перегреве. Ударопрочность IK05 обеспечивает устойчивость к бытовым воздействиям - например, случайным ударам дверью или инструментом во время ремонта.

Преимущества

• Высокая стойкость к царапинам благодаря материалу PC+ASA - сохраняет внешний вид даже после многолетней эксплуатации
• Матовая поверхность не отражает свет и не выглядит дешево - идеальна для дорогих интерьеров
• Поддерживает вертикальную и горизонтальную установку - гибкость компоновки без необходимости менять модель
• Эргономичная форма - легко вставляется и фиксируется, не деформируется при затяжке
• Совместима с продуктами серии AtlasDesign - позволяет собирать единый стиль всей системы управления

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от влаги, поэтому нельзя использовать в ванных, кухнях, на улице
• Не совместим с модулями большей ширины - например, с двойными розетками 36 мм без специальных переходников
• Не рассчитана на нагрузку выше 16 А - требуется согласование с установленными внутри устройствами
• Не подходит для помещений с повышенной запыленностью - отсутствует герметизация

Примеры использования

• Комната в загородном доме: 4 поста - два выключателя освещения, один регулятор теплого пола, одна розетка USB
• Офисный холл: три выключателя зонного освещения + один модуль управления шторами
• Апартаменты в историческом здании: сочетание с деревянными плинтусами и лепниной - рамка atn100704 визуально «сливается» с отделкой

Практические советы

• Перед монтажом проверьте, что внутренняя часть коробки имеет достаточные размеры - рамка должна входить свободно, без давления на защелки
• Если планируете использовать модули с LED-индикацией, учтите, что матовая поверхность не усиливает свечение - лучше выбирать устройства с яркой подсветкой
• При замене старой рамки удалите все остатки раствора или клея с краев ниши - они могут мешать плотному прилеганию
• Для однородного вида используйте всю систему из серии AtlasDesign - аналогичные выключатели и розетки имеют тот же цвет и фактуру
• Не используйте растворители или агрессивные чистящие средства - достаточно протирать мягкой сухой тряпкой
