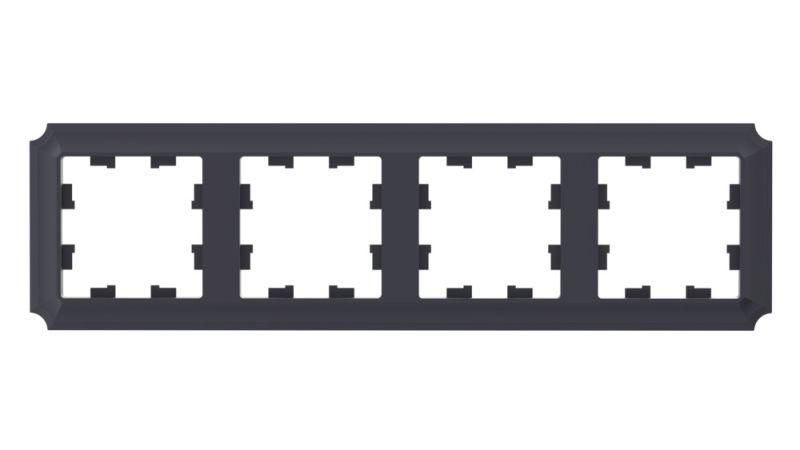

Рамка 4-пост. AtlasDesign Antique универс. карбон SE ATN101004 APC

Рамка 4-постовая, универсальная, карбон, SE - это скрытая рамка для установки четырёх модульных устройств в интерьере с повышенными требованиями к дизайну. Произведённая компанией Systeme Electric (SE), модель atn101004 сочетает функциональность и эстетику, подходя как для жилых помещений, так и для общественных зданий.

Назначение и область применения

Рамка 4-постовая, универсальная, карбон, SE предназначена для маскировки и оформления четырёх стандартных модулей управления - например, выключателей, переключателей или розеток. Подходит для внутренней установки в стены из гипсокартона, бетона или других материалов с подготовленной нишей. Особенно эффективна там, где важна гармония с классическим или минималистичным интерьером - в домах, отелях, офисах и культурных объектах.

Технические характеристики

• Количество постов: 4 - позволяет установить до четырёх отдельных устройств;
• Количество модулей: 4×4 - каждый пост рассчитан на один стандартный модуль шириной 18 мм;
• Материал: PC+ASA - термопластик с устойчивостью к УФ-излучению, механическим повреждениям и потёртостям;
• Цвет: черный матовый - не отражает свет, не требует полировки, сохраняет вид долгие годы;
• Степень защиты IP20 - предохраняет от контакта с пальцами и крупными предметами, но не защищает от воды или пыли;
• Ударопрочность IK05 - выдерживает удар энергией до 0,5 Дж (например, случайный контакт инструментом);
• Высота монтажа: 56 мм - соответствует стандартному размеру подрозетников;
• Тип крепления: защёлка - фиксируется в нише без винтов, обеспечивает быстрый монтаж;
• Монтаж: скрытый - рамка полностью утоплена в стене, видна только лицевая часть;
• Расположение: горизонтальное и вертикальное - можно устанавливать как в обычном, так и в повернутом положении;
• Покрытие: необработанная поверхность - без лака, плёнки или антибликового слоя;
• Не содержит галогенов - безопасна при возгорании, соответствует экологическим нормам.

Совместимость и монтаж

Рамка совместима со всеми стандартными модулями, соответствующими DIN EN 60669 и IEC 60947. Монтаж выполняется в стандартную нишу глубиной не менее 40 мм. Защёлки обеспечивают плотное прилегание к краям подрозетника - перед установкой проверьте, чтобы внутренний диаметр ниши был не меньше 75 мм. Для удобства сборки рекомендуется использовать модули с фланцами шириной до 18 мм. После установки устройства рамка легко фиксируется одним движением - достаточно надавить до щелчка.

Безопасность и стандарты

Изделие соответствует европейским стандартам безопасности для электроустановочных изделий. Отсутствие галогенов снижает риск образования токсичных паров при нагреве. Ударопрочность IK05 гарантирует устойчивость к случайным воздействиям в помещениях с высокой проходимостью. Примечание: IP20 не допускает использование в сырых помещениях - нельзя устанавливать в ванных комнатах, кухнях без защиты или на улице.

Преимущества

• Эстетика: матовый карбоновый цвет имитирует натуральный углеродный композит, хорошо сочетается с деревом, металлом и камнем;
• Долговечность: материал PC+ASA не желтеет под UV-светом и не царапается при ежедневном использовании;
• Легкий монтаж: система защёлок исключает необходимость сверления или дополнительного крепления;
• Гибкость расположения: возможность установки как в горизонтальной, так и в вертикальной ориентации расширяет возможности дизайнерского решения;
• Совместимость с серией AtlasDesign: все рамки этой серии имеют единую систему крепления и стиль исполнения - идеальны для комплексной замены.

Ограничения применения

• Не предназначен для влажных сред - запрещено применение в банях, душевых, на открытых балконах;
• Не подходит для установки в местах с частыми механическими нагрузками выше IK05 - например, в промышленных цехах или спортивных залах;
• Не используется с модулями большего размера - максимальная ширина одного модуля - 18 мм;
• Не имеет защиты от пыли и влаги - не применяется в условиях повышенной запылённости без дополнительных кожухов.

Примеры использования

• Четыре выключателя освещения в холле дома с классическим интерьером;
• Комбинированная группа: два выключателя + две розетки в гостиной;
• Управление светом в номере отеля - три клавишных выключателя и одна розетка для зарядки;
• Аксессуары для системы автоматизации - рамка as a design element в умном доме с контролируемым освещением.

Практические советы

• Перед монтажом проверьте соответствие глубины ниши - минимальная должна быть 40 мм, оптимальная - 45–50 мм;
• При установке нескольких рамок рядом соблюдайте равномерный шаг между ними - лучше всего 10–15 мм;
• Не используйте силовые инструменты при закреплении - защёлки легко ломаются при чрезмерном усилии;
• Если требуется замена старой рамки - новая atn101004 подойдёт вместо любой аналогичной модели серии AtlasDesign;
• Для более точного соответствия стилю - выбирайте модули из той же серии: они имеют тот же цвет и фактуру поверхности.
