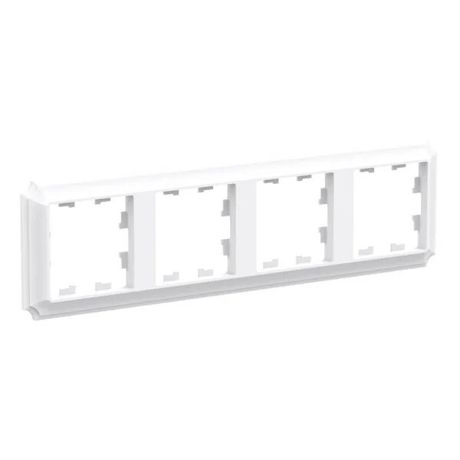

Рамка 4-м AtlasDesign Antique универс. лотос SE ATN101304 APC

Рамка 4-постовая, универсальная, Лотос, SE (артикул atn101304) от Systeme Electric - это скрытая рамка для установки коммутационных устройств в интерьерах с повышенными эстетическими требованиями. Подходит для монтажа в стены из гипсокартона, бетона и других оснований с подготовленной нишей.

Назначение и область применения

Рамка 4-постовая, универсальная, Лотос, SE предназначена для фиксации и декорирования четырёх групп электроустановочных изделий - например, выключателей, розеток, кнопок управления. Используется в жилых помещениях, отелях, ресторанах, офисах и других объектах, где важна гармоничная интеграция техники в дизайн интерьера. Благодаря матовой белой поверхности и классической форме рамка легко сочетается с деревянными, каменными и другими натуральными отделочными материалами.

Технические характеристики

• Количество постов: 4 - позволяет установить до четырёх модульных устройств в один ряд
• Количество модулей: 16 - совместима с устройствами шириной 18 мм (стандартные модули), что даёт возможность разместить, например, четыре однополюсных выключателя + восемь розеток или другие комбинации
• Тип крепления: защёлка - обеспечивает быстрый и надёжный монтаж без винтов
• Тип монтажа: скрытый - устанавливается в стенную нишу, после чего видна только лицевая часть
• Материал: PC+ASA - прочный термопластик, устойчивый к механическим повреждениям и УФ-излучению
• Оrientация монтажа: горизонтальная и вертикальная - можно устанавливать как в обычном, так и в повернутом положении
• Габариты: 56×56×0 мм - компактный формат, требует минимального углубления в стене
• Степень защиты: IP20 - предохраняет от контакта с пальцами и крупными предметами, не защищает от воды
• Ударопрочность: IK05 - выдерживает удар энергией 0,5 Дж (эквивалент 100 г груза, падающего с 5 см)
• Цвет: белый, матовый - снижает блики, маскирует следы эксплуатации
• Состав: без галогенов - безопасен при возгорании, соответствует экологическим нормам

Совместимость и монтаж

Рамка 4-постовая, универсальная, Лотос, SE совместима со всеми стандартными модульными устройствами, соответствующими DIN 43869/EN 60669. Для монтажа требуется подготовленная ниша глубиной не менее 15–20 мм. Крепление осуществляется через защёлки на внутренних выступах рамки - они фиксируются в стеновой коробке. После установки устройства вставляются в посты, затем рамка плотно «западает» в нишу. Монтаж возможен как в вертикальной, так и в горизонтальной ориентации - важно лишь соблюдать равномерное распределение нагрузки на защёлки.

Безопасность и стандарты

Рамка выполнена в соответствии с европейскими стандартами безопасности для электроустановочных изделий. Материал PC+ASA не содержит галогенов, что исключает выделение токсичных газов при перегреве. Степень защиты IP20 гарантирует защиту от случайного прикосновения к токоведущим частям. Ударопрочность IK05 соответствует требованиям для помещений с умеренной нагрузкой - подходит для домашнего и коммерческого использования, но не рекомендована для промышленных зон с риском серьёзных ударов.

Преимущества

• Эстетика: матовый белый цвет и минималистичный профиль делают рамку незаметной, но стильной деталью интерьера
• Универсальность: поддерживает любую комбинацию из 16 модулей - удобно для сложных систем управления
• Прочность: материал PC+ASA устойчив к царапинам и выцветанию даже при длительном воздействии света
• Лёгкий монтаж: система защёлок исключает необходимость в инструменте и дополнительных крепёжах
• Экологичность: отсутствие галогенов снижает опасность при пожаре и упрощает утилизацию

Ограничения применения

• Не предназначена для влажных помещений - IP20 не обеспечивает защиту от влаги; нельзя использовать в ванных, банях, на улице
• Не подходит для мест с высоким риском механических повреждений - IK05 недостаточно для производственных участков, мастерских, спортивных залов
• Требует точной подготовки ниши - неровности или слишком малая глубина могут вызвать деформацию или плохую фиксацию
• Не совместима с устройствами, выходящими за стандартные размеры модулей (например, некоторые большие реле или контроллеры)

Примеры использования

• Четыре выключателя освещения в спальне - два на потолочные светильники, один на ночник, один на бра
• Две розетки + два USB-адаптера + два выключателя в гостиной - всё в одной рамке, без лишних отверстий
• Управление освещением в холле отеля: три выключателя и одна клавиша «все свет»
• Интеграция в панель управления в кабинете: розетки, выключатели и кнопки управления шторами

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть больше 15 мм, чтобы рамка полностью вошла и не выпирала
• При использовании в гипсокартоне используйте специальные пластиковые коробки с усиленными креплениями - обычная коробка может не выдержать давления защёлок
• Не затягивайте устройство в рамку слишком сильно - это может повредить защёлки или треснуть корпус
• Если планируете замену устройств в будущем - выбирайте модули с тем же шагом (18 мм), чтобы сохранить целостность расположения
• Рамка 4-постовая, универсальная, Лотос, SE лучше всего работает в паре с аналогичными по стилю устройствами из серии AtlasDesign - это создаёт единый визуальный язык
