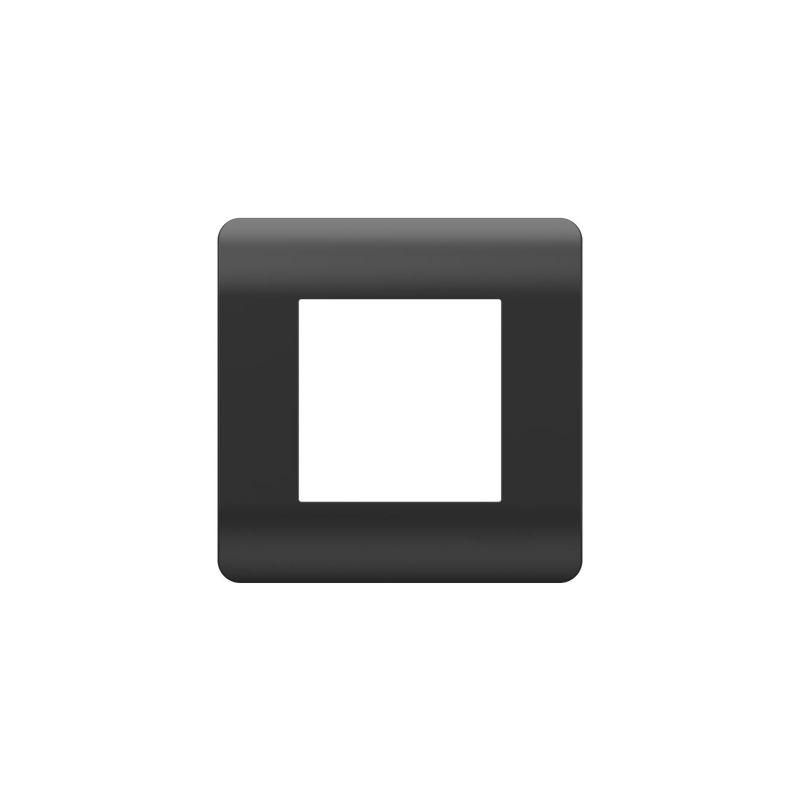

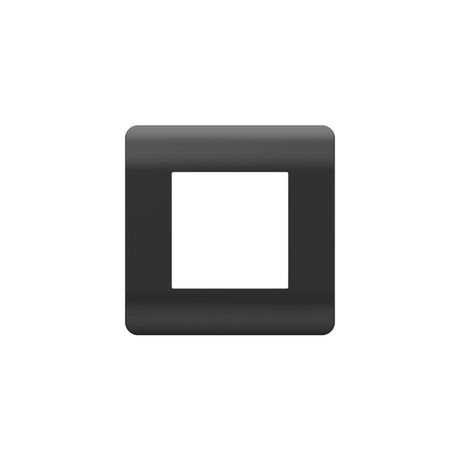

Рамка 1-ая, черный(NEW3-E) | 431495 CHINT

Рамка 1-модульная NEW3-E, черный - компонент для установки однорядных модулей автоматических выключателей, УЗО и других устройств в распределительных щитах. Произведена компанией CHINT, артикул 431495, предназначена для использования в системах управления электрооборудованием жилых и промышленных объектов.

Назначение и область применения

Рамка 1-модульная NEW3-E, черный служит для фиксации и защиты одного модульного устройства внутри DIN-рейки в электрическом щите. Подходит для установки автоматических выключателей, УЗО, реле напряжения, счетчиков и аналогичных приборов шириной 18 мм. Применяется в бытовых, коммерческих и легкопромышленных распределительных щитах.

Технические характеристики

• Формат: 1 модуль (18 мм ширина)
• Цвет: черный
• Материал: самозатухающий термопластик (V-0 по UL 94)
• Установка: на стандартную DIN-рейку 35 мм
• Габариты: соответствуют требованиям IEC 60947-7-1

Совместимость и монтаж

Рамка NEW3-E совместима со всеми модульными устройствами, соответствующими стандарту EN 60947-7-1. Монтаж осуществляется путем защелкивания на DIN-рейку - зажимы расположены снизу рамки и обеспечивают надежное удержание без дополнительных креплений. Для установки устройства внутрь рамки требуется предварительно закрепить его на рейке, затем вставить рамку сверху до характерного щелчка.

Безопасность и стандарты

Изготовлена из материала класса горючести V-0, что обеспечивает самоугасание при контакте с источником пламени. Соответствует международным нормам IEC 60947-7-1 для комплектующих распределительных устройств. Не содержит свинца и других запрещенных токсичных веществ согласно RoHS.

Преимущества

• Черный цвет снижает бликование света в условиях слабой освещенности щита
• Жесткая конструкция предотвращает деформацию при механическом воздействии
• Легкий доступ к устройству после установки - не требует демонтажа всей группы
• Стандартные габариты позволяют использовать с любыми серийными модулями CHINT и сторонних производителей

Ограничения применения

• Не предназначен для установки вне щита - не имеет собственной степени защиты IP
• Не используется для многомодульных сборок - каждая рамка рассчитана только на один модуль
• Не рекомендуется применять в средах с постоянной вибрацией выше 1g без дополнительного крепления

Примеры использования

• Установка одиночного автомата на входе в квартиру
• Монтаж УЗО для защиты розеточной группы в офисе
• Фиксация реле контроля напряжения в щите насосной станции
• Добавление нового модуля в существующую группу без замены всей рамки

Практические советы

• Перед монтажом проверьте, чтобы DIN-рейка была плотно закреплена - слабый крепеж вызывает люфт рамки
• При использовании нескольких рамок рядом оставляйте минимальный зазор 2–3 мм для лучшего теплоотвода
• Артикул 431495 можно сочетать с другими элементами серии NEW3-E - все компоненты имеют единый дизайн и крепеж
• Не используйте силовые инструменты для защелкивания - достаточно пальцевой нагрузки
