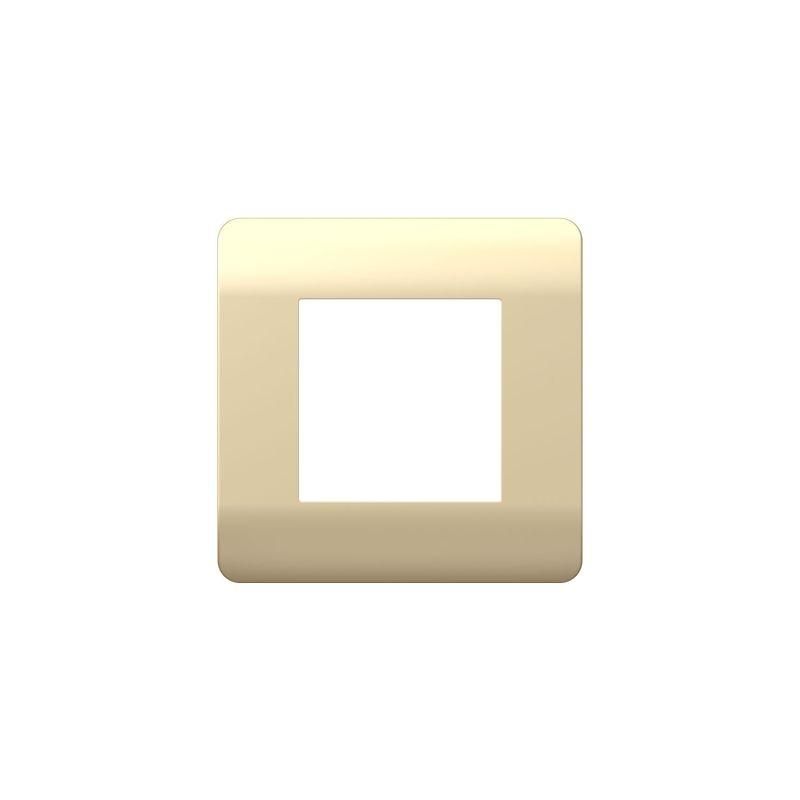

Рамка 1-ая, шампань(NEW3-E) | 431432 CHINT

Рамка 1-модульная шампань NEW3-E от CHINT предназначена для установки одиночных модулей управления - выключателей, розеток, терморегуляторов - в распределительных коробках и панелях. Артикул 431432 соответствует серии NEW3-E, которая обеспечивает совместимость с другими элементами этой линейки.

Назначение и область применения

Рамка 1-модульная шампань NEW3-E используется для декоративного и функционального оформления одного модульного устройства в электрощите или на стене. Подходит для внутренней установки в помещениях с нормальной влажностью. Применяется в жилых домах, офисах, административных зданиях и на объектах с малой нагрузкой - например, для выключателей света, розеток или автоматических выключателей.

Технические характеристики

• Формат: 1 модуль (стандартный размер под DIN-рейку)
• Цвет: шампань (мягкий бежевый оттенок)
• Материал: самозатухающий пластик (V-0 по UL94)
• Тип установки: встраиваемая
• Габариты: соответствуют стандартным габаритам модулей серии NEW3-E

Совместимость и монтаж

Рамка NEW3-E совместима со всеми устройствами серии CHINT NEW3-E: выключателями, розетками, УЗО, автоматическими выключателями. Монтируется в стандартную монтажную коробку глубиной не менее 50 мм. Крепление осуществляется за счет фиксирующих ушек, которые входят в пазы корпуса коробки. Перед установкой проверьте соответствие посадочного отверстия рамки размеру монтажной коробки - не допускаются перекосы или избыточное давление на материал.

Безопасность и стандарты

Изготовлена из материала с классом горючести V-0 по UL94 - самозатухающая при контакте с источником пламени. Соответствует требованиям безопасности для электроустановок внутри помещений. Не предназначен для наружной установки или мест с высокой запыленностью и влажностью.

Преимущества

• Унифицированная форма - легко заменить или дополнить другим модулем той же серии
• Мягкая цветовая гамма (шампань) хорошо сочетается с современным интерьером
• Пластик не деформируется при температуре до +40C, сохраняет форму после многократной сборки/разборки
• Не требует специальных инструментов для монтажа

Ограничения применения

• Не применяется в условиях повышенной влажности (ванна, баня, подвалы без вентиляции)
• Не подходит для установки вне помещений - не имеет защиты IP
• Не рассчитана на механические удары или нагрузки выше стандартных (например, в промышленных цехах с вибрациями)
• Не совместима с модулями других серий (например, NEW2 или ECO)

Примеры использования

• Установка одноклавишного выключателя в спальне
• Монтаж розетки с защитными шторками в детской комнате
• Формирование группы УЗО в щитовой квартиры
• Обновление внешнего вида старой проводки без замены всей системы

Практические советы

• Перед монтажом убедитесь, что монтажная коробка имеет правильную глубину - недостаточная глубина вызывает выпирание рамки
• Не используйте силу при закручивании крепежа - пластик хрупок при перегрузке
• Если требуется несколько модулей - выбирайте все компоненты из одной серии NEW3-E для единообразия и надежного соединения
• Артикул 431432 - это именно рамка; сами устройства (выключатель, розетка) необходимо заказывать отдельно
