Рамка 4-ая, универсальная, черный(NEW3-E) | 431498 CHINT

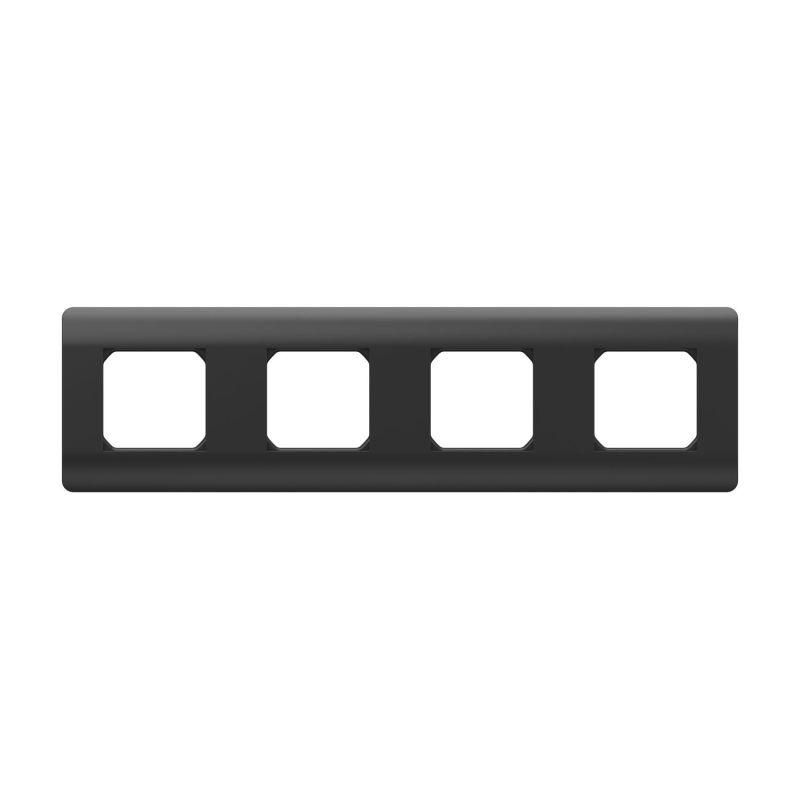

Рамка 4-местная универсальная черная NEW3-E от CHINT предназначена для установки четырёх модульных устройств в скрытую электромонтажную коробку. Подходит для бытовых и промышленных распределительных щитов, где требуется компактное и эстетичное решение. Артикул 431498 - часть серии NEW3-E, созданной для надёжного и удобного монтажа.

Назначение и область применения

Рамка 4-местная универсальная черная NEW3-E используется для фиксации автоматических выключателей, УЗО, реле, контакторов и других модульных устройств в электрощитах. Применяется там, где важна чёткая организация проводки и скрытый монтаж - например, в жилых домах, офисах, на производстве. Черный цвет обеспечивает нейтральный внешний вид, хорошо сочетающийся с большинством интерьеров.

Технические характеристики

• Количество мест: 4 - позволяет установить четыре модуля шириной 17,5 мм каждый (стандарт DIN 35 мм)
• Материал: пластик - устойчив к механическим воздействиям, не проводит ток
• Степень защиты IP20 - защищает от доступа пальцев и крупных предметов, но не от воды и пыли; подходит только для внутренней установки
• Цвет: чёрный - маскирует следы эксплуатации, снижает бликование
• Расположение при монтаже: горизонтальное и вертикальное - гибкое крепление в любую сторону
• Поддерживает скрытый монтаж - устанавливается в стеновые коробки, не выступает за уровень поверхности

Совместимость и монтаж

Рамка совместима со всеми стандартными модульными устройствами, соответствующими норме IEC/EN 60947-2. Монтируется в стандартные металлические или пластиковые коробки глубиной от 40 мм. Крепится с помощью двух зажимных лапок, которые фиксируются в отверстиях коробки. Для сборки не требуются дополнительные инструменты - достаточно рук. После установки модулей рамка закрывается декоративной крышкой (не входит в комплект).

Безопасность и стандарты

Изготовлена из самозагасающего пластика, соответствует требованиям UL 94 V-2. Соответствует международным стандартам безопасности для электрооборудования. IP20 гарантирует безопасность при работе в сухих помещениях, но не допускает использование во влажных зонах (ванная, кухня, улица).

Преимущества

• Универсальность - один тип рамки подходит для любого расположения модулей
• Эргономичный дизайн - легко вставляется и фиксируется даже в плотных коробках
• Не деформируется при температуре до +60C
• Легко чистится - матовая поверхность не царапается при протирании
• Совместима с другими элементами серии NEW3-E - можно собирать целые системы

Ограничения применения

• Не подходит для открытого монтажа - только в скрытые коробки
• IP20 исключает применение в условиях повышенной влажности, запылённости или на улице
• Не рассчитана на нагрузку выше 10 А через корпус - все токи проходят через установленные устройства
• Не совместима с модулями шириной более 17,5 мм (например, двойные УЗО) без перестановки

Примеры использования

• Щиток в квартире: 2 автомата, 1 УЗО, 1 реле времени
• Производственный шкаф: 3 контактора и 1 термореле
• Аварийный освещение: 1 автомат, 1 реле контроля сети, 2 предохранителя

Практические советы

• Перед монтажом проверьте глубину коробки - минимум 40 мм для свободного крепления рамки
• При использовании в многомодульных системах учитывайте тепловыделение - не перегружайте соседние модули
• Для лучшей герметизации используйте уплотнители вокруг входов кабелей - рамка сама не обеспечивает герметичность
• При замене старой рамки - снимите питание, открутите крепления и аккуратно вытащите её, чтобы не повредить провода
• Arтикул 431498 - оптимальный выбор, если вам нужна чёрная рамка с возможностью вертикальной установки
