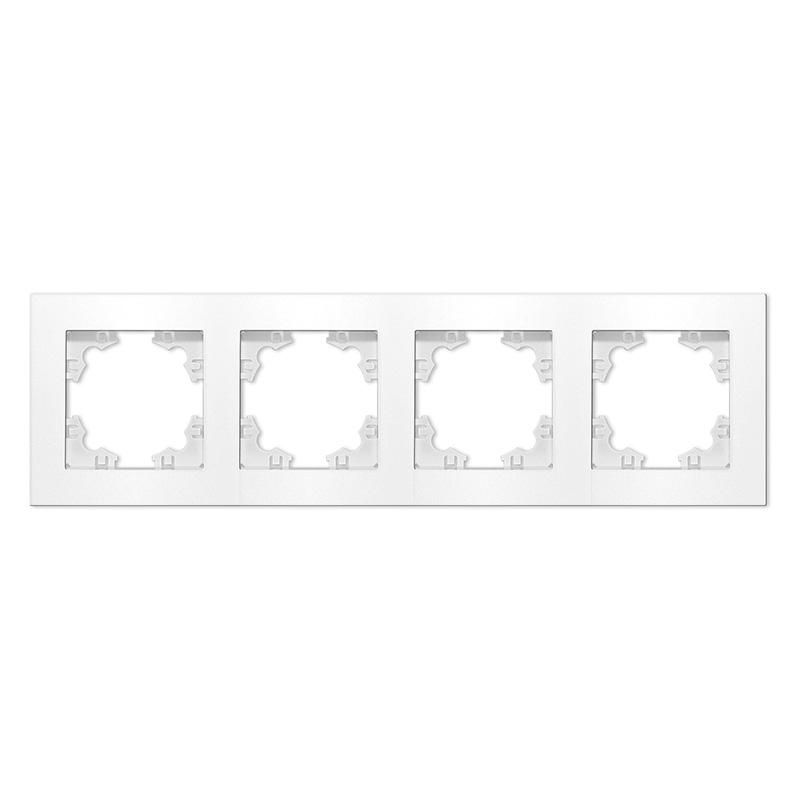

Рамка четырехместная горизонтальная серия Афина белая (еврослот) - A0046 Союз

Рамка четырехместная горизонтальная универсальная белая (еврослот) от бренда Universal (артикул a0046) - это базовый элемент для сборки многофункциональной электроустановочной группы в интерьере. Простая, надёжная и совместимая со всеми модулями серии «Афина», она обеспечивает эстетичный и безопасный монтаж до четырёх устройств в одной плоскости.

Назначение и область применения

Рамка четырехместная горизонтальная универсальная белая (евросlot) предназначена для установки внутри стен в местах, где требуется размещение нескольких электротехнических модулей: выключателей, розеток, диммеров, телекоммуникационных разъёмов или USB-портов. Подходит для жилых помещений, офисов, общественных зданий. Используется исключительно в составе серии «Афина» - другие рамки не совместимы по форме и креплениям.

Технические характеристики

• Количество постов: 4 - позволяет установить четыре модуля в одну рамку
• Расположение: горизонтальное - оптимально для стандартных групп из двух-трёх устройств в ряд
• Материал: АБС-пластик - прочный, ударопрочный, не поддерживающий горение
• Покрытие: глянцевое - легко моется, не царапается при уборке
• Цвет: белый - сочетается с любыми отделочными материалами
• Степень защиты IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли; подходит только для сухих внутренних помещений
• Диапазон рабочих температур: от +1C до +35C - не рекомендуется для неотапливаемых помещений, чердаков, наружной установки
• Максимальное сечение кабеля: 1,0–2,5 мм2 - соответствует стандартному сечению проводов для освещения и бытовых розеток
• Монтаж: встроенный - устанавливается в подрозетник глубиной не менее 40 мм

Совместимость и монтаж

Рамка четырехместная горизонтальная универсальная белая (еврослот) совместима **только** с модулями серии «Афина». Модули других серий - даже от Universal - не фиксируются должным образом. Для монтажа используется стандартный подрозетник диаметром 68–70 мм. Установка выполняется после прокладки кабелей и закрепления модулей. Рамка крепится на распорные лапки, входящие в комплект каждого модуля. Не требует дополнительных крепёжных элементов.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 (безопасность низковольтного оборудования) и ТР ТС 037/2016 (ограничение вредных веществ). Сертифицирована для использования в помещениях с постоянным пребыванием людей. Несмотря на высокую степень механической прочности, не предназначен для эксплуатации во влажных средах (ванна, баня, улица).

Преимущества

• Лаконичный дизайн - минималистичные линии подходят под классический, сканди, современный стиль
• Высокая точность изготовления - все модули встают плотно, без щелей
• Глянцевое покрытие - не желтеет со временем, сохраняет внешний вид
• Универсальность - можно собирать любые комбинации: два выключателя + две розетки, один диммер + три розетки и т.д.

Ограничения применения

• Не подходит для влажных помещений - IP20 не защищает от брызг и пара
• Запрещено использовать при температуре ниже +1C - пластик становится хрупким
• Не совместима с модулями других серий - даже если они кажутся похожими
• Не рассчитана на нагрузку выше 16 А - максимальная мощность зависит от установленных модулей, а не самой рамки

Примеры использования

Рамка четырехместная горизонтальная универсальная белая (еврослот) применяется в типовых проектах:

• В спальне - два выключателя (основной и ночник) + одна розетка + USB-порт
• На кухне - выключатель света + розетка для плиты + розетка для кофе-машины + розетка USB
• В коридоре - проходной выключатель + обычный выключатель + розетка + телефонная розетка

Практические советы

• Перед монтажом проверьте глубину подрозетника - он должен быть не меньше 40 мм, иначе рамка не будет заподлицо
• Не используйте силу при установке модулей - если что-то не вставляется, проверьте правильность ориентации
• При замене старой рамки удалите весь старый герметик и пыль - грязь снижает адгезию и вызывает трещины
• Выбирайте модули сразу - рамка «Афина» не меняется после монтажа, её нельзя частично заменить
• Для больших групп лучше использовать несколько рамок вместо одной - так легче обслуживать и менять устройства
