РАМКА ДВЕРИ SYSTEMEPACT ACB1 СТАЦИОНАРНЫЙ | SPA-DF16F SE APC

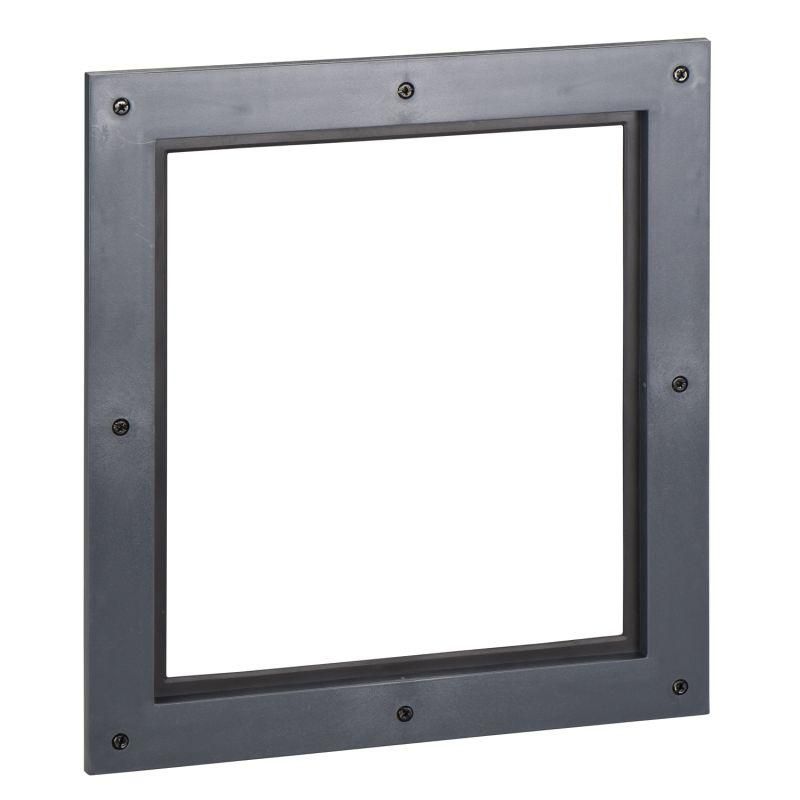

Рамка двери SYSTEMEPACT ACB1 стационарная SE - элемент монтажного комплекта, предназначенный для установки на дверях распределительных щитов. Она повышает степень защиты выключателей серии SystemePact ACB1 до IP40 при закрытой двери и совместима с артикулом spa-df16f от бренда Systeme Electric.

Назначение и область применения

Рамка двери SYSTEMEPACT ACB1 стационарная SE используется для герметизации проема в двери электрического шкафа при установке стационарных выключателей системы SystemePact ACB1. Её основная задача - обеспечить требуемый уровень защиты (IP40) от доступа твердых предметов размером более 1 мм и предотвратить попадание пыли внутрь щита. Применяется в промышленных щитах, где требуется надежная изоляция управляющих устройств, например, на станках, конвейерах, системах автоматизации.

Технические характеристики

• Тип изделия: Монтажный комплект
• Способ монтажа: Винтовое крепление
• Степень защиты при установленной рамке: IP40
• Совместима с: Выключателями серии SystemePact ACB1
• Производитель: Systeme Electric (SE)
• Артикул: spa-df16f

Совместимость и монтаж

Рамка SYSTEMEPACT ACB1 стационарная SE устанавливается исключительно в двери щитов, оснащённых выключателями SystemePact ACB1. Для монтажа необходимо вырезать в двери отверстие по габаритам рамки - точные размеры указаны в технической документации производителя. Крепление осуществляется с помощью винтов через фланец рамки. Убедитесь, что толщина материала двери соответствует требованиям к глубине зажима винтов - слишком тонкая или слишком толстая дверь может затруднить плотную посадку.

Безопасность и стандарты

При правильной установке рамка обеспечивает соответствие степени защиты IP40 согласно IEC 60529. Это гарантирует защиту от контакта с опасными частями внутри щита и от проникновения твердых посторонних предметов диаметром более 1 мм. Соответствует нормам безопасности для электроустановок в промышленной среде.

Преимущества

• Увеличивает степень защиты выключателя до IP40 без замены самого устройства
• Изготовлена из прочного пластика, устойчивого к механическим воздействиям
• Легко заменяется при необходимости ремонта или модернизации щита
• Не требует специальных инструментов для установки - достаточно отвертки

Ограничения применения

• Подходит только для выключателей серии SystemePact ACB1 - несовместима с другими сериями или брендами
• Не обеспечивает защиту от воды - IP40 не защищает от брызг или влаги, для этого нужны другие решения (например, IP54/IP65)
• Не применяется в условиях постоянного контакта с химически активными веществами или высоких температур выше +50 C
• Требует точного вырезания отверстия в двери - некорректный размер приведёт к плохому прилеганию

Примеры использования

• Щит управления насосной станцией с выключателем SystemePact ACB1
• Автоматизированный участок цеха с пультом управления на двери шкафа
• Электрошкаф на производстве пищевых продуктов, где важна защита от пыли и мелкого мусора

Практические советы

• Перед монтажом проверьте, что вырез в двери точно соответствует контурам рамки - используйте шаблон от производителя, если он есть
• Закручивайте винты равномерно, чтобы рамка не перекашивалась - это важно для сохранения герметичности
• Если дверь сделана из тонкого металла, рассмотрите использование шайб для лучшего распределения нагрузки
• Рамку можно заказывать отдельно - она не обязательна при первоначальной сборке, но рекомендована для всех открытых щитов
• При обслуживании оборудования всегда проверяйте состояние уплотнений рамки - трещины или деформация снижают эффективность защиты
