Универсальная рамка. 6 модулей | F00015 DKC ДКС

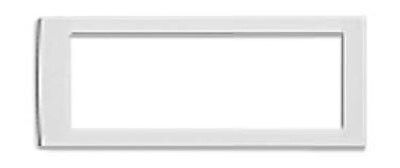

Рамка универсальная 6 модулей белая от DKC (арт. f00015) - элемент крепления для установки устройств серии Viva в кабель-каналы и корпуса типа In-liner Front, Aero и BUS. Предназначена для скрытого монтажа, обеспечивает аккуратный внешний вид и надёжную фиксацию шести модулей 45×45 мм.

Назначение и область применения

Рамка универсальная 6 модулей белая используется для монтажа электроустановочных изделий (ЭУИ) серии Viva и аналогичных модулей размером 45×45 мм. Подходит для установки в:

• пластиковые короба серии In-liner Front;
• алюминиевые короба и колонны Aero;
• лючки и напольные башенки BUS.

Функционально заменяет традиционные распределительные коробки, позволяя организовать компактную и эстетичную систему управления в помещениях с открытой проводкой.

Технические характеристики

• Количество отсеков: 6 (для трёх 2-модульных каркасов);
• Габариты: 161×46×46 мм;
• Ширина крышки: 63 мм;
• Материал: АБС-пластик - прочный, ударостойкий, не выгорает на свету;
• Покрытие: глянцевое лакированное - легко моется, не царапается;
• Степень защиты IP40: защищает от твердых частиц крупнее 1 мм, не предохраняет от воды;
• Ориентация монтажа: горизонтальная и вертикальная - можно устанавливать как в стену, так и в вертикальные колонны;
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и влажности до 98%;
• Содержание галогенов: нет - соответствует экологическим требованиям;
• Тип крепления: безвинтовое зажимное - быстрая установка без инструментов.

Совместимость и монтаж

Рамка универсальная 6 модулей белая монтируется поверх трёх 2-модульных каркасов: F0000M, F0000MB, F0000A или F0000L. Каждый из этих каркасов принимает один модуль 45×45 мм, поэтому три таких каркаса дают шесть мест для установки устройств.

Способ монтажа - скрытый: рамка плотно фиксируется в проём кабель-канала за счёт зажимных лапок. Для сборки достаточно вставить рамку в направляющие и слегка надавить - она щёлкает на месте. Инструменты не требуются.

Не совместима с каркасами других форматов (например, 1-модульными или 3-модульными). Перед монтажом проверьте соответствие размеров каркаса и проёма канала.

Безопасность и стандарты

Рамка выполнена из самозатухающего АБС-пластика, соответствует нормам пожарной безопасности. Степень защиты IP40 гарантирует безопасность от попадания инструментов и крупных частиц внутрь, что важно при обслуживании в условиях производства или общественных помещений. Материал не содержит галогенов - при возгорании не выделяет токсичных паров.

Преимущества

• Универсальность - подходит для нескольких типов кабель-каналов (пластиковых, алюминиевых, напольных);
• Быстрый монтаж - безвинтовая система экономит время при установке;
• Эстетика - глянцевая белая поверхность гармонирует с современным интерьером;
• Прочность - АБС-пластик выдерживает механические нагрузки и перепады температур;
• Легкое обслуживание - поверхность легко протирается, не собирает пыль.

Ограничения применения

• Не предназначена для установки в сырых помещениях - IP40 не защищает от влаги;
• Подходит только для модулей 45×45 мм - не работает с другими форматами (например, 17,5 мм или 22,5 мм);
• Требует точного соответствия размеров каркаса: нельзя использовать вместо 4-модульной или 2-модульной рамки;
• Не рекомендуется для наружного монтажа - даже при UHL4 не рассчитана на воздействие осадков и прямого солнца.

Примеры использования

• Управление освещением и розетками в офисном здании с открытыми кабель-каналами;
• Комплектация автоматических панелей на производстве с использованием колонн Aero;
• Обустройство распределительных узлов в торговых центрах с напольными башенками BUS;
• Монтаж кнопок аварийной остановки и индикаторов в цехах с высокими требованиями к чистоте и эстетике.

Практические советы

• Перед монтажом убедитесь, что каркасы F0000M/F0000MB/F0000A/F0000L установлены точно по уровню - иначе рамка будет перекошена;
• При работе с алюминиевыми коробами Aero проверьте ширину проёма: он должен быть не менее 63 мм;
• Не используйте силу при установке - если рамка не встаёт, проверьте наличие препятствий внутри канала;
• Для удобства обслуживания располагайте рамку так, чтобы клавиши и индикаторы были доступны без лишнего наклона;
• При необходимости замены модуля - просто снимите рамку, вытащите нужный блок, установите новый и снова зафиксируйте рамку.
