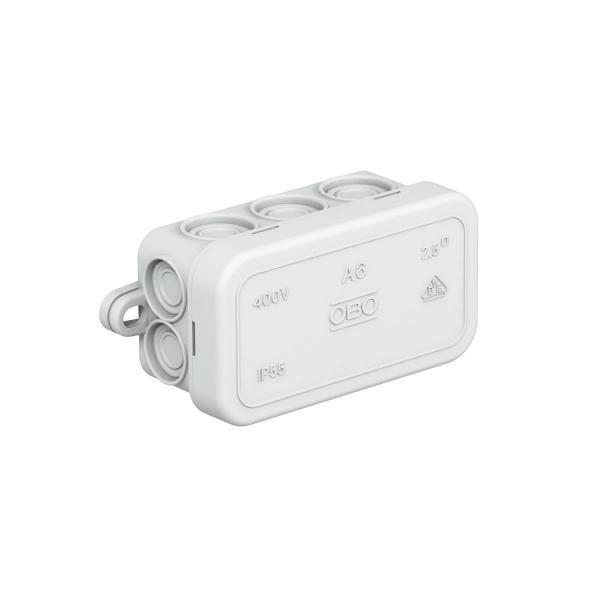

Коробка распределительная 80х43х36мм IP55 A6 10 кабельн. вводов OBO 2000001 Bettermann

Коробка распределительная 80x43x36 мм IP55 A6 от OBO BETTERMANN - компактный корпус для организации внутренней проводки в условиях повышенной запылённости и влажности. Артикул A6 обеспечивает надёжную фиксацию до десяти кабелей с сечением до 2,5 мм2, подходит для монтажа на стене или потолке.

Назначение и область применения

Коробка распределительная 80x43x36 мм IP55 A6 предназначена для сборки и распределения электрических соединений внутри помещений или в защищённых зонах на улице. Подходит для установки в системах управления, автоматизации, освещения, промышленном оборудовании. Применяется там, где требуется защита от пыли и струй воды - например, на заводах, в цехах, на транспорте, в жилых домах при монтаже групповых щитков.

Технические характеристики

• Габариты: 80 × 43 × 36 мм (наружные), 69 × 32 × 30 мм (внутренние)
• Степень защиты: IP55 - защита от пыли (не полностью герметична, но пыль не попадает в достаточных количествах для нарушения работы) и от водяных струй с любого направления
• Номинальное напряжение: 690 В
• Номинальное напряжение изоляции (Ui): 690 В
• Максимальное сечение проводника: 2,5 мм2
• Количество вводов: 10 (6 вводов для кабелей Ø 5–14 мм, 4 ввода для кабелей Ø 5–9 мм)
• Материал: полиэтилен - устойчив к химическим воздействиям, не подвержен коррозии
• Температурный диапазон: от 0 C до +70 C
• Цвет: серый (RAL 7035)
• Крышка: непрозрачная, защелкивается без инструментов
• Способ монтажа: настенно-потолочное крепление с помощью крепёжных отверстий
• Содержание галогенов: да - материал содержит хлор, что влияет на выделение дыма при горении

Совместимость и монтаж

Коробка распределительная 80x43x36 мм IP55 A6 совместима с кабелями и шнурами диаметром от 5 до 14 мм. Предварительно намеченные отверстия позволяют легко просверливать или пробивать каналы под кабели - не требует доработки. Крышка фиксируется защёлками, доступ к внутреннему пространству открыт без инструментов. Для монтажа используйте саморезы или дюбели через предустановленные отверстия в боковых стенках. Учитывайте, что внутренний объём ограничен - не более 66 см³, поэтому не рекомендуется перегружать коробку большим числом ответвлений или крупными коммутационными элементами.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р МЭК 60670-1 и ГОСТ Р МЭК 60670-2-3
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесена в Реестр промышленной продукции РФ (№ 1367/26/2023)
• Подтверждено соответствие требованиям безопасности для электроустановок до 1000 В

Преимущества

• Высокая степень защиты IP55 позволяет использовать в средах с высокой запылённостью и возможным контактом с водой
• Удобная защёлкивающаяся крышка снижает время обслуживания и замены оборудования
• Полиэтиленовый корпус устойчив к механическим повреждениям и агрессивным средам
• Чёткая разбивка вводов: 6 больших и 4 малых - оптимизирует прокладку кабелей разного диаметра
• Серый цвет (RAL 7035) соответствует промышленному дизайну и маскирует загрязнения

Ограничения применения

• Не предназначен для установки в местах постоянного погружения в воду или под давлением струй
• Максимальное сечение проводника - 2,5 мм2; нельзя использовать для силовых линий выше этого значения
• Содержание галогенов делает её менее подходящей для закрытых помещений с высокими требованиями к пожарной безопасности (например, метро, медицинские учреждения)
• Не рассчитана на установку автоматических выключателей, УЗО или других устройств - только для распределения и соединения кабелей
• Температурный диапазон ограничен сверху +70 C - не используется рядом с нагревательными элементами

Примеры использования

• Распределительная коробка в системе освещения офисного помещения
• Объединение сигналов от датчиков на конвейере
• Сборка точек подключения для бытовых розеток в ванной комнате
• Монтаж вентиляционных систем с контроллерами
• Распределение питания в промышленных щитах с ограниченным пространством

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели диаметр в допустимых пределах - 5–14 мм для основных вводов, 5–9 мм для второстепенных
• При необходимости увеличить количество вводов - используйте специальные заглушки или переходники, но не превышайте общую нагрузку на корпус
• При использовании в холодных условиях (ближе к 0 C) избегайте ударных нагрузок - полиэтилен становится хрупче
• Для массового монтажа: один прорезной инструмент рассчитан на 10 коробок - удобно при установке нескольких единиц одновременно
• Не применяйте коробку в качестве основного распределительного щита - она не имеет места для монтажа аппаратов защиты
