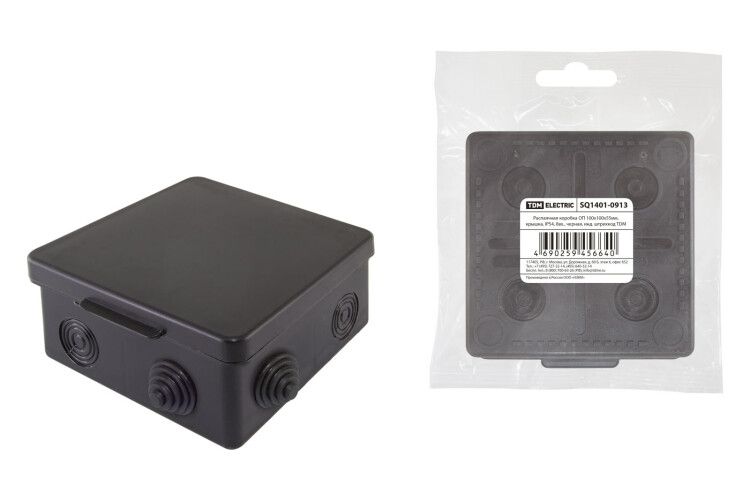

Коробка распределительная о/п 100х100х55мм, крышка, IP54, 8вх., черная, инд. штрихкод | SQ1401-0913 TDM

Распаячная коробка TDM ELECTRIC sq1401-0913 - компактный пластиковый корпус с восемью входами и степенью защиты IP54, предназначенный для безопасного соединения и распределения проводов внутри помещений и на улице. Коробка обеспечивает надежную изоляцию и удобный доступ к точкам подключения, что делает её универсальным решением для монтажа в жилых, коммерческих и инфраструктурных объектах.

Назначение и область применения

Распаячная коробка TDM ELECTRIC sq1401-0913 используется для организации точек ответвления и соединения электрических проводов. Подходит для установки в местах, где требуется защита от пыли и брызг воды - например, возле розеток, выключателей, светильников или оборудования с внешними кабелями.

• Коммерческая недвижимость: гостиницы, офисы, торговые центры
• Жилые здания: частные дома, квартиры, дачи
• Общественные учреждения: больницы, школы, детские сады
• На открытом воздухе: под навесами, на фасадах, в подъездах

Технические характеристики

• Габариты: 100×100×55 мм - компактный размер для ограниченного пространства
• Степень защиты: IP54 - защищена от пыли (не полностью герметична, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды с любого направления
• Количество вводов: 8 - позволяет подключить до восьми кабелей через ступенчатые сальники
• Тип ввода: ступенчатый мембранный сальник - обеспечивает плотное прилегание к кабелям различного диаметра без дополнительной фиксации
• Материал корпуса: прочный термопластик - устойчив к механическим нагрузкам и химическим воздействиям
• Цвет: черный - маскирует загрязнения, подходит для интерьеров и экстерьеров
• Рабочая температура: от -25C до +40C - работает в холодных и теплых условиях, но не в экстремальных перегревах
• Номинальное напряжение изоляции: 230 В - рассчитана на бытовую и легкую промышленную сеть 220–240 В
• Степень защиты NEMA 3: соответствует требованиям США для наружного монтажа - защита от дождя, снега и образования льда
• Тип крышки: непрозрачная, монтажная - закрывается защелками, не требует инструментов для вскрытия
• Способ монтажа: настенно-потолочное крепление - крепится саморезами или дюбелями к стене/потолку
• Литьевой корпус: да - однородная структура без швов, повышает долговечность

Совместимость и монтаж

Коробка совместима с кабелями, имеющими наружный диаметр, подходящий под ступенчатые сальники - обычно от 5 до 12 мм. Для более тонких или толстых кабелей возможны щели, снижающие защиту IP54.

Монтаж выполняется в два этапа:

1. Закрепите корпус на стене или потолке с помощью двух саморезов (в комплект не входят)
2. Проденьте кабели через сальники, затяните их рукой до плотного прилегания - не используйте инструменты, чтобы не повредить мембрану
3. Закройте крышку до характерного щелчка - проверьте, что она плотно зафиксирована

Перед монтажом убедитесь, что внутреннее пространство достаточно для всех соединений - не перегружайте коробку большим числом скруток или клеммников.

Безопасность и стандарты

• Соответствует степени защиты IP54 и NEMA 3 - гарантирует безопасность в условиях повышенной влажности и пыли
• Напряжение изоляции 230 В соответствует нормам для сетей 220–240 В
• Материал не поддерживает горение - не является источником распространения пламени
• Не содержит свинца и других запрещённых веществ согласно RoHS

Преимущества

• Компактный размер - легко устанавливается даже в тесных нишах
• Автоматическая фиксация крышки - не нужны болты, открывается одной рукой
• Ступенчатые сальники - адаптивны к разному диаметру кабелей, исключают необходимость дополнительных переходников
• Высокая устойчивость к атмосферным воздействиям - можно использовать вне помещений
• Чёрный цвет - не выгорает на солнце, не заметен на фоне большинства поверхностей

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не заменяет герметичную коробку IP67
• Не рекомендуется для установки в местах с постоянными струями воды (например, под душем или рядом с мойками)
• Рабочая температура выше +40C может вызвать деформацию пластика - избегайте установки рядом с нагревательными элементами
• Не подходит для силовых кабелей с током выше 16 А - не имеет сертификата на высокие нагрузки
• Не предусматривает встроенную заземляющую шину - необходимо дополнительно крепить заземление

Примеры использования

• Подключение вытяжки в кухне - скрывает провода от плиты к вентилятору
• Распределение питания для нескольких светильников на веранде
• Соединение кабелей от дверного звонка и камеры наблюдения в одном месте
• Точка ответвления для Wi-Fi антенны на фасаде здания
• Место подключения датчиков движения в коридоре многоквартирного дома

Практические советы

• Выбирайте кабель с диаметром 6–10 мм - он идеально подходит для сальников, обеспечивая максимальную герметичность
• Перед монтажом протестируйте все соединения - после закрытия крышки доступ будет ограничен
• Не используйте металлические кабельные зажимы - они могут повредить пластиковую стенку корпуса
• При установке на улице ориентируйте сальники вниз - так влага не будет собираться внутри
• Проверяйте целостность сальника перед каждым обслуживанием - трещины снижают защиту IP54
• Артикул sq1401-0913 имеет индивидуальный штрихкод - используйте его для учета и замены аналогов
