Коробка распределительная о/п 240х195х90мм, крышка, IP55, кабельные ввода d28-3 шт., d37-2 | SQ1401-1272 TDM

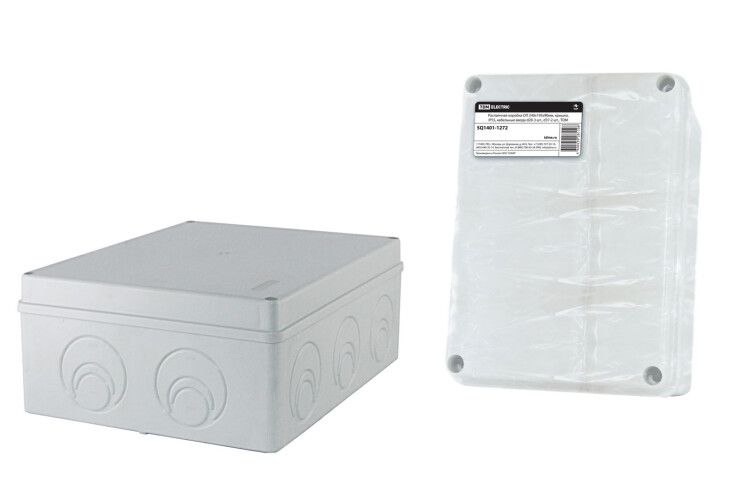

Распаячная коробка TDM ELECTRIC sq1401-1272 - это защищённый пластиковый корпус с гермовводами для безопасного размещения и защиты точек соединения кабелей и электротехнических компонентов. Подходит для внутренней и наружной установки, особенно там, где важна защита от пыли и влаги.

Назначение и область применения

Распаячная коробка TDM ELECTRIC sq1401-1272 предназначена для защиты мест соединения проводов, клеммных колодок, автоматических выключателей, счётчиков, индикационных табло и других малогабаритных электротехнических устройств. Коробка предохраняет контакты от механических повреждений, сырости и пыли. Применяется как в помещениях, так и на открытом воздухе - например, на фасадах зданий, в подъездах, на производственных участках, возле оборудования с высокой запылённостью.

Технические характеристики

• Габариты: 240×195×90 мм - достаточно вместительный объём для нескольких клемм и распределительных элементов
• Материал корпуса: полистирол (ПС) - прочный, химически стойкий, не поддерживающий горение
• Степень защиты: IP55 - защита от пыли (не полностью, но в достаточной степени для большинства условий) и струй воды из любого направления
• Количество кабельных вводов: 5 шт. - 3 шт. диаметром до 28 мм, 2 шт. до 37 мм
• Тип вводов: ступенчатые мембранные сальники - совместимы с гофрированными и гладкими трубами
• Крышка: непрозрачная, монтажная, с уплотнителем по периметру - обеспечивает заявленную степень IP55
• Способ крепления: настенно-потолочное - крепится на болты или саморезы через подготовленные отверстия
• Рабочая температура: от -25C до +40C - подходит для холодных регионов и летних жарких условий
• Номинальное напряжение изоляции: 230 В - рассчитана на бытовую и промышленную сеть 220–240 В
• Цвет: серый - нейтральный, не выгорает на солнце
• Степень защиты NEMA 3 - соответствие американскому стандарту для наружных установок

Совместимость и монтаж

Коробка TDM ELECTRIC sq1401-1272 совместима с трубами ПВХ, металлорукавами и гофрированными рукавами подходящего диаметра. Для установки кабельных вводов необходимо выбить отверстия по заранее нанесённым кольцевым насечкам - они выполнены под диаметры D25, D32 и D50, что позволяет использовать вводы даже с запасом по размеру. Крышка крепится винтами - надёжно и без деформаций. На дне корпуса есть вертикальные опоры - в них можно завинчивать саморезы для фиксации установленных внутри устройств, таких как клеммы или модульные автоматы. Монтаж возможен как на стену, так и на потолок - важно соблюдать доступность для обслуживания.

Безопасность и стандарты

Коробка соответствует требованиям IP55 и NEMA 3, что гарантирует защиту от попадания пыли и брызг воды. Наличие уплотнителя на крышке является обязательным условием достижения уровня IP55 - без него уровень снижается до IP44. Материал корпуса - полистирол - не поддерживает горение и устойчив к большинству бытовых химикатов. Напряжение 230 В указывает на допустимый класс изоляции для сетей 220–240 В, но не предназначен для высоковольтных цепей выше этого значения.

Преимущества

• Уплотнитель на крышке обеспечивает надёжную герметичность - исключает проникновение влаги и пыли
• Ступенчатые сальники позволяют использовать как гладкие, так и гофрированные трубы - универсальность монтажа
• Высокая прочность материала - корпус не трескается при ударах и не деформируется при температурных перепадах
• Встроенные опоры на дне - упрощают фиксацию внутреннего оборудования без дополнительных креплений
• Подходит для длительной эксплуатации на открытом воздухе - материал устойчив к УФ-излучению и атмосферным осадкам

Ограничения применения

• Не предназначена для установки в средах с постоянным погружением в воду - IP55 не обеспечивает герметичность при затоплении
• Напряжение 230 В ограничивает применение в сетях выше 240 В - нельзя использовать в промышленных 380/400 В системах без дополнительной изоляции
• Пластиковая конструкция не рекомендована для мест с риском серьёзных механических нагрузок - например, рядом с крупными механизмами или в зонах активного движения транспорта
• Без уплотнителя крышки степень защиты снижается до IP44 - уплотнитель должен быть всегда установлен
• Не подходит для установки мощных тепловыделяющих устройств - рабочая температура до +40C не позволяет размещать нагревательные элементы без принудительного охлаждения

Примеры использования

• Разводка кабелей между щитком и внешним светильником на фасаде дома
• Защита клеммной колодки для управления конвейером на производстве
• Место подключения счётчика электроэнергии на столбе в деревне
• Распределительная коробка для сигнализации или видеонаблюдения на улице
• Обвязка терморегулятора или датчика в условиях повышенной влажности (например, в бане или парилке)

Практические советы

• Перед монтажом проверьте, чтобы все вводы были правильно выбиты - используйте молоток и плоскую отвёртку, не применяйте силу, чтобы не треснуть корпус
• При использовании гофрированной трубы - убедитесь, что её наружный диаметр не превышает 37 мм; для более толстых труб потребуется замена вводов
• Завинчивайте крепёж крышки равномерно - перекос может нарушить герметичность
• Если коробка используется вне помещений - обязательно закрывайте вводы после прокладки кабелей, иначе влага будет проникать внутрь
• При необходимости увеличить количество вводов - можно просверлить новые отверстия, но только в зонах, не нарушающих целостность ребер жёсткости
• Не забывайте про наличие уплотнителя - он продлевает срок службы коробки и сохраняет IP55. Если потерялся - замените оригинальный, не используйте самодельные прокладки
