Коробка распределительная о/п 80х80х50мм, крышка, IP54, 7вх. инд. штрихкод | SQ1401-0512 TDM

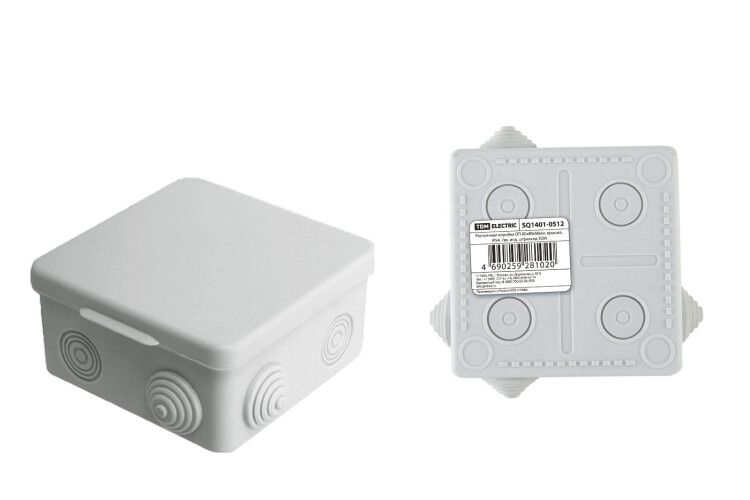

Коробка распределительная открытая установка 80х80х50мм от TDM ELECTRIC (артикул sq1401-0512) предназначена для организации точек подключения проводов в условиях повышенной запыленности или влажности. Её компактный размер, степень защиты IP54 и прочный пластиковый корпус делают её подходящим решением для монтажа на стене или потолке в промышленных и коммерческих объектах.

Назначение и область применения

Коробка распределительная открытая установка 80х80х50мм используется для безопасного соединения и распределения электрических проводов внутри помещений и на улице. Подходит для мест, где требуется защита от пыли и брызг воды - например, на производстве, в цехах, на парковках, в подъездах или возле оборудования с высокой вибрацией. Может применяться как автономная единица или как часть системы с ПВХ-трубами и металлорукавами.

Технические характеристики

• Габариты: 80×80×50 мм - компактный формат для ограниченного пространства;
• Степень защиты: IP54 - защищает от пыли (не полностью, но достаточно для большинства условий) и брызг воды со всех сторон;
• Количество вводов: 7 - позволяет подключить до семи кабелей или труб;
• Тип ввода: ступенчатый мембранный сальник - обеспечивает плотное прилегание как к гофрированным, так и к гладким трубам;
• Материал корпуса: полистирол (ПС) - жесткий, ударопрочный, не поддерживающий горение;
• Крышка: непрозрачная, монтажная, фиксируется защелками - удобна для быстрого доступа;
• Температурный режим: от -25C до +40C - работает в холодных и теплых помещениях;
• Номинальное напряжение изоляции: 230 В - рассчитана на бытовую и промышленную сеть 220–240 В;
• Степень защиты NEMA 13: предотвращает попадание масла, охлаждающей жидкости и пыли - соответствует требованиям промышленных сред;
• Цвет: серый - совместим с большинством промышленных интерьеров;
• Метод изготовления: литьевой - однородная структура, минимальные внутренние напряжения.

Совместимость и монтаж

Коробка распределительная открытая установка 80х80х50мм крепится настенно-потолочно с помощью саморезов или дюбелей через отверстия в основании. Монтаж возможен на любую твердую поверхность - бетон, кирпич, металлический профиль. Гермовводы (ступенчатые сальники) позволяют использовать трубы диаметром до 16 мм - проверьте внешний диаметр вашего кабеля или рукава перед установкой. Крышка легко открывается и закрывается без инструментов благодаря защелкам - это ускоряет обслуживание и диагностику.

Безопасность и стандарты

• Соответствует стандартам IP54 и NEMA 13 - гарантирует надежную защиту от внешних факторов;
• Материал ПС не выделяет токсичных веществ при нагреве и не поддерживает горение;
• Индивидуальный штрихкод на каждой коробке - упрощает учет и контроль качества на объекте.

Преимущества

• Высокая герметизация за счет ступенчатых сальников - снижает риск замыканий из-за влаги или пыли;
• Устойчивость к атмосферным воздействиям - можно устанавливать вне зданий;
• Простота сборки и обслуживания - крышка не требует инструментов для открытия;
• Подходит для работы с различными типами труб - ПВХ, металлорукав, гофра;
• Литьевая технология производства - равномерная толщина стенок, долгий срок службы.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает герметичность при затоплении;
• Работает только в диапазоне -25…+40 C - не подходит для экстремально холодных регионов зимой без обогрева;
• Номинальное напряжение 230 В - нельзя использовать в сетях выше 400 В;
• Отсутствие термической перегрузки - не рекомендуется для мест с длительной нагрузкой свыше 10 А на один ввод без расчета тепловыделения;
• Не имеет встроенной защиты от перегрузок или УЗО - необходимо устанавливать отдельно в цепи.

Примеры использования

• Распределительная коробка на стене рядом с станком для подключения питающего кабеля и кнопок управления;
• Точка ответвления проводов в подвале здания с высокой влажностью;
• Крепление на потолке в торговом центре для питания светильников через металлорукав;
• Обвязка датчиков и исполнительных механизмов на конвейере с частыми мойками.

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен быть меньше максимального допустимого для сальника (до 16 мм);
• При использовании нескольких вводов распределяйте нагрузку равномерно - не перегружайте один канал;
• При установке на улице используйте дополнительный силиконовый уплотнитель вокруг сальников для усиления герметизации;
• Не применяйте коробку в местах с постоянным механическим воздействием - она не предназначена для ударных нагрузок;
• Артикул sq1401-0512 от TDM ELECTRIC совпадает с другими изделиями серии - при заказе партии убедитесь, что все элементы имеют одинаковые характеристики.
