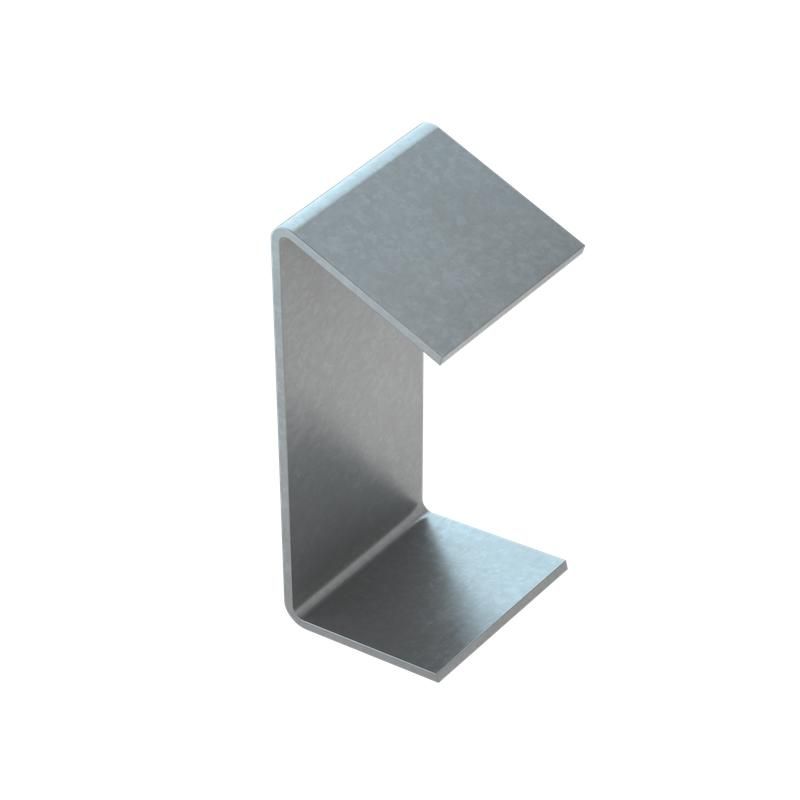

Распорка для швеллера 50х50х2,5 мм (под основание 160 мм) | RP45-148-2.5 КМ-профиль LO17320

Распорка для швеллера 50х50х2,5 мм под основание 160 мм КМ-профиль - это металлический монтажный элемент, обеспечивающий жесткую фиксацию и предотвращающий деформацию швеллеров при затяжке крепежа. Применяется в системах кабельного монтажа с использованием металлических лотков ТМ СИСТЕМА КМ®, особенно там, где важна точная геометрия конструкций. Артикул lo17320 соответствует серии аксессуаров КМ-Профиля.

Назначение и область применения

Распорка для швеллера 50х50х2,5 мм под основание 160 мм КМ-профиль используется для сохранения внутреннего расстояния между параллельными швеллерами при сборке кабельных трасс. Она препятствует сдавливанию профиля при закручивании болтов, обеспечивая равномерную нагрузку и устойчивость всей конструкции. Подходит для установки в лотках системы СИСТЕМА КМ® с шириной основания 160 мм. Применяется исключительно внутри помещений, в условиях сухого воздуха и слабоагрессивных сред.

Технические характеристики

• Габариты: 50×50×2,5 мм - толщина стенки и размеры поперечного сечения;
• Под основание: 160 мм - оптимально для швеллеров с таким шагом крепления;
• Материал: оцинкованная сталь по технологии Сендзимира - высокая коррозионная стойкость на поверхности;
• Тип покрытия: цинковое, гальваническое - защищает от ржавчины, но не рассчитано на постоянный контакт с водой или химикатами;
• Стандарт климатического исполнения: УХЛ4 по ГОСТ 15150-69 - допустимо использование в помещениях с контролируемой температурой и влажностью.

Совместимость и монтаж

Распорка совместима только с металлическими лотками и консолями серии СИСТЕМА КМ®. Устанавливается внутрь швеллера перед фиксацией крепежом - между двумя противоположными стенками. Не требует специальных инструментов: достаточно обычного ключа или отвертки для затяжки болта. Важно соблюдать посадочную высоту: распорка должна плотно удерживать расстояние 160 мм без перекосов. Не применяется с пластиковыми или алюминиевыми лотками других серий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ4. Материал - оцинкованная сталь, безопасен при контакте с человеческой кожей и не выделяет токсичных веществ в нормальных условиях эксплуатации. Не предназначен для работы в зонах с повышенным риском взрывов или вблизи открытых источников тепла выше +60 C.

Преимущества

• Увеличивает срок службы швеллера - предотвращает сплющивание при затяжке крепежа;
• Обеспечивает точное расстояние между боковыми стенками - важно для правильной установки крышек и кабельных перемычек;
• Цинковое покрытие по Сендзимиру - долговечнее, чем простое горячеоцинкованное, с однородной структурой;
• Простая замена - можно демонтировать и переустановить без повреждения профиля.

Ограничения применения

• Не использовать во влажных помещениях, на улице, в канализационных коллекторах или в зонах с частым мытьем водой;
• Запрещено применять в агрессивных средах: химических лабораториях, производствах с кислотами/щелочами, морском побережье;
• Не подходит для швеллеров с другим шагом крепления - например, 80 мм или 200 мм;
• Не рекомендуется для нагрузок свыше 100 кг на точку крепления - расчетная прочность рассчитана на стандартные кабельные трассы.

Примеры использования

• Фиксация двух параллельных швеллеров в серверной комнате для прокладки силовых кабелей;
• Сборка кабельного лотка на производстве - для поддержания формы при монтаже крышки;
• Усиление конструкции в офисном здании при прокладке сетевых кабелей через потолочные ниши;
• Монтаж в распределительных щитовых с вертикальными направляющими.

Практические советы

• Перед установкой проверьте, чтобы внутренняя ширина швеллера точно соответствовала 160 мм - иначе распорка будет слишком свободной или перегнутой;
• Не используйте распорку как несущий элемент - она не воспринимает вес кабелей, только предотвращает деформацию профиля;
• При длительной эксплуатации осмотрите поверхность на наличие белого налета - это естественная оксидация цинка, не влияющая на функциональность;
• Если требуется большая жесткость - комбинируйте несколько распорок по длине швеллера, чередуя их с другими аксессуарами серии КМ-Профиля.
