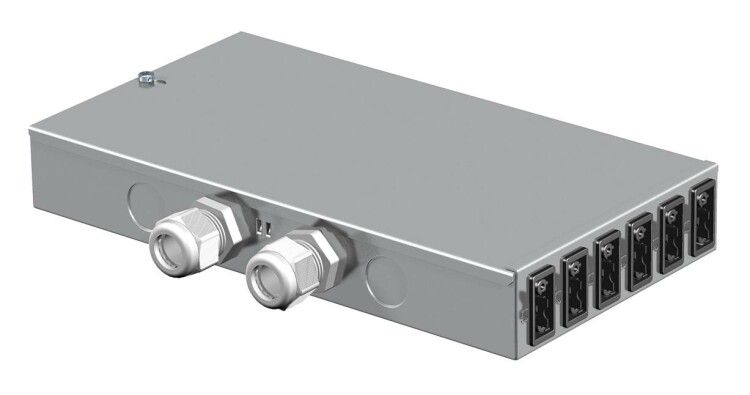

Распределитель энергии UVS (сталь) (UVS-6S6W2) | 6108010 OBO Bettermann

Распределитель энергии UVS (сталь) (UVS-6S6W2) от OBO BETTERMANN - это готовый к установке распределительный модуль для организации питания нескольких устройств от двух трёхфазных вводов. Подходит для монтажа в щитах и на оборудовании, где требуется надёжное и компактное распределение электроэнергии с возможностью быстрого подключения и отключения.

Назначение и область применения

Распределитель энергии UVS (сталь) (UVS-6S6W2) предназначен для распределения трёхфазного переменного тока от двух независимых вводов к нескольким потребителям. Он используется там, где нужно организовать питание группы однотипного оборудования - например, станков, насосов, конвейеров, освещения или автоматизированных линий. Модуль уже собран и протестирован, что исключает необходимость самостоятельной сборки внутренней коммутации.

Технические характеристики

• Материал корпуса: сталь - обеспечивает механическую прочность и совместимость с металлическими шкафами и креплениями.
• Вход: два трёхфазных контура (2 × L1, L2, L3 + PE), всего 5 полюсов (три фазы, ноль, земля); подключение через клеммный блок без болтов.
• Выход: 12 самоблокирующихся 3-полюсных разъёмов (по 6 белых и 6 чёрных); каждый разъём рассчитан на 16 А, тип GST 18i; соответствует схеме: на каждую фазу - по два выхода (L1×2, L2×2, L3×2).
• Сечение кабеля: 0,5–4 мм2 - допустимый диапазон для вводных проводов.
• Внутренняя коммутация: гибкие провода H07V-U2,5 - обеспечивают долговечность и устойчивость к вибрациям.
• Система соединения: системно-ориентированная - все элементы взаимосвязаны по заранее заданной схеме, исключает ошибки при монтаже.
• Система разъёмов: да - разъёмы GST 18i позволяют легко подключать/отключать оборудование без инструментов.

Совместимость и монтаж

Распределитель энергии UVS (сталь) (UVS-6S6W2) монтируется на DIN-рейку или в шкаф с помощью крепёжных отверстий в корпусе. Кабели ввода заходят сверху или снизу - сечение до 4 мм2. Для подключения нагрузки используются стандартные штекеры GST 18i, которые вставляются в гнёзда на лицевой стороне устройства. Цветовое различение (белые и чёрные разъёмы) позволяет визуально отделить две независимые цепи питания. Установка требует только правильного подбора вводного кабеля и проверки соответствия разъёмов на оборудовании.

Безопасность и стандарты

Устройство выполнено в соответствии с требованиями к распределительным системам для промышленного использования. Разъёмы GST 18i соответствуют международному стандарту IEC 60309. Наличие заземляющего контакта (PE) в каждом вводе и выводе гарантирует защиту от поражения током. Применение клеммного блока без болтов снижает риск плохого контакта и перегрева.

Преимущества

• Готов к использованию - не требует сборки внутренних соединений.
• Быстрая замена оборудования - разъёмы GST 18i позволяют отключать и подключать устройства без инструментов.
• Чёткая визуальная идентификация - белые и чёрные разъёмы разделяют две независимые цепи, предотвращают путаницу.
• Надёжное клеммное подключение - исключает использование болтов, повышает скорость и качество монтажа.
• Прочная стальная конструкция - выдерживает вибрацию, удары и агрессивную среду.

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует указание степени защиты IP, поэтому использовать можно только внутри закрытых шкафов.
• Максимальный ток - 16 А на один разъём; нельзя подключать мощные нагрузки выше этого значения (например, большие нагреватели или двигатели > 3 кВт).
• Подходит только для кабелей сечением до 4 мм2 - более толстые провода не войдут в клеммы.
• Не имеет функции защиты от перегрузки или короткого замыкания - необходимо устанавливать внешние автоматы или предохранители перед этим устройством.

Примеры использования

• Распределение питания на 12 станков в одном участке цеха - по 6 на каждую из двух автономных линий.
• Подключение осветительных групп в производственных помещениях с двумя источниками питания (резервирование).
• Интеграция в системы автоматизации, где требуется частое подключение/отключение исполнительных механизмов.
• Замена старых распределительных коробок на современные, безопасные и стандартизованные решения.

Практические советы

• Перед монтажом проверьте соответствие разъёмов на вашем оборудовании - они должны быть типа GST 18i, иначе подключение невозможно.
• Используйте кабель сечением 2,5–4 мм2 для ввода - это оптимальный баланс между пропускной способностью и удобством ввода в клеммы.
• Обязательно подключите землю (PE) - даже если оборудование кажется “не требующим” заземления, это важно для безопасности.
• При планировании системы учтите, что 12 выходов - это максимум; если нужно больше точек - используйте несколько модулей UVS-6S6W2.
• Для обслуживания отключайте оба ввода - так как цепи независимы, отключение одной не отключит вторую.
