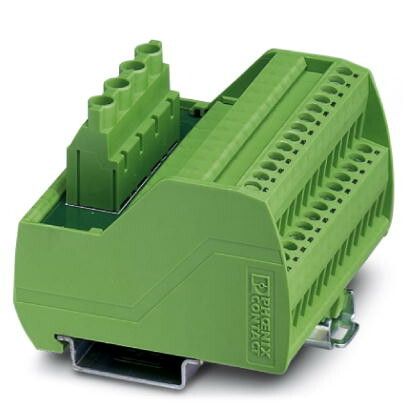

Распределитель потенциала VIP-2/SC/PDM-2/32 | 2315272 Phoenix Contact

Распределитель потенциала VIP-2/SC/PDM-2/32 от Phoenix Contact — устройство для распределения электрического потенциала между несколькими точками в системах автоматизации. Артикул 2315272 предназначен для надёжного соединения сигналов и питания в промышленной аппаратуре.

Назначение и область применения

Распределитель потенциала VIP-2/SC/PDM-2/32 используется для передачи одного входного сигнала или напряжения на несколько выходных цепей. Он применяется там, где требуется одинаковое электрическое состояние (потенциал) во многих точках системы — например, при подключении нескольких датчиков, реле или исполнительных механизмов к одному источнику питания или управляющему сигналу.

Часто встречается в системах управления технологическими процессами: на конвейерах, в станках с ЧПУ, в логических контроллерных системах, где важна синхронизация и стабильность уровня сигнала.

Технические характеристики

• Количество выходов: 32
• Тип интерфейса: SC ( Screw Connection — винтовые зажимы )
• Функция: распределение потенциала (не преобразование, не изоляция)
• Максимальная токовая нагрузка на каждый канал: до 2 А (по типовым спецификациям серии PDM-2)
• Подключение: винтовые клеммы для проводов до 2,5 мм²
• Стандартный монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Распределитель потенциала VIP-2/SC/PDM-2/32 совместим с другими компонентами серии PDM-2 от Phoenix Contact. Устанавливается на стандартную DIN-рейку. Для подключения используются винтовые клеммы — требует ручного затягивания отверткой. Каждый из 32 выходов физически связан с одним входом, что обеспечивает электрическую связь без гальванической изоляции.

Необходимо соблюдать полярность при подключении входа. Выходы не защищены от перегрузки — при превышении допустимой нагрузки возможен выход из строя.

Безопасность и стандарты

Произведён в соответствии с требованиями IEC 61810-1 и EN 60947-5-1. Соответствует нормам безопасности для промышленного оборудования. Напряжение изоляции — до 500 В переменного тока. Отсутствуют встроенные защиты от перенапряжений или короткого замыкания — внешняя защита должна быть предусмотрена в проекте системы.

Преимущества

• Высокая плотность: 32 канала в одном корпусе экономят место на рейке
• Надёжные винтовые клеммы — подходят для многожильных и одножильных проводов
• Простая и проверенная конструкция — минимум точек отказа
• Совместимость с широким спектром устройств серии PDM-2

Ограничения применения

• Не предназначена для работы с высокочастотными или импульсными сигналами — только постоянный ток и низкочастотный переменный
• Отсутствует гальваническая изоляция между входом и выходами — нельзя использовать там, где нужна развязка по питанию
• Не поддерживает коммуникационные протоколы — работает только как пассивный распределитель
• Не рассчитана на частые подключения/отключения — винтовые клеммы не предназначены для быстрого обслуживания

Примеры использования

• Подключение 32 датчиков температуры к одному входу PLC через общий источник питания
• Распределение сигнала “вкл” от реле на 32 пневматических клапанов
• Обеспечение единого потенциала заземления для группы аналоговых датчиков

Практические советы

• Перед установкой убедитесь, что суммарная нагрузка всех 32 выходов не превышает максимальный ток входа (обычно 5–10 А, зависит от модели источника)
• Используйте провода сечением 0,2–2,5 мм² — более толстые не войдут в клеммы
• При монтаже на шкафах с вибрацией рекомендуется дополнительно закрепить корпус хомутами
• Для удобства обслуживания пометьте каждую клемму — 32 контакта легко запутать
• VIP-2/SC/PDM-2/32 не является заменой реле или изолирующим барьером — выбирайте его только когда нужна простая разводка одного потенциала
