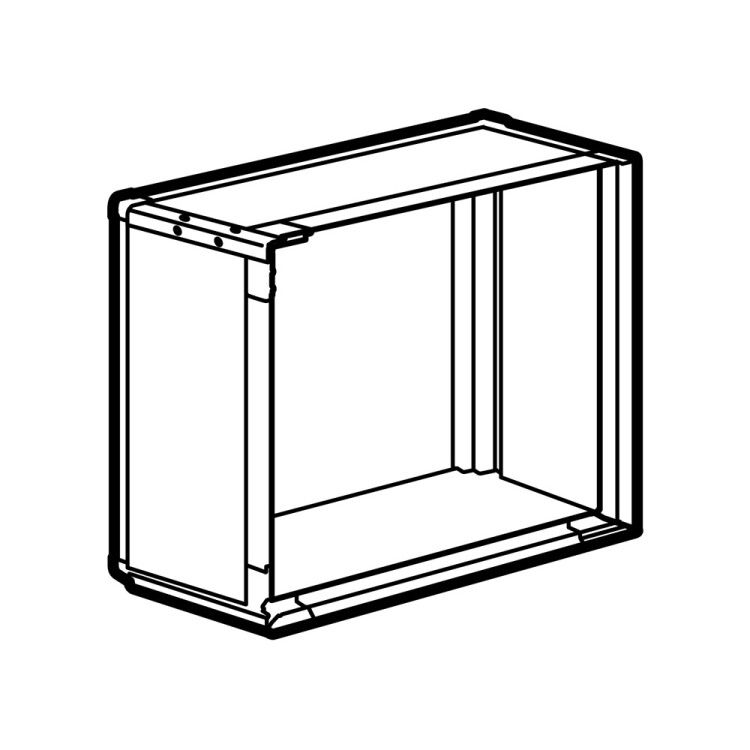

Распределительный шкаф XL3 400 - металлический 600х575х175| 020103 | Legrand

Распределительный шкаф металлический 600х575х175 от бренда Электрика проч. с артикулом 020103 предназначен для компактного размещения коммутационной аппаратуры в условиях промышленных и административных объектов. Шкаф выполнен из стали с порошковой окраской, обеспечивает надёжную защиту внутренних элементов и совместим с наборными сборками.

Назначение и область применения

Распределительный шкаф металлический 600х575х175 используется для монтажа автоматических выключателей, контакторов, реле, модульных устройств и других компонентов распределительных систем. Подходит для установки в помещениях с умеренной запылённостью - цехах, насосных станциях, щитовых комнат зданий, пунктах управления оборудованием. Благодаря универсальной форме и возможности настенного или напольного монтажа, шкаф легко интегрируется в существующую инфраструктуру.

Технические характеристики

• Габариты: 600×575×175 мм (Ш×В×Г)
• Материал корпуса: сталь
• Степень защиты IP30: защита от твёрдых предметов более 2,5 мм, но не от воды
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающего с высоты 1 м)
• Покрытие: порошковая краска, цвет RAL 7035 (серый)
• Количество дверей: одна, с одним замком
• Монтаж: совместим с метрическими направляющими DIN 46277
• Тип установки: настенный и напольный
• Сборка: поддерживает наборную компоновку - можно собирать шкафы из готовых секций

Совместимость и монтаж

Распределительный шкаф металлический 600х575х175 имеет стандартные отверстия для крепления на стену или пол. Для настенного монтажа используются предварительно подготовленные кронштейны внутри корпуса - достаточно просверлить отверстия в стене и зафиксировать шкаф болтами M6. Напольная установка возможна при наличии ровного основания; рекомендуется использовать анкерные болты для усиленной фиксации. Все внутренние направляющие соответствуют метрическому стандарту, что позволяет устанавливать оборудование любой популярной марки. Открытые боковые стенки позволяют удобно прокладывать кабели сверху и снизу.

Безопасность и стандарты

Изделие соответствует требованиям стандарта EN 50102 по механической прочности (IK08). Конструкция исключает случайный доступ к токоведущим частям благодаря однодверному закрыванию с замком. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при перегреве. Учитывайте, что степень защиты IP30 не предназначена для работы во влажных средах или на улице - для таких условий требуется шкаф с IP54 и выше.

Преимущества

• Высокая жесткость корпуса из стали обеспечивает долговечность даже при нагрузках и вибрациях
• Порошковое покрытие устойчиво к царапинам, химическим воздействиям и коррозии
• Один замок и одна дверь упрощают обслуживание и снижают риск потери ключа
• Поддержка наборной системы XL3 позволяет расширять или модифицировать шкафы без переделки
• Серый цвет (RAL 7035) хорошо сочетается с большинством промышленных интерьеров

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в местах с постоянным попаданием воды - IP30 не защищает от жидкости
• Не подходит для взрывоопасных зон (не имеет сертификата ATEX/IECEx)
• Ограниченная глубина (175 мм) не позволяет разместить крупные устройства типа частотных преобразователей или больших силовых модулей
• Одна дверь затрудняет доступ к задней части при плотном расположении оборудования

Примеры использования

• Щитовая управления насосной станцией в водоканале
• Распределительный пункт на участке конвейера в пищевой промышленности
• Центральный шкаф автоматизации в офисном здании
• Локальная система питания для станков с ЧПУ
• Запасной шкаф для резервирования в системах освещения

Практические советы

• Перед монтажом проверьте посадочные размеры оборудования - глубина 175 мм требует компактных модулей
• При использовании в многокомпонентных сборках убедитесь, что все соседние шкафы серии XL3 имеют одинаковый шаг крепления
• Для лучшей теплоотдачи оставляйте минимум 5 см свободного пространства вокруг шкафа
• При настенном монтаже используйте уровень - перекос двери усложнит её закрывание
• Артикул 020103 - базовая модель; для увеличения габаритов или защиты IP54 выбирайте другие варианты серии XL3
