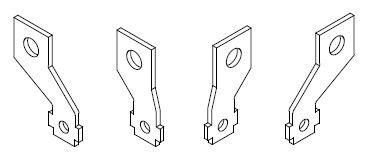

Расширитель полюсный 4п DPX3/DRX 250 HP Leg 625018 Legrand

Расширитель полюсный 4П DPX3/DRX 250 HP от Legrand - это модульное устройство для увеличения числа полюсов в автоматических выключателях серии DRX. Он предназначен для сборки многополюсных коммутационных решений в щитах распределения электроэнергии, особенно там, где требуется точная настройка защиты и компактная установка. Артикул 625018 совместим с выключателями DRX 250 HP и используется как в новых проектах, так и при реконструкции существующих НКУ.

Назначение и область применения

Расширитель полюсный 4П DPX3/DRX 250 HP применяется для создания четырёхполюсных автоматических выключателей путём присоединения к базовому аппарату DRX 250 HP. Он не работает самостоятельно - нуждается в установленном основном выключателе. Подходит для использования в силовых щитах промышленного и коммерческого назначения: на производствах, в ТЭЦ, жилых комплексах, логистических центрах. Особенно эффективен при модернизации старых щитов, где необходимо повысить уровень защиты без замены всей системы.

Технические характеристики

• Число полюсов: 4
• Совместим с выключателями серии DRX 250 HP (номинальный ток 16–250 А)
• Глубина устройства: 86 мм (соответствует стандартной глубине DRX 630)
• Отключающая способность: до 50 кА (Icu), Ics = 100%
• Максимальный рабочий ток: соответствует номиналу подключаемого выключателя
• Степень защиты: IP20 (по умолчанию, при установке в закрытом щите)

Совместимость и монтаж

Расширитель DPX3/DRX 250 HP монтируется исключительно на выключатель DRX 250 HP того же бренда и серии. Устанавливается механически - фиксируется защёлками на передней части основного аппарата. Для работы требует наличия уже установленного и запитанного выключателя DRX 250 HP. Кабельные входы выполняются через базовый аппарат - расширитель не имеет собственных зажимов. Глубина 86 мм позволяет использовать одинаковые шины и направляющие для всех аппаратов DRX, что упрощает проектирование щита.

Преимущества

• Обеспечивает единый форм-фактор с другими аппаратами DRX - удобно для компактной сборки щитов
• Не требует изменения габаритов шкафа благодаря стандартизированной глубине
• Поддерживает все функции базового выключателя: тепловую, магнитную и регулируемую защиту
• Легко дополняется дополнительными контактами, расцепителями и сигнализаторами
• Экономически выгоднее, чем замена всего выключателя на четырёхполюсный аналог

Ограничения применения

• Не может использоваться как самостоятельное устройство - всегда требует базового выключателя DRX 250 HP
• Не совместим с выключателями других серий (например, DPN, iC60, NXB)
• Не предназначено для наружной установки - требует герметичного щита с минимум IP54
• Не поддерживает работу при температуре ниже -25C или выше +60C без специальных условий
• Запрещён монтаж в условиях постоянной вибрации без демпферов

Примеры использования

• Четырёхполюсный автомат в щите питания станка с трёхфазным двигателем и нулевой шиной
• Защита ввода в многоэтажный жилой дом с системой TN-S
• Модернизация старого щита: замена двухполюсного выключателя на четырёхполюсный без перестройки корпуса
• Система управления конвейером с автономным питанием и контролем ноля

Практические советы

• Перед заказом проверьте, что базовый выключатель DRX 250 HP уже выбран - расширитель не работает без него
• Учитывайте посадочные размеры: расширитель занимает место справа от основного аппарата - планируйте свободное пространство в щите
• Используйте только оригинальные аксессуары Legrand - сторонние элементы могут нарушить механическую и электрическую целостность
• При сборке щита используйте DIN-рейку с классом нагрузки не менее 35 мм - для надёжной фиксации
• После монтажа проверьте механическую связь между расширителем и основным аппаратом - ручка должна перемещаться плавно
