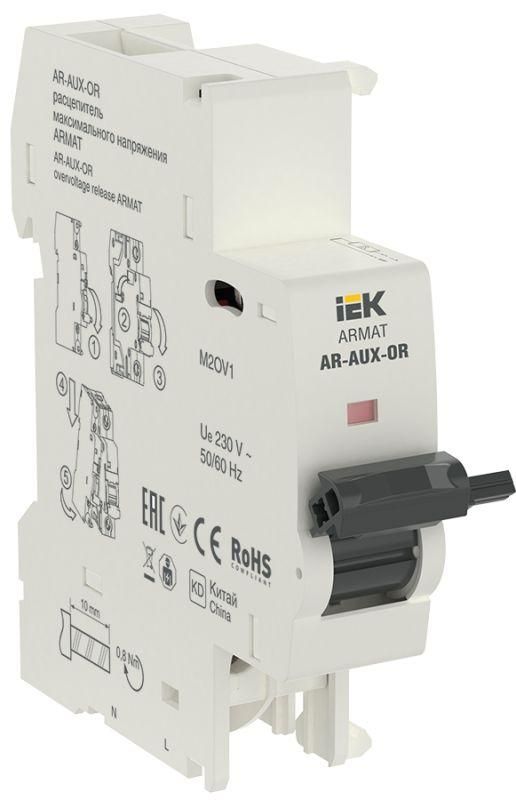

Расцепитель максимального напряжения AR-AUX-OR 220...240В ARMAT | AR-AUX-OR-220-240 IEK

Расцепитель максимального напряжения AR-AUX-OR 220-240В от бренда IEK - устройство для автоматического отключения автоматических выключателей серии ARMAT при превышении допустимого уровня напряжения в сети. Применяется в распределительных щитах и системах защиты оборудования от перенапряжений.

Назначение и область применения

Расцепитель максимального напряжения AR-AUX-OR 220-240В используется для защиты электрооборудования от повреждений, вызванных скачками напряжения. Он работает совместно с автоматическими выключателями ARMAT серий M06N и M10N - при превышении порогового значения напряжения он подает сигнал на отключение этих выключателей. Подходит для установки в жилых, коммерческих и промышленных объектах, где важна надежная защита от перенапряжений - например, в цепях питания станков, насосов, систем освещения и контроля.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение управления: 240 В
• Номинальное рабочее напряжение: 230 В
• Ширина: 17,7 мм - компактный размер для плотной укладки в щите
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата с возможностью эксплуатации при повышенной влажности
• Диапазон рабочих температур: от –40 C до +70 C - обеспечивает стабильную работу в суровых условиях
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: белый - соответствует стандартному цветовому решению серии ARMAT
• Количество контактов: 0 - не имеет самостоятельных силовых контактов, работает только через внешние цепи управления

Совместимость и монтаж

AR-AUX-OR 220-240В устанавливается непосредственно на аппарат - то есть крепится на DIN-рейку рядом с автоматическим выключателем ARMAT. Совместим исключительно с моделями M06N и M10N из серии ARMAT. Для работы требуется подключение к цепи управления выключателя - сам расцепитель не замыкает силовые цепи, а лишь передаёт команду на отключение. Монтаж выполняется без инструментов: фиксируется защёлкой на рейке. Обеспечивается универсальная установка на стандартную DIN-рейку шириной 35 мм.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в электрических шкафах. Степень защиты IP20 ограничивает использование внутри закрытых корпусов - не предназначено для открытых площадок или помещений с высокой запылённостью и влажностью. Климатическое исполнение УХЛ4 позволяет применять его в неотапливаемых помещениях при соблюдении норм хранения и эксплуатации.

Преимущества

• Высокая точность срабатывания при превышении напряжения - предотвращает выход из строя чувствительной нагрузки
• Минимальная занимаемая площадь - 17,7 мм позволяют экономить место в щите
• Долгий срок службы - 15 лет снижают затраты на обслуживание и замену
• Совместимость с популярными моделями ARMAT - легко интегрируется в существующие системы
• Не требует внешнего питания - питание получает от контролируемой сети

Ограничения применения

• Не применяется с другими сериями автоматических выключателей - только с M06N и M10N
• IP20 не допускает установку вне герметичных шкафов - нельзя использовать на улице или в сырых помещениях без дополнительной защиты
• Не имеет сигнализационных контактов - невозможно получить информацию о состоянии срабатывания без внешних устройств
• Не регулируемый - порог срабатывания задан заводом и не подлежит изменению

Примеры использования

• Защита частного дома от перенапряжений после аварии на ЛЭП - установлен в главном щите рядом с автоматом M10N
• Обеспечение бесперебойной работы производственной линии - расцепитель отключает станок при проседании/скачке напряжения
• Щитовая в офисном здании - защита серверов и оргтехники от импульсов в сети

Практические советы

• Проверьте соответствие модели автомата - AR-AUX-OR 220-240В работает только с ARMAT M06N/M10N. Нельзя использовать с аналогами других брендов.
• Убедитесь, что напряжение в сети не превышает 240 В - иначе расцепитель может не сработать или выйти из строя.
• При монтаже в щитах с высокой запылённостью используйте дополнительную защиту (например, пластиковую крышку) - IP20 не гарантирует защиту от пыли.
• Не устанавливайте рядом с источниками тепла выше +70 C - даже при работе в допустимом диапазоне температур длительный нагрев снижает срок службы.
• При необходимости сигнализации о срабатывании подключите внешний индикатор или реле - сам AR-AUX-OR 220-240В не имеет контактных групп для этого.
