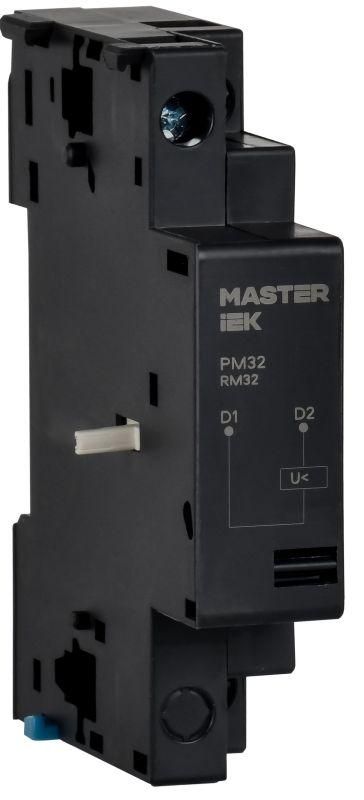

Расцепитель минимального напряжения РМ32 Ue 110В IEK DMS11D-UV110

Расцепитель минимального напряжения РМ32 Ue 110В от IEK предназначен для автоматического отключения автомата при снижении напряжения ниже установленного порога. Применяется в системах управления оборудованием, где важна безопасная остановка при перебоях питания.

Назначение и область применения

Расцепительminimalного напряжения РМ32 Ue 110В работает совместно с автоматическими выключателями серии М32. Он отключает цепь, когда напряжение падает ниже 35–70 % от номинала (Ue = 110 В). Это предотвращает запуск оборудования при недостаточном питании, что особенно важно на объектах с частыми колебаниями сети - например, на заводах, в логистических комплексах или на участках с длинными кабельными линиями.

Технические характеристики

• Номинальное напряжение: 110 В переменного тока (AC)
• Тип расцепления: минимальное напряжение (при падении ниже 35–70 % Ue)
• Совместим с автоматами серии М32
• Условный ток через катушку: до 1 А
• Степень защиты: IP40 (защита от предметов >1 мм, брызги воды не предусмотрены)
• Монтаж: на DIN-рейку 35 мм
• Габариты соответствуют стандартным модульным габаритам для установки в щитах

Совместимость и монтаж

Расцепитель РМ32 Ue 110В устанавливается только на автоматы серии М32 от IEK. Подключение осуществляется к контактам расцепителя, которые находятся на передней панели аппарата. Для работы требуется внешнее управление - сигнал подаётся на катушку расцепителя параллельно с сетью. Убедитесь, что проводка рассчитана на рабочий ток до 1 А. Напряжение питания должно точно соответствовать 110 В AC; применение с другими значениями (например, 220 В) повредит устройство.

Безопасность и стандарты

Расцепитель РМ32 Ue 110В соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Обеспечивает надёжную работу в условиях промышленной среды с температурой от -25C до +70C. Не имеет сертификации для взрывоопасных зон.

Преимущества

• Фиксированная точка отключения - обеспечивает однозначное поведение системы при просадках напряжения
• Не требует внешнего контроллера - автономное решение для базовой защиты
• Легко заменить при необходимости - стандартный модульный формат
• Поддерживается сервисной службой IEK - доступны запчасти и документация

Ограничения применения

• Не для постоянного тока (DC) - только переменный ток 110 В AC
• Не защищает от перенапряжений - только от понижения
• Не рекомендован для открытых площадок без корпуса - степень защиты IP40 не защищает от влаги
• Не сочетается с автоматами других серий (MCCB, S200, E4N и др.)
• Запрещено использовать в качестве основного рубильника - только как вспомогательный элемент

Примеры использования

• Защита насосов на водопроводных станциях - prevents запуск при слабом давлении из-за низкого напряжения
• Автоматизация конвейеров - исключает случайный запуск после кратковременного отключения
• Оборудование CNC-станков - гарантирует остановку при скачках энергии, чтобы не испортить детали
• Щитовые помещения в жилых домах с нестабильной сетью - предотвращает выход из строя бытовой техники

Практические советы

• Перед установкой проверьте реальное напряжение в сети - если оно часто опускается ниже 80 В, выбирайте другой тип защиты
• При монтаже используйте клеммы с достаточным усилием затяжки - плохой контакт вызывает нагрев и отказ
• Не забывайте про маркировку: пометьте входные провода как “UP” и “DOWN”, чтобы упростить диагностику
• Проверяйте работоспособность тестовым кнопком (если есть) или имитацией снижения напряжения
• Артикул dms11d-uv110 - единственный вариант для 110 В AC в линейке IEK. Аналоги от других брендов могут отличаться по физическим размерам и контактах
