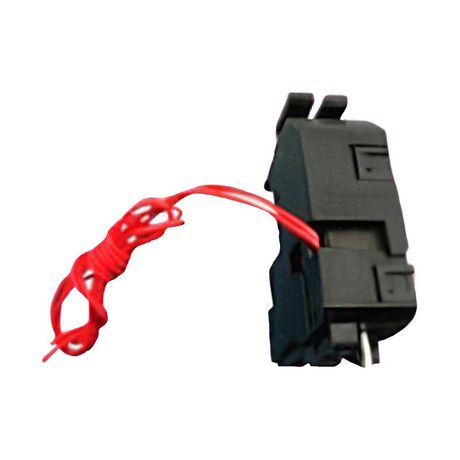

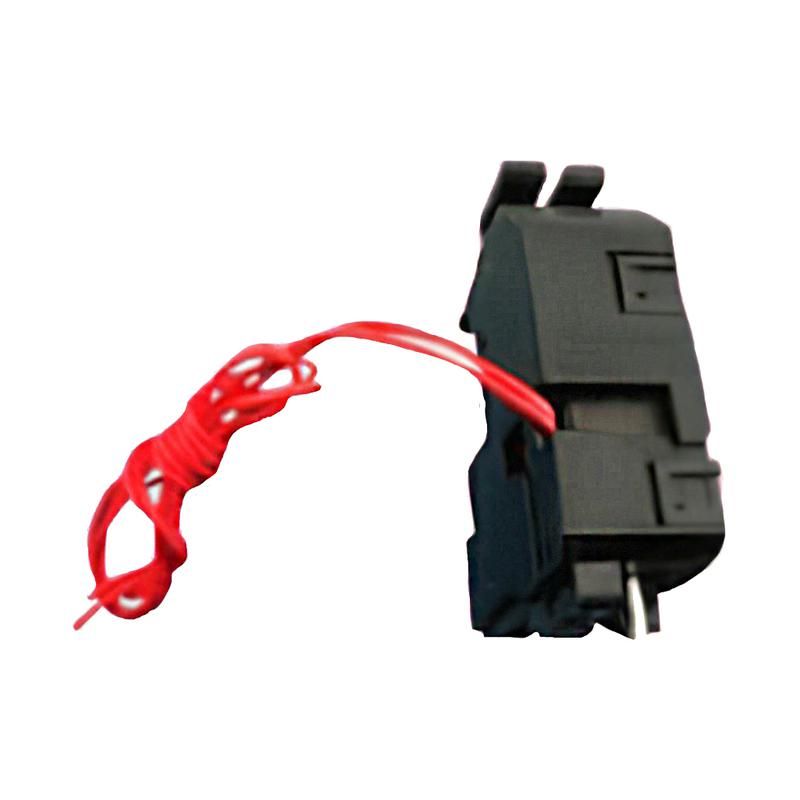

Расцепитель независимый SMARTWATT PDE HCB630-DC-MX24DC, 24 В пост. тока, для HCB-DC до 630 А - 4512020680005 Delta

Расцепитель независимый HCB630-DC-MX24DC обеспечивает дистанционное отключение автоматического выключателя серии HCB-DC (до 630 А) при подаче управляющего сигнала 24 В постоянного тока. Модуль предназначен исключительно для размыкания цепи и не выполняет функции защиты от перегрузок или коротких замыканий, реализуя только команду на отключение от внешней системы автоматики. Ключевым ограничением является строгая совместимость: расцепитель механически и электрически адаптирован только под выключатели серии HCB-DC типоразмера 630, установка в аппараты других серий или номиналов невозможна. Управление осуществляется через единственную нормально замкнутую (НЗ) вспомогательную цепь, которая размыкается при срабатывании, что позволяет использовать её для формирования сигнала обратной связи о состоянии отключения. Питание катушки расцепителя рассчитано исключительно на постоянный ток 24 В, подключение к сети переменного тока или другому напряжению приведет к отказу устройства. Винтовое соединение контактов требует стандартного монтажа в распределительном щите, где предусмотрена возможность подвода управляющих проводов к клеммам расцепителя.
