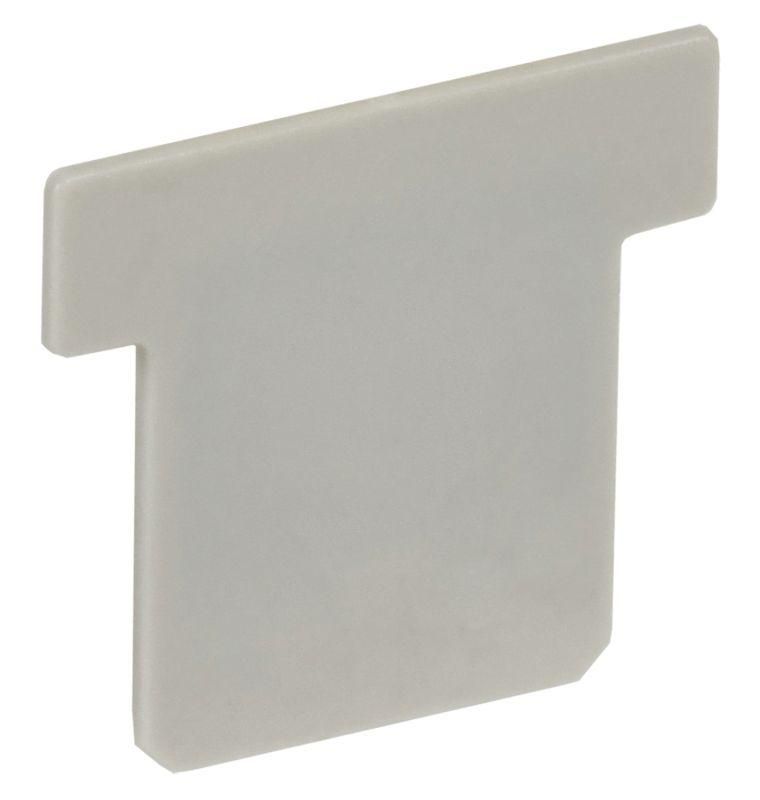

Разделитель большой ARMAFIX для CTS 6/10кв.мм сер. IEK YCT10-00-K03-006-SP

Разделитель большой для кабельных трасс 6/10 мм2 серый от IEK (ИЭК), артикул yct10-00-k03-006-sp, предназначен для физического и электрического разделения клеммных колодок в распределительных устройствах, чтобы обеспечить безопасную изоляцию между цепями с разным напряжением.

Назначение и область применения

Разделитель большого типа для кабельных трасс 6/10 мм2 серый применяется внутри клеммных колодок для разделения участков с различными электрическими потенциалами - например, между силовой цепью и цепью управления. Он предотвращает случайное замыкание между соседними клеммами, снижает риск пробоя изоляции и гарантирует соблюдение норм по пути утечки и воздушному зазору. Подходит для установки в щитах автоматики, панелях управления, распределительных устройствах на объектах промышленного и коммерческого назначения.

Технические характеристики

• Максимальный площадь сечения кабеля: 6–10 мм2
• Цвет: серый
• Материал: термостойкий полиамид (UL94 V-0)
• Назначение: электрическая изоляция между клеммами
• Форма: пластинчатая, для вставки в клеммные колодки

Совместимость и монтаж

Разделитель большой для кабельных трасс 6/10 мм2 серый совместим с клеммными колодками серии YCT10 от IEK (ИЭК), имеющими соответствующий шаг и габариты. Устанавливается путём вставки в пазы между клеммами - без инструментов. Для надёжной работы необходимо, чтобы глубина паза в колодке была достаточна для полного захода пластины. Не используйте с колодками других серий без проверки механической совместимости.

Безопасность и стандарты

Материал разделителя соответствует требованиям UL94 V-0 - самозатухающий, не распространяет горение. Конструкция обеспечивает необходимые значения пути утечки и воздушного зазора, что соответствует требованиям IEC 60947-1 и ГОСТ Р 50030.5.1. Применение разделителя позволяет сохранить класс защиты IP20 в собранном устройстве.

Преимущества

• Обеспечивает надёжную электрическую изоляцию между соседними клеммами
• Увеличивает безопасность при работе с высокими напряжениями
• Не требует дополнительного крепления - просто вставляется
• Выдерживает температурные перегрузки до +180 C
• Стандартный цвет - серый - упрощает визуальный контроль наличия разделителей в сборке

Ограничения применения

• Не предназначена для использования вне клеммных колодок - не является самостоятельным элементом
• Не подходит для кабелей сечением менее 6 мм2 или более 10 мм2 - возможен недостаточный контакт или деформация
• Не рекомендуется применять в условиях постоянного воздействия открытого пламени или химически активных сред
• Не обеспечивает герметичность - не заменяет уплотнители или корпуса с повышенной степенью защиты

Примеры использования

• Разделение входного напряжения 400 В и выходного сигнала 24 В в панели управления станком
• Изоляция цепей питания и цепей связи в системах АСУ ТП
• Группировка клемм в распределительных шкафах с несколькими источниками питания
• Сборка многоуровневых клеммных блоков в трансформаторных подстанциях

Практические советы

• Перед монтажом проверьте, что разделитель полностью входит в пазы - он не должен выступать или болтаться
• При использовании нескольких разделителей убедитесь, что они установлены во всех нужных интервалах - пропущенный разделитель создаёт риск КЗ
• Для кабелей 10 мм2 учитывайте, что плотная укладка может затруднять доступ к клеммам - оставляйте минимальный зазор между проводами
• Артикул yct10-00-k03-006-sp - единственный подходящий для этой группы клемм; другие модели IEK имеют другую ширину и не взаимозаменяемы
