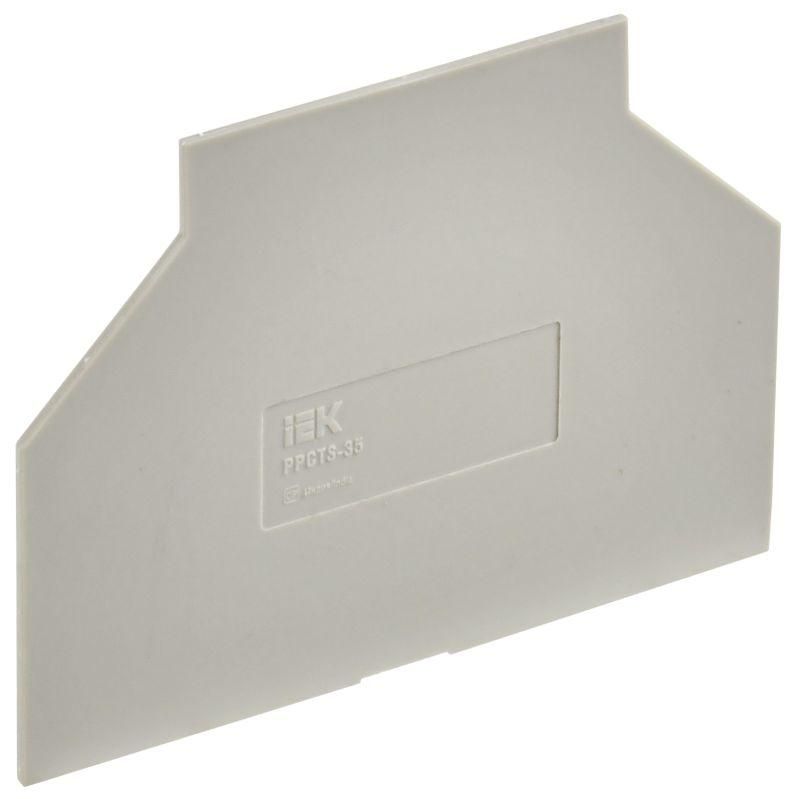

Разделитель для CTS малый 35мм2 серый | YCT10-00-K03-035-PP IEK

Разделитель для клемм CTS малый 35 мм2 серый от IEK предназначен для безопасного разделения клеммных колодок с разными потенциалами, предотвращая случайные замыкания и обеспечивая необходимые электроизоляционные расстояния. Этот элемент применяется в комплектации клеммных блоков серии CTS, особенно там, где важна надёжная изоляция между цепями.

Назначение и область применения

Разделитель для клемм CTS малый 35 мм2 серый используется внутри клеммных колодок для физического и электрического разделения контактов, работающих на разных напряжениях. Он предотвращает возникновение утечек тока и дуговых замыканий между соседними клеммами. Применяется в силовых и управляющих цепях: панелях управления, распределительных щитах, автоматике промышленного оборудования.

Технические характеристики

• Толщина: 1 мм - обеспечивает достаточную жесткость для установки и сохраняет габариты при сборке
• Максимальное сечение провода: 35 мм2 - совместим с клеммами, рассчитанными на этот диапазон
• Цвет: серый - стандартизированная окраска для быстрой визуальной идентификации
• Наличие разделителя: да - встроенная функция отделения потенциалов

Совместимость и монтаж

Разделитель для клемм CTS малый 35 мм2 серый совместим исключительно с клеммными колодками серии CTS от IEK, имеющими соответствующую ширину и расположение креплений. Устанавливается вручную между клеммами после монтажа проводов - просто вставляется в пазы корпуса. Не требует инструментов. Перед установкой проверьте соответствие ширины разделителя шагу клеммной колодки - не используйте с другими сериями, даже если они выглядят аналогично.

Безопасность и стандарты

Разделитель выполнен из электроизоляционного материала, соответствующего требованиям к путям утечки и воздушным зазорам согласно IEC 60947-7-1. Обеспечивает минимальные расстояния между контактами под напряжением, снижая риск пробоя и повышая класс защиты сборки.

Преимущества

• Увеличивает безопасность за счёт изоляции между цепями различного напряжения
• Не требует специальных инструментов для установки
• Стандартный цвет и форма позволяют легко найти нужный элемент при обслуживании
• Поддерживает нормированные значения утечки и зазора - важно для прохождения проверок

Ограничения применения

• Не предназначена для использования вне клеммных колодок серии CTS
• Не подходит для высоких частот или импульсных нагрузок - материал не оптимизирован для таких условий
• Не является защитой от механических воздействий - не заменяет кожухи или экраны
• Не рекомендуется применять в средах с постоянным воздействием химических растворителей

Примеры использования

• Разделение цепей 24 В постоянного тока и 230 В переменного тока в одном щите
• Изолирование входных и выходных сигналов в системах автоматизации
• Обеспечение безопасности при комбинировании питания и управления в одной клеммной колодке

Практические советы

• Перед монтажом убедитесь, что разделитель плотно встаёт в пазы - слабая посадка может вызвать смещение и потерю изоляции
• При использовании нескольких разделителей следите, чтобы их суммарная толщина не превышала доступное пространство в колодке
• Запасайте запасные разделители - они часто теряются при ремонтах, а замена всей колодки дороже
• Проверяйте наличие разделителя перед вводом в эксплуатацию - отсутствие одного элемента может нарушить всю изоляцию группы
